008Cr29Mo4Ni2 鋼是在上述008Cr29Mo4 鋼的基礎(chǔ)上加入了2％Ni，因此具有更加優(yōu)良的耐全面腐蝕和耐點蝕、耐縫隙腐蝕的能力。鎳的加入還使該鋼有更高的韌性和更低的韌脆轉(zhuǎn)變溫度。

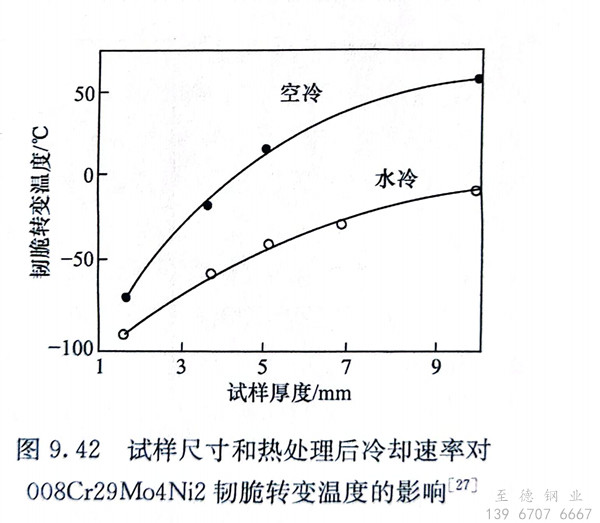

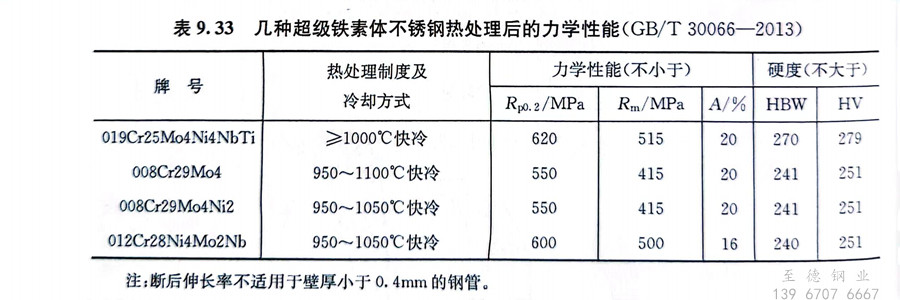

008Cr29Mo4Ni2 鋼的力學(xué)性能見表9.33，圖9.42為該鋼的韌脆轉(zhuǎn)變溫度與鋼的截面尺寸和熱處理后的冷卻速率之間的關(guān)系曲線。在同樣條件下，該鋼的韌脆轉(zhuǎn)變溫度低于其他超級鐵素體不銹鋼。該鋼在含NaCl的溶液中不會產(chǎn)生應(yīng)力腐蝕。
008Cr29Mo4Ni2 鋼熱加工性能好，冷加工塑性好，冷加工硬化傾向較小，冷成形性較好。該鋼冷軋變形20％以上，伸長率有明顯下降，此時需中間軟化退火。該鋼具有良好的焊后性能，但需保持其高度清潔，焊前需對保護(hù)氣體、填充金屬、母材等進(jìn)行細(xì)致準(zhǔn)備，焊后要及時清理焊頭所受到的污染。
008Cr29Mo4Ni2 鋼可用于以海水和含Cl-水作為冷卻介質(zhì)的熱交換設(shè)備，也可用于硫酸、甲酸、乙酸、草酸等酸性介質(zhì)中。
