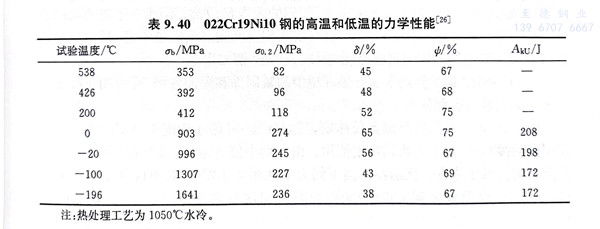

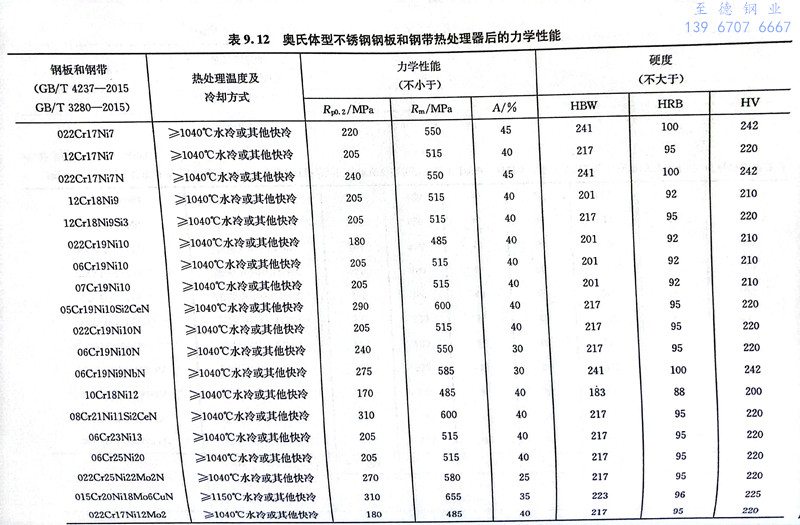

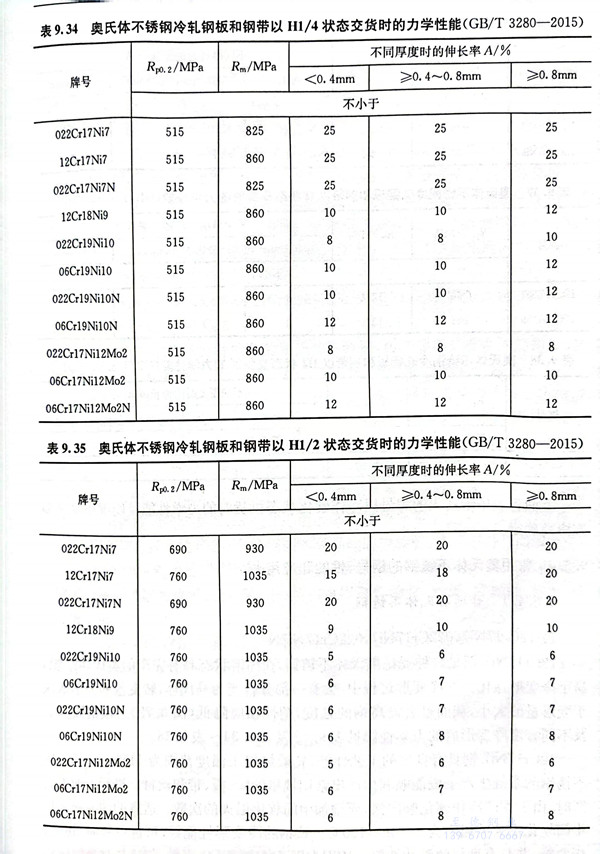

022Cr19Ni10不銹鋼是在06Cr19Ni10不銹鋼的基礎(chǔ)上，通過降低碳含量和稍許提高鎳含量而開發(fā)出的超低碳奧氏體不銹鋼，可以有效地解決06Cr18Ni10鋼在一些條件下嚴重的晶間腐蝕傾向。在AOD和VOD工藝成功地應用于生產(chǎn)后，這種鋼開始得到廣泛的應用。022Cr19Ni10鋼與06Cr19Ni10鋼比較，其強度稍低，但其敏化態(tài)耐晶間腐蝕能力顯著優(yōu)于06Cr19Ni10鋼，其他性能與之相同。該鋼固溶態(tài)及冷變形H1/4和H1/2狀態(tài)的力學性能見表9.12、表9.34及表9.35。冷加工變形使06Cr19Ni10鋼的強度明顯提高，但其提高幅度不如12Cr17Ni7鋼。表9.40為022Cr19Ni10鋼在不同溫度下的力學性能。

 022Cr19Ni10 不銹鋼常用于制造耐酸介質(zhì)腐蝕的各種設備、容器、管道和構(gòu)件，主要用于需焊接而焊接后又不能進行固溶處理的耐蝕設備和部件。

 至德鋼業(yè)，我們根據(jù)您的實際需求，給出參考建議，為您提供高性價比的不銹鋼管道及配件。
