這三種鋼硅含量均比較高，硅在奧氏體不銹鋼中的作用在9.5.2節(jié)中已有論述。我國(guó)在20世紀(jì)60年代末，開(kāi)始發(fā)展耐濃硝酸腐蝕用的高硅奧氏體不銹鋼，已得到廣泛的推廣應(yīng)用。

 12Cr18Ni9Si3 不銹鋼的耐蝕性同12Cr18Ni9不銹鋼，具有更好的抗氧化性能，在900℃以下與06Cr25Ni20不銹鋼具有相同的耐氧化性和強(qiáng)度，可用于汽車(chē)排氣凈化裝置等高溫裝置。

 05Cr19Ni10Si2CeN 不銹鋼是在07Cr19Ni10 不銹鋼的基礎(chǔ)上添加氮、硅和微量稀土元素鈰而研制成的。該鋼的強(qiáng)度和加工硬化傾向有所提高，但塑性不降低，同時(shí)還改善了鋼的耐點(diǎn)蝕、耐晶間腐蝕性能，可承受更重的載荷，用于制造具有較高強(qiáng)度要求又有耐蝕要求的結(jié)構(gòu)件和零部件。

 06Cr18Ni13Si4 不銹鋼是在06Cr18Ni9 不銹鋼的基礎(chǔ)上增加鎳，添加硅而研制成的，可提高鋼的耐應(yīng)力腐蝕斷裂性能。該鋼耐濃硝酸、耐高濃度氯化物腐蝕性能好，具有與06Cr25Ni20 不銹鋼相當(dāng)?shù)目寡趸?，?yīng)用于含氯離子環(huán)境的設(shè)備，如汽車(chē)排氣凈化裝置。

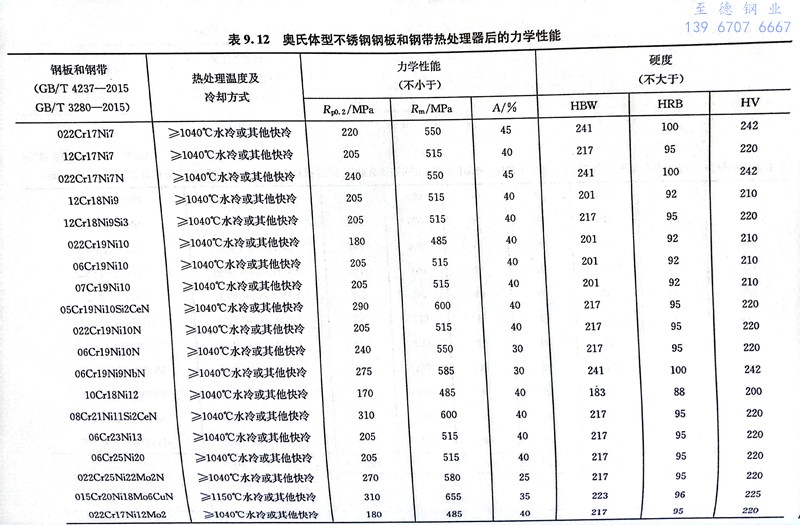

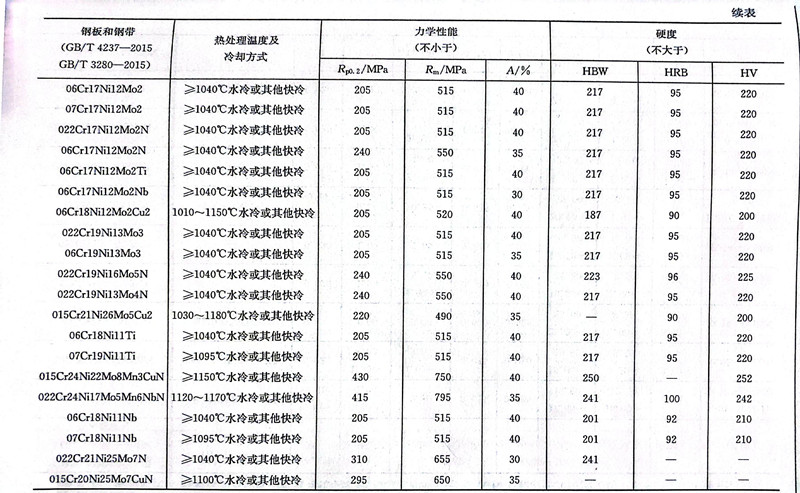

上述三種鋼的固溶處理溫度均為1010～1150℃，快冷。12Cr18Ni9Si3和05Cr19Ni10Si2CeN 不銹鋼經(jīng)固溶處理后的力學(xué)性能見(jiàn)表9.12。

 至德鋼業(yè)，我們根據(jù)您的實(shí)際需求，給出參考建議，為您提供高性價(jià)比的不銹鋼管道及配件。
