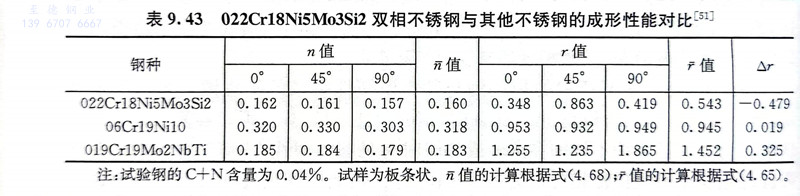

兩相組織的冷變形較為復(fù)雜,第二相的存在造成組織的局部不均勻度,影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對(duì)比,可見(jiàn)雙相不銹鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。
雙相不銹鋼的屈服強(qiáng)度較高,初始變形時(shí)抗力較大,要施以較大的外力才能使其變形。雙相不銹鋼的橫向彎曲性能較差,需要較大的彎心直徑(d),至少d不小于2a(a為板厚)才能通過(guò)彎曲試驗(yàn),這與其較大的各向異性有關(guān)。
通過(guò)F和Δr試驗(yàn)說(shuō)明,雙相鋼的各向異性顯著,軋板組織中α與γ相呈帶狀層狀組織。雙相不銹鋼的r值比奧氏體鋼和鐵素體鋼低很多,故其冷成形性較差。
