022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發(fā)的牌號，是最早應用的Cr18型雙相不銹鋼，鋼的氮含量不大于0.06％。為了調(diào)整相比例和提高耐孔蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

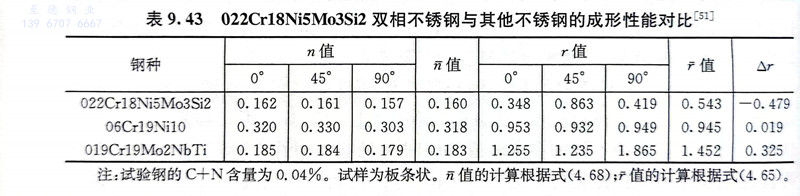

該鋼的熱塑性較好，熱加工范圍較寬，在900～1200℃均能變形，其冷成形性和冷加工性較奧氏體鋼差，與超低碳的鐵素體鋼相近，其r值、n值、Δr可參考表9.43。
該鋼的正常固溶溫度為980～1050℃，可獲得適宜的相比例和良好的綜合力學性能，消除應力和軟化處理亦可選用此工藝。該鋼在300～950℃加熱，有σ、x等脆性相的析出，降低鋼的韌性和耐腐蝕性。該鋼還有良好的可焊性。
該鋼的耐點蝕性能優(yōu)于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl2溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。
該鋼主要用于造紙、煉油、化肥、化工和石油等工業(yè)領域，大多數(shù)用于制作熱交換器、冷凝冷卻器等，在許多情況下可代替06Cr19Ni10和022Cr17Ni12Mo2 鋼用于發(fā)生應力腐蝕破裂的環(huán)境，也可利用其高的腐蝕疲勞強度制作造紙壓力滾筒機、甲銨泵泵體等。
