14Cr18Ni11Si4AITi 雙相鋼的特點是兼具良好的力學性能和耐蝕性。該鋼含有3.4%~4.0%Si,既可強化鐵素體,又可強化奧氏體,加之奧氏體中存在的碳化物,因而使鋼具有高的強度,并提高其耐濃硝酸腐蝕性。該鋼具有優(yōu)良的耐高濃氯化物應力腐蝕性能,應用制作抗高溫濃硝酸介質(zhì)的零件和設備。該鋼在蘇聯(lián)使用的鋼號為15X18H12C4TO(ЭИ654)。

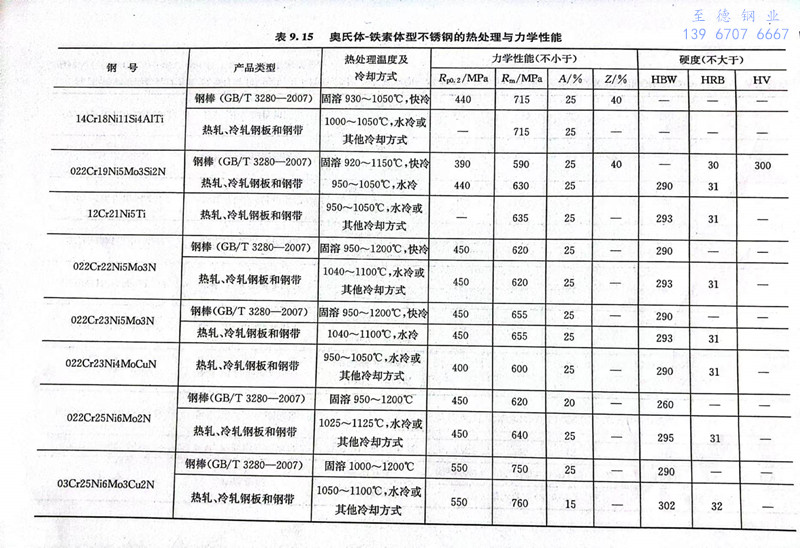

表9.15列出了該鋼930~1050℃固溶處理后的力學性能。實際上經(jīng)固溶處理后,該鋼的屈服強度范圍一般為510~630MPa。進一步提高固溶溫度對鋼的力學性能沒有什么影響,這是因為碳化物的溶解所產(chǎn) 生的軟化與α(δ)相增加所造成的強化相互抵消了。
在600~850℃時效時,鋼的強化與脆化是由于。相的析出,硅的合金化加速鋼中。相的形成過程,固溶處理后在800℃保溫5min即可使鋼的塑性顯著降低。在450~550℃時效時的強化和脆化則是由高鉻的α相的彌散硬化引起的。
14Cr18Ni11Si4AlTi 雙相鋼中的奧氏體是亞穩(wěn)定的,在零下溫度變形時發(fā)生強烈的γ→α'轉變,所形成的馬氏體α'相含量及其抗拉強度與壓下量和冷變形溫度成正比。冷變形后在450℃時效,該鋼具有高的強度和硬度,此時的σb=2220MPa、HV=650、8=4%。進一步提高時效溫度,鋼的強度下降,這是由于發(fā)生了a→γ的逆轉變和析出粒子的聚集長大。該鋼在高強度時效狀態(tài)下的耐蝕性與未強化的鋼處于同一水平,因此可成功地用于制作重要部件。
