12Cr21Ni5Ti 雙相鋼是在蘇聯(lián)開發(fā)的一種雙相不銹鋼10X21H5T的基礎(chǔ)上，經(jīng)我國研制后，于1975年納入標(biāo)準(zhǔn)的。該鋼是為了節(jié)約鎳，代替1Cr18Ni9Ti鋼（舊牌號(hào)）而設(shè)計(jì)的，比后者有更高的強(qiáng)度。該鋼有良好的工藝性能，可以制成薄板、厚板、型材、鋼管、鋼絲等。

  該鋼的冷、熱加工性能均良好，熱加工溫度范圍為1050～800℃，有好的熱塑性。由于鋼的屈服強(qiáng)度較高，其深沖性能較奧氏體鋼稍差。

  該鋼的固溶處理溫度為1000～1080℃，水冷或空冷。經(jīng)950～1050℃固溶處理后，鋼中的α相含量為55％～70％，提高淬火溫度使α相增多。當(dāng)鋼中的γ相含量不低于20％～25％時(shí)仍為細(xì)晶組織，只有當(dāng)γ相消失后，晶粒才會(huì)粗化。

  在400～500℃長期保溫時(shí)效會(huì)因高鉻鐵素體的分解而導(dǎo)致脆化；600～750℃短時(shí)時(shí)效后的塑性下降則是由于碳化物的析出而使奧氏體發(fā)生馬氏體轉(zhuǎn)變的結(jié)果；650～700℃長期時(shí)效（100～1000h）出現(xiàn)的脆化是σ相的形成所致。

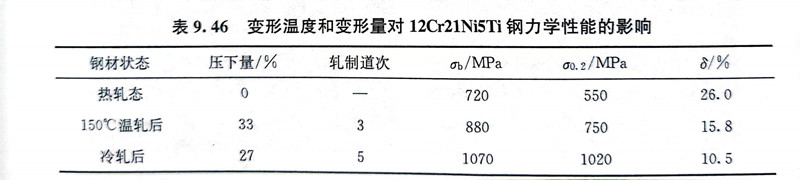

  12Cr21Ni5Ti 雙相鋼中的y相是亞穩(wěn)定的，即使小的冷變形量也會(huì)發(fā)生γ→a轉(zhuǎn)變，但是加熱到150℃即可抑制這種轉(zhuǎn)變，因此采用溫軋工藝可以提高軋制變形量。變形溫度和變形量對(duì)12Cr21Ni5Ti 雙相鋼的力學(xué)性能的影響見表9.46，可以看出，150℃的溫軋可以抑制馬氏體的轉(zhuǎn)變，降低因冷作硬化而提高了的鋼的強(qiáng)度，從而可以提高每一道次的壓下量。

  12Cr21Ni5Ti 雙相鋼在氧化性酸和有機(jī)酸中有很好的耐蝕性，可以代替1Cr18Ni9Ti鋼使用，因?yàn)殇撝泻蟹€(wěn)定化元素鈦，無晶間腐蝕傾向。12Cr21Ni5Ti 雙相鋼的焊接性能良好。

  12Cr21Ni5Ti 雙相鋼可用做焊接結(jié)構(gòu)件使用，可用于化工、食品及其他工業(yè)領(lǐng)域中不超過350℃的條件下，具有很好的抗晶間腐蝕和應(yīng)力腐蝕性能。該鋼還用來制造既耐氧化性酸腐蝕，又要求有較高強(qiáng)度的設(shè)備和部件，在航空工業(yè)上用于制造航空發(fā)動(dòng)機(jī)殼體和火箭發(fā)動(dòng)機(jī)燃燒室外壁。
