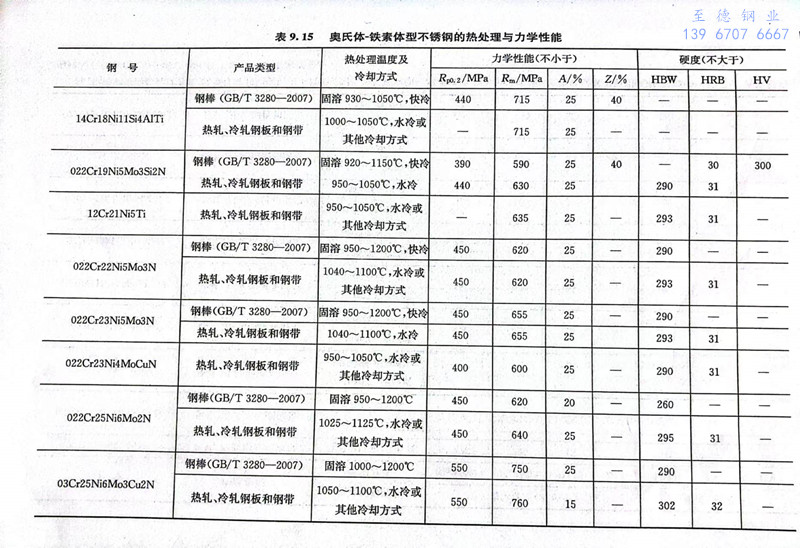

022Cr21Mn5Ni2N 雙相鋼的Ni、Mo含量大幅降低，并有較高的N含量，具有比較高的強度（表9.15）、良好的耐蝕性能、焊接性能及較低的成本。該鋼具有與022Cr19Ni10鋼相當?shù)哪臀g性能，在一定范圍內可替代06Cr19Ni10、022Cr19Ni10等鋼，用于建筑、交通、石化等領域。
