UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼與022Cr25Ni7Mo4N（SAF 2507）相比，鉬含量稍低，但加入了約1.5％的Cu，使其耐還原性介質(zhì)，如耐硫酸腐蝕等的性能有明顯增加，在一些環(huán)境中，耐點蝕、耐縫隙腐蝕的性能也有改善。UR52N＋的PREN≥40。

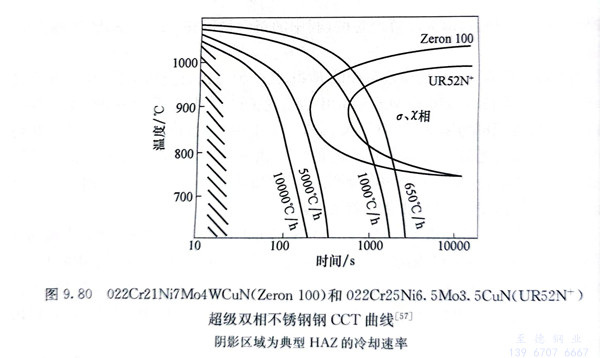

 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼經(jīng)適宜的固溶處理后的組織具有a／y近于1的雙相結(jié)構(gòu)，從該鋼的CCT曲線（圖9.80）可以看出，當冷卻速率不超過1000℃／h，會有σ、X等金屬間相析出。由于該鋼中不含鎢，故其金屬間相析出的敏感性要低于022Cr25Ni7Mo4WCuN（Zeron 100）。該鋼經(jīng)固溶處理后的室溫力學(xué)性能：Rm＝840MPa、Rp0.2＝650MPa、A＝30％、HRC＝25、KV2=120J。




 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼的耐全面腐蝕性能優(yōu)于SAF 2507和Zeron 100等超級雙相不銹鋼，在工業(yè)磷酸中優(yōu)于超級奧氏體不銹鋼URB66，其耐點蝕和耐縫隙腐蝕的性能高于含氮較低的UR52N鋼。UR52N＋鋼耐應(yīng)力腐蝕性能比奧氏體不銹鋼316L要好得多。


 UR52N、022Cr25Ni6.5Mo3.5CuN 雙相鋼的熱加工性能較不含銅的這類鋼稍差，熱加工溫度不宜太高，以1000～1150℃為宜，熱成形后一般需再經(jīng)熱處理。該鋼的熱處理工藝為1100℃加熱，保溫后急冷。對于該鋼厚度為35mm和150mm的中、厚板，中部的冷卻速率要不低于5000℃／h才能獲得-50℃時不低于50J的沖擊功，且沒有金屬中間相的析出。
