SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級(jí)雙相鋼是對(duì)022Cr25Ni7Mo4N雙相鋼的進(jìn)一步改進(jìn)，與之相比，鉬含量有所降低，其耐點(diǎn)蝕的PREN略低，典型成分的PREN仍可達(dá)41，但成分更加平穩(wěn)。該鋼在固溶態(tài)具有α／γ近于1的比例，但經(jīng)過(guò)各種高溫處理后，在冷卻過(guò)程中會(huì)有金屬間化合物和氮化物的沉淀，但與022Cr25Ni7Mo4N 雙相不銹鋼比較，由于鉬含量低、氮含量高，減緩了σ等相的形成，熱穩(wěn)定性有所改善。

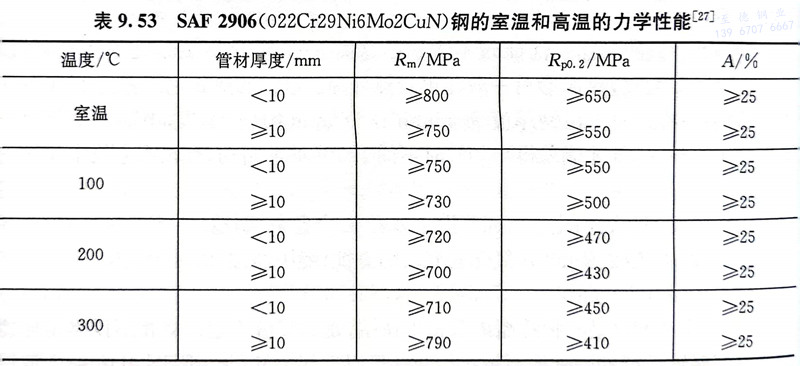

 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級(jí)雙相鋼的強(qiáng)度約為普通鉻鎳奧氏體不銹鋼的3倍，表9.53為SAF 2906鋼的室溫和高溫力學(xué)性能。SAF 2906鋼有良好的沖擊韌性，其韌脆轉(zhuǎn)變溫度約在-100℃，在-50℃時(shí)的沖擊功仍可達(dá)到120J。


表 53.jpg


 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級(jí)雙相鋼的鉻含量高，因此在岢性介質(zhì)中有優(yōu)良的耐蝕性能，該鋼還具有良好的耐氯化物應(yīng)力腐蝕的性能，并具有良好的耐點(diǎn)蝕和耐縫隙腐蝕的性能。該鋼的強(qiáng)度高，冷成形需要更大的外力。該鋼的焊接性能良好，由于焊接熱影響區(qū)有＇相形成，故焊縫有良好的韌性、強(qiáng)度和耐蝕性。SAF 2906鋼的固溶處理溫度為1040～1080℃，保溫后快冷，根據(jù)截面尺寸可水冷或空冷。


 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超級(jí)雙相鋼的主要用于苛性鈉生產(chǎn)中包括蒸發(fā)器用管在內(nèi)的管線系統(tǒng)用管，氧化鋁生產(chǎn)中熱交換器管和氧化鋯廠中一些裝置中的管路，以及對(duì)點(diǎn)蝕和縫隙腐蝕有高耐蝕需求的設(shè)備和構(gòu)件。
