馬氏體沉淀硬化不銹鋼的Mf恰好在室溫以上，采取適宜的固溶處理溫度進(jìn)行空冷可完全轉(zhuǎn)變?yōu)轳R氏體，然后在480～620℃進(jìn)行單一時(shí)效即可達(dá)硬化的目的。對(duì)于有些不能完全轉(zhuǎn)變成馬氏體的鋼種，可增加冷處理工序，然后再時(shí)效。這種鋼有時(shí)稱(chēng)為馬氏體時(shí)效不銹鋼。
表9.55為國(guó)外開(kāi)發(fā)出的一些馬氏體沉淀硬化不銹鋼的化學(xué)成分，表9.56為這些鋼經(jīng)固溶處理和時(shí)效后的力學(xué)性能。根據(jù)各鋼可能達(dá)到的抗拉強(qiáng)度，將其分為較高強(qiáng)度（＜1379MPa）和高強(qiáng)度（＞1379MPa）。Stainless W和17-4PH是早期開(kāi)發(fā)的鋼種，固溶處理后鋼中可能有不到10％的α（δ）相，呈串狀殘存于馬氏體基體中，經(jīng)時(shí)效處理到不同強(qiáng)度水平后，均顯示其對(duì)大截面鋼材橫向性能的不利影響。表9.55中所列其他鋼種固溶處理后均為全馬氏體組織。

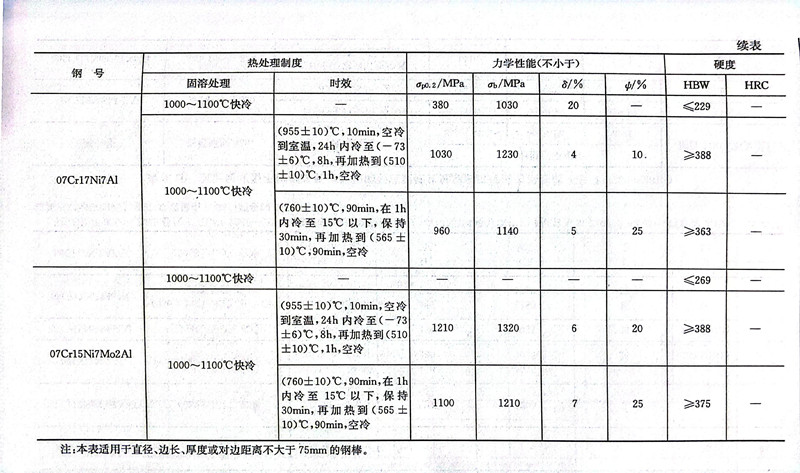

我國(guó)列入GB/T 20878-2007的馬氏體沉淀硬化不銹鋼的牌號(hào)有四個(gè)，分別是05Cr17Ni4Cu4Nb、05Cr15Ni5Cu4Nb，022Cr12Ni9Cu2NbTi、04Cr13Ni8Mo2Al，其化學(xué)成分、熱處理制度和力學(xué)性能分別見(jiàn)表9.16、表9.18、表9.19和表9.20。這四種鋼的化學(xué)成分基本上與表9.55中的17-4PH、15-5PH、Costom 455、PH13-8Mo鋼相當(dāng)。
