半奧氏體沉淀硬化不銹鋼的一個重要特征是多種多樣的處理狀態(tài)，通過這些處理方式可以調(diào)整各種相變過程以得到預期的性能。

1. 固溶處理

  固溶處理后稱為A狀態(tài)（austenization），通常加熱至1050℃，使碳及合金元素全部溶入奧氏體中以充分發(fā)揮它們的作用，冷至室溫后的組織為奧氏體加少量δ鐵素體。固溶處理有時稱為退火處理。固溶處理后鋼的強度最低，可進行成形加工，是這類鋼的一種主要供貨狀態(tài)。固溶處理溫度直接影響鋼的M_s～M_f范圍的位置，降低固溶溫度使M_s～M_f位置升高。調(diào)整固溶處理溫度可以做到精確調(diào)整M_s～M_f位置。

2. 冷處理

 半奧氏體沉淀硬化不銹鋼在成分設計時將M_s～M_f位置控制在略低于零度的溫度，冷卻至-70℃以下（-73℃）便可完成奧氏體向馬氏體的轉(zhuǎn)變。成分一定時，可通過改變固溶溫度調(diào)整M_s～M_f位置。冷處理也稱為R處理（Refrigera-tion)。

3. 奧氏體調(diào)整處理

 半奧氏體沉淀硬化不銹鋼處于A狀態(tài)后可通過調(diào)整處理（conditioning）使自奧氏體中析出碳化物等，降低奧氏體中的碳及合金元素含量，升高M_s～M_f位置，使之在冷至室溫或經(jīng)冷處理后得到完全馬氏體轉(zhuǎn)變。調(diào)整處理可分為較低溫度調(diào)整處理（或稱一次回火處理）和高溫調(diào)整處理。調(diào)整處理又稱T狀態(tài)處理。

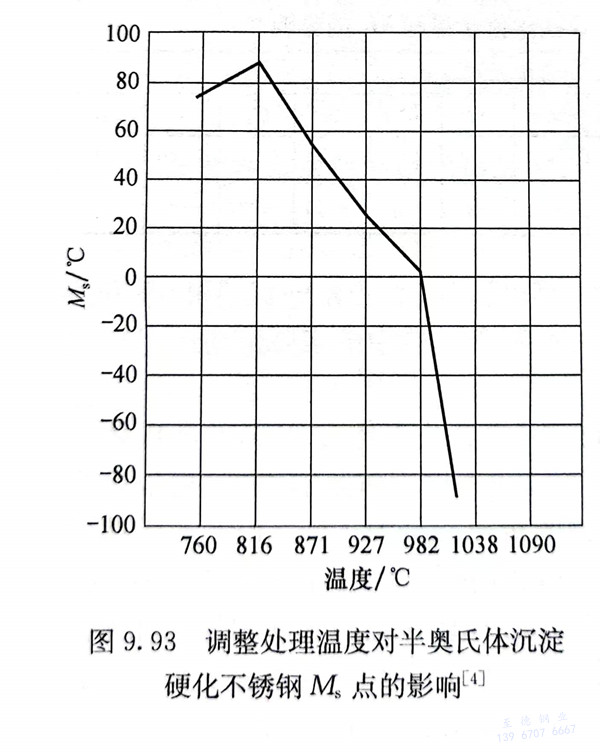

 較低溫度調(diào)整處理采用加熱A狀態(tài)的鋼降至較低的溫度來調(diào)節(jié)Ms點，使鋼在室溫下獲得必要的馬氏體含量，然后通過時效進一步強化。圖9.93為調(diào)整處理溫度對這類鋼M_s點的影響示例。在700～800℃溫度范圍內(nèi)，碳化物析出孕育期很短，析出速率和析出量最大，冷卻時M_s點升高最有效。經(jīng)調(diào)整處理后，17-7PH和PH15-7Mo鋼的M_s點從低于-100℃增高至70℃以上，冷至室溫得到M＋γ＋δ組織，鋼中的殘余奧氏體在隨后加熱到500℃以上時效才完全分解。這種工藝較簡單，但在較低溫調(diào)整處理時，沿晶碳化物的析出降低了鋼的塑韌性。為彌補這一缺點，一般采用較高的時效溫度。

 應指出，自較低溫度調(diào)整處理后冷至室溫的過程應在1小時內(nèi)連續(xù)冷卻完成，緩慢冷卻或途中保溫都會導致奧氏體的穩(wěn)定化和最終馬氏體相變不完全。

 高溫調(diào)整處理的溫度選擇應使鋼的M_s點在室溫附近，而以略低于室溫為宜。例如17-7PH鋼，經(jīng)1065℃固溶處理后，M_s點約低于室溫，M_f點低于-120℃，由于M_s和M_f點過低，只有經(jīng)過-130℃甚至更低溫度的冷處理才能得到足夠含量的馬氏體。經(jīng)固溶處理后采取950℃高溫調(diào)整處理，此時有一定數(shù)量的碳化物析出，M_s～M_f范圍升高，M_s點約為60℃，M_f點約-80℃，冷到室溫時得到部分馬氏體，不影響零件的沖壓加工，然后進一步冷卻到-73℃就可以得到主要是馬氏體的組織。這種方法處理后，由于晶界上只有少量碳化物析出，時效后仍能保證良好的塑性和較高的強度。此外，由于調(diào)整處理的加熱溫度較高，奧氏體（以后的馬氏體）中的碳及合金元素含量增加，也增加了鋼的強度。

4. 冷變形

冷變形明顯提高Ms點，促進馬氏體的轉(zhuǎn)變。通常10％～25％冷軋變形可使M_s點升至室溫以上，高變形量還可以使鋼的強度達到超高強度鋼的水平。冷變形起到調(diào)整處理的作用，隨后無須再進行冷處理而直接進行時效處理。冷變形也稱為C狀態(tài)（cold work），這種方法適用于板材生產(chǎn)。

5. 時效處理

 時效處理也稱為H狀態(tài)（hardening），是最終一道熱處理工序，并由此獲得預期的力學性能。當鋼發(fā)生馬氏體相變，時效溫度高于400℃后，視鋼中添加合金元素的不同而析出各種強化相，大多在400～500℃達到時效硬化峰值，繼續(xù)提高回火溫度將產(chǎn)生過時效。

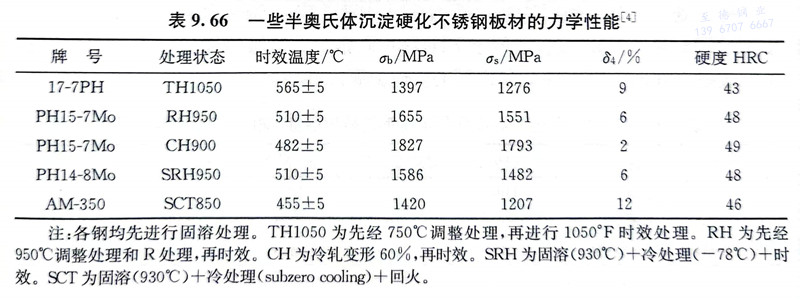

 上述各種狀態(tài)的組合可使這類鋼獲得所要求的力學性能和使用性能。表9.66為一些半奧氏體沉淀硬化不銹鋼的力學性能。
