国产产无码乱码精品久久鸭,在线观看国产一区二区三区,十八禁视频在线观看免费无码无遮挡骂过,中文区中文字幕免费看,亚洲av日韩aⅴ无码色老头,河北炮打泻火老熟女,狠狠躁天天躁夜夜躁婷婷,中文字幕一精品亚洲无线一区,亚洲不卡中文字幕无码,亚洲综合另类小说色区色噜噜

022Cr21Ni25Mo7N、N08367 、AL-6XN、00Cr20Ni24Mo6N

 022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN和（00Cr21Ni25Mo6CuN）AL-6XN plus這兩個牌號均系美國 Allegheny Ludlum Co.開發(fā)的超級奧氏體不銹鋼。00Cr21Ni25Mo6CuN(AL-6XN plus)系在00Cr20N24M6N(AL-6XN)基礎(chǔ)上控制鋼中的鉻、鎳、鉬、氮量處于6X-6XN的上限,使此合金的PRE值高達約50，且組織的熱穩(wěn)定性并不降低。 實際生產(chǎn)中若將AL-6XN中的鉻、鎳、鉬、氮控制在上限就是AL-6XN plus 的化學成分,因此,人們并不認為 AL-6XN plus是一種新牌號。1979年起,AL-6XN鋼開始用于電廠管式海水冷凝器至今已長達30多年,管材用量已在1000萬米以上。

   這兩種成分的超級奧氏體不銹鋼固溶態(tài)均具有單一的奧氏體,沒有金屬間相存在,但若大于等于540℃，則會有碳、氮化物和o相等金屬間相析出,對此,鉻、鉬量處于化學成分上限者會更為敏感。

   舊國標：00Cr20Ni24Mo6N  、新國標：022Cr21Ni25Mo7N、美國UNS標準：N08637  、 美國ASTM標準： AL-6XN  、歐盟EN標準： 1.4529

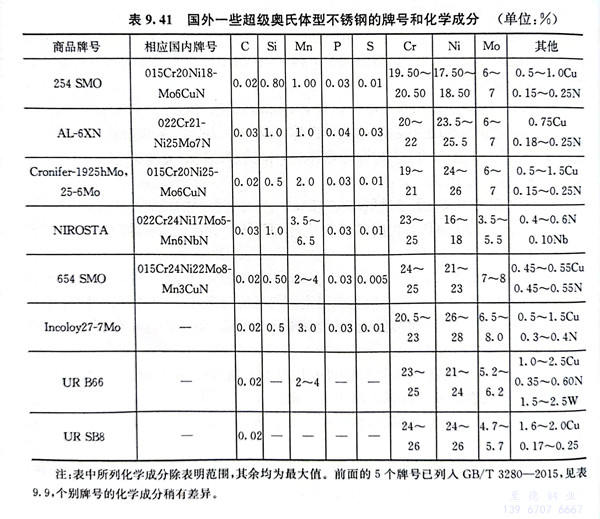

一、化學成分

二、力學性能

三、耐腐蝕性能

 1. 全面腐蝕

  下表列入了在一些酸介質(zhì)022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN不銹鋼的耐蝕性316L不銹鋼、317L不銹鋼、904L不銹鋼和著名的鎳基耐蝕合金 Hastelloy C-276 的對比結(jié)果。顯然（00Cr20Ni24Mo6N）AL-6XN不銹鋼的耐蝕性不僅優(yōu)于這幾種不銹鋼，而且優(yōu)于或與C-276 哈氏合金相當。

 在硫酸和氯化氫中022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼雖然優(yōu)于所試驗的904L不銹鋼、654SMO不銹鋼，但在含氯離子濃度高的硫酸中，特別是在鹽酸中使用范圍依然很窄，僅優(yōu)于904L不銹鋼，但低于另一種7%Mo型超級奧氏體不銹鋼 654SMO。在氯化氫中，（00Cr20Ni24Mo6N）AL-6XN不銹鋼的耐蝕性仍低于 654SMO不銹鋼，但優(yōu)于所試驗的2507超級雙相不銹鋼在內(nèi)的其他不銹鋼牌號。

  2. 點蝕

  022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼的耐點蝕性（按點蝕電位和臨界點蝕溫度來評價）并與其他不銹鋼和625合金（ Inconel 625 ）及 G3合金 （ Hastelloy G3 ）進行對比試驗后，發(fā)現(xiàn)在所試驗條件下，（00Cr20Ni24Mo6N）AL-6XN不銹鋼的耐點蝕性優(yōu)于316L不銹鋼、317L不銹鋼、904L不銹鋼，但與G3合金相近，而低于625合金。在6%FeCl3溶液中，焊前和焊后（TIG 焊未填絲）（00Cr20Ni24Mo6N）AL-6XN不銹鋼和其他不銹鋼的耐點蝕性（臨界點蝕溫度）優(yōu)于焊接的影響，AL 6XN不銹鋼的焊后耐點蝕性下降，但與鉬量較低的牌號（316L不銹鋼、317L不銹鋼和904L不銹鋼）相比較，高鉬量并含氮的 AL 6XN不銹鋼 還是最好的。

  3. 縫隙腐蝕

   通過對（00Cr20Ni24Mo6N）AL-6XN不銹鋼的韌性曲線相對比，可以看出：AL-6XN 不銹鋼耐蝕性（耐點蝕、耐縫隙腐蝕）的降低系在此鋼的韌性下降之前出現(xiàn)，特別是在較低溫度下更為明顯；AL 6XN不銹鋼在約700℃耐蝕性顯著下降，當溫度≥ 927℃后，此種趨勢則受到了抑制。

   在6% FeCl₃ 溶液中，（00Cr20Ni24Mo6N）AL-6XN不銹鋼的臨界縫隙腐蝕溫度并與其他不銹鋼和耐蝕合金對比的結(jié)果后，發(fā)現(xiàn) AL-6XN不銹鋼的臨界縫隙溫度高達43℃，僅低于鎳基耐蝕合金 C-276（00Cr16Ni60Mo16W4）。此結(jié)果說明，在試驗條件下 AL-6XN不銹鋼具有良好的耐縫隙腐蝕性能。

   在臨界縫隙腐蝕溶液中進行了（00Cr20Ni24Mo6N）AL-6XN不銹鋼和 625合金產(chǎn)生縫隙腐蝕的條件，試驗結(jié)果表明 AL-6XN不銹鋼與鎳基耐蝕合金產(chǎn)生縫隙腐蝕的條件相當，即具有相近耐縫隙腐蝕性能。

  4. 晶間腐蝕

   由于（00Cr20Ni24Mo6N）AL-6XN不銹鋼中一般僅含約0.02%碳，因此，很少有鉻碳化物析出，但是，當熱加工、熱處理和焊接工藝不當，仍會有因金屬相和Cr2N等沿晶界沉淀而產(chǎn)生晶間腐蝕的危險。

   下表系采用不不同的晶間腐蝕試驗方法所得出的鋼的晶間腐蝕數(shù)據(jù)，可以看出，超低碳奧氏體不銹鋼和超級奧氏體不銹鋼之間除 ASTM A262 F 法外，腐蝕速率相差并不顯著，但鎳基耐蝕合金 C-276（00Cr16Ni60Mo16W4）的腐蝕速率卻很高。

四、加工性能

   022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼冷、熱加工性良好，能采用常用的冷、熱加工和成型工藝，但由于此鋼強度較普通奧氏體不銹鋼要高，因而變形，特別是冷變形需要更大的外力。AL-6XN不銹鋼管的彎曲半徑可稍微低于1.5×鋼管直徑，AL-6XN不銹鋼冷彎后最后進行1120℃～1180℃固溶并結(jié)合快冷的處理。AL-6XN不銹鋼與管板連接可采用滾脹工藝。

五、焊接性能

  022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼焊接性能良好，可采用奧氏體不銹鋼通用的工藝方法進行焊接。優(yōu)于AL-6XN不銹鋼多作熱交換器用管，對于管與管板的焊接建議采用自動焊或手工焊。當管板材料選用316L不銹鋼或高合金不銹鋼時，一般不需要填絲。由于管板散熱快，AL-6XN不銹鋼的焊縫及熱影響區(qū)不會由于有害金屬間相等的析出而產(chǎn)生力學性能和耐蝕性的明顯下降。

六、熱處理工藝

  根據(jù)對022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼成分上限、下限試驗，在1065℃短時加熱，便可使焊22%鉻、7%鉬的L-6XN不銹鋼中的σ相溶于基體中。AL-6XN不銹鋼的固溶處理溫度以1065℃～1105℃為宜。

七、材料應(yīng)用

  由于022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN超級奧氏體不銹鋼在氯化物（列入含氯離子水和海水）溶液中具有良好的耐點蝕、縫隙腐蝕和應(yīng)力腐蝕性能，因自20世紀70年代就大量用于海水冷凝器中的薄壁管，且使用情況良好，同時也可用于造紙和熱電廠FGD以及海上采油平臺耐氯化物局部腐蝕的重要設(shè)備、管線。

   AL-6XN 不銹鋼在化工、石油工業(yè)中可用于耐腐蝕的工作溫度≤425℃的壓力容器設(shè)備。AL-6XN 不銹鋼已經(jīng)在國內(nèi)開始獲得應(yīng)用。
