AutoCAD是Autodesk公司開發的專門用于計算機繪圖設計工作的軟件包，是當今各種設計領域廣泛使用的繪圖工具。

  AutoCAD可以繪制任意二維和三維圖形，并且同傳統的手工繪圖相比，用Auto-CAD繪圖速度更快、精度更高，而且便于個性化，它已經在壓力管道設計中得到了廣泛應用。

  AutoCAD具有良好的用戶界面，通過交互菜單或命令行方式便可以進行各種操作。它的多文檔設計環境，讓非計算機專業人員也能很快地學會使用。

  AutoCAD的功能有很多，壓力管道設計常用到的僅是其中的一小部分，如繪圖工具、標注工具、對象捕捉工具、圖層管理、塊的操作、在等軸測面中繪制管道軸測圖、輸出、打印與發布圖形等。

  具體操作步驟，可以參考 AutoCAD命令行內的提示，也可以參考AutoCAD自帶的幫助文件，互聯網上也有很多相關的參考資料。

  掌握AutoCAD的一系列操作技巧，可以很好地提高工作效率。下面僅以AutoCAD為例，列舉三個壓力管道設計時可以提高工作效率的小技巧，以起拋磚引玉的作用。其他壓力管道設計軟件，也有很多類似的應用技巧，可以在不斷地學習、實踐、總結和研究中掌握。

工程實例一： 快捷裁剪技巧

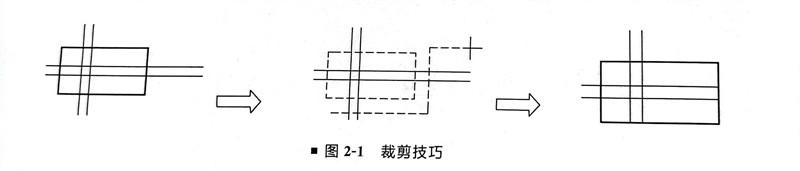

如圖2-1所示，要對圖中邊框（可以是圓）外的直線進行裁剪，普通辦法就是選擇裁剪邊界后再選擇要裁剪的線段，實際上AutoCAD還有較為簡捷的辦法，其做法如下。

①. 按常規執行裁剪命令，選擇裁剪邊界，回車確認。

②. 在提示選擇要裁剪的線段元素時輸入“f”（即fence），回車確認。

③. 在提示“First Fence Point”下繪制與要裁剪線段相交的連續橡皮筋直線，回車確認即可。

工程實例二： 使用AutoCAD 的快速選擇功能

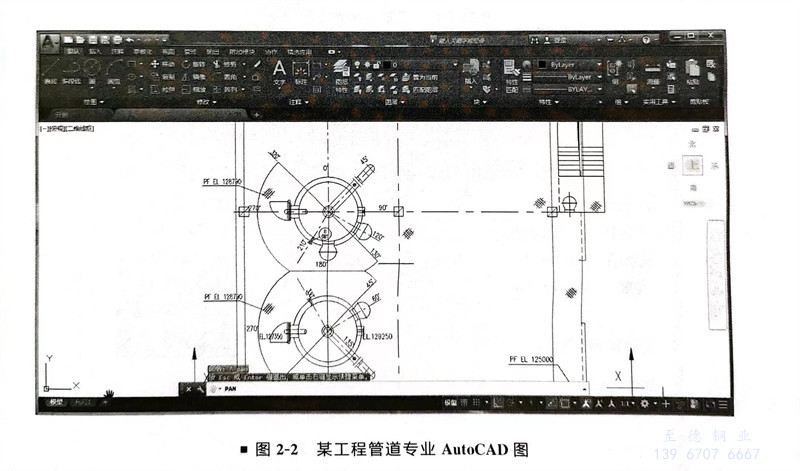

①. 某工程管道專業AutoCAD圖內，需要修改梯子和平臺的線條顏色，如圖2-2所示。

②. 可以在命令行輸人“qselect””或者打開“工具”菜單，單擊“快速選擇”，出現如圖2-3所示對話框，可以根據提示快速成批選擇 AutoCAD圖內目標對象，統一成批修改，比單個選擇修改快捷一些。

工程實例三： AutoCAD 批處理打印圖紙

①. 在需要打印的 AutoCAD圖紙內找一張“1090-15-60-330-0500-001．dwg”，打開后進行打印設置，再對頁面設置命名為“1090項目圖紙打印一”，見圖2-4所示。

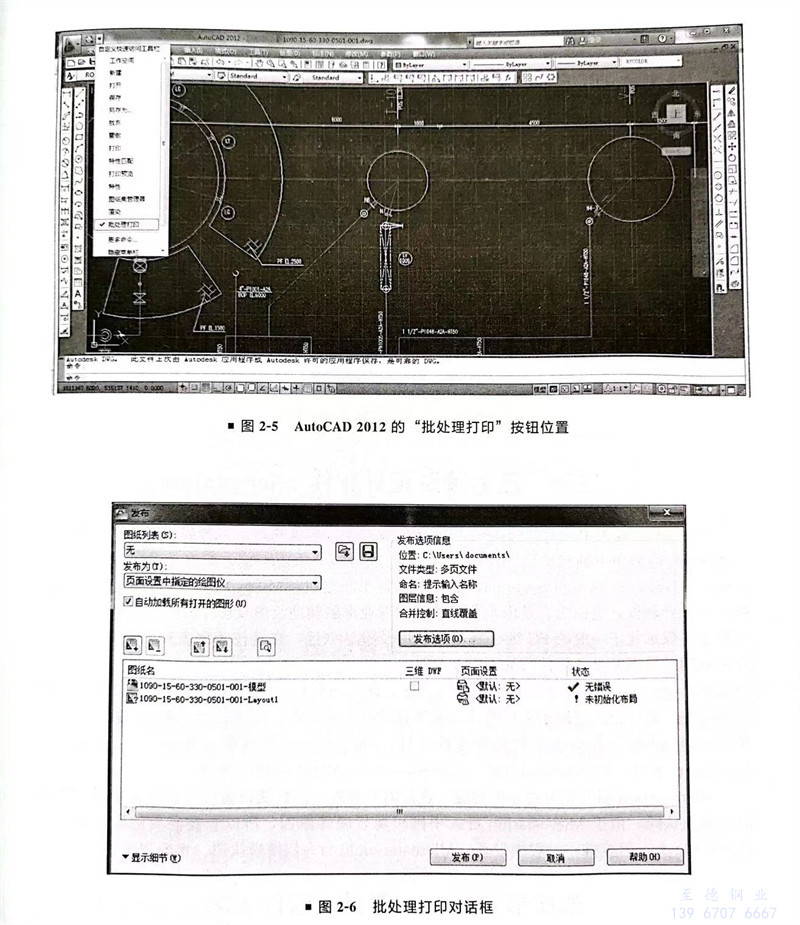

②. 選擇AutoCAD界面左上角小按鈕，見圖2-5所示，或者在命令行輸入“publish”，會顯示圖2-6。

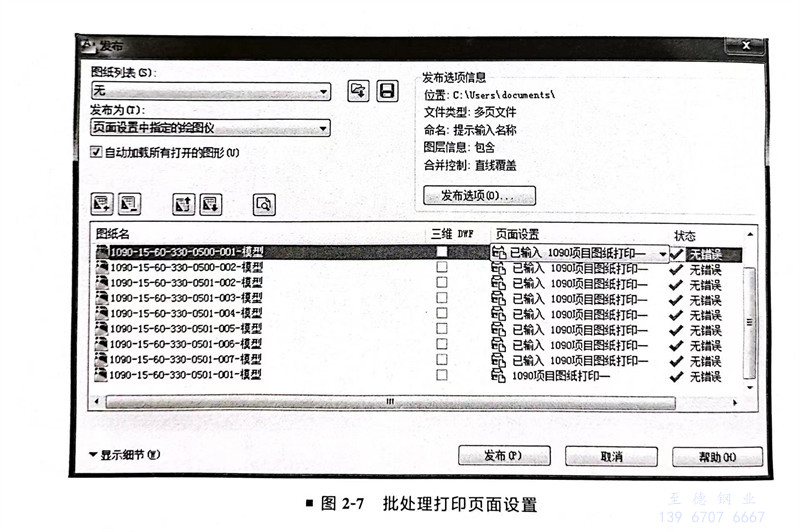

③. 添加需要批處理打印的所有圖紙文件，在“頁面設置”列，統一輸入并選擇“1090-15-60-330-0500-001．dwg”的頁面設置“1090項目圖紙打印一”，如圖2-7所示，即可批處理打印。
