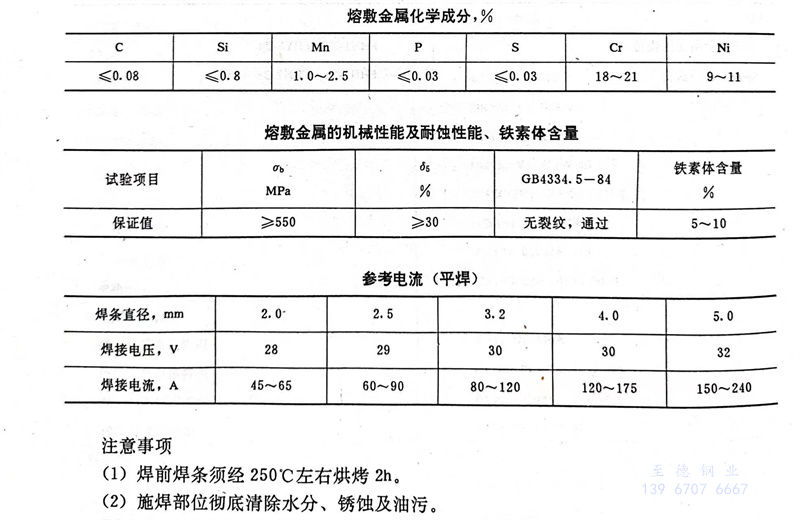

GYA308（Cr20Ni10不銹鋼焊條）
GYA308（符合GB：E0-19-10-16，相當(dāng)AWS：E308-16、JIS：D308-16）是鈦鈣型藥皮的不銹鋼焊條，有良好的耐晶間腐蝕性能。采用直流電源，反極性，短弧焊接。飛濺小，易脫渣，成型好，有良好的操作工藝性能。用于焊接、0Cr18Ni9,1Cr18Ni9等不銹鋼焊接結(jié)構(gòu)。主要適用化工、石油、原子能后處理工程等設(shè)備制造。
GYA308L（Cr20Ni10不銹鋼焊條）
GYA308L（符合GB：E00-19-10-16，相當(dāng)AWS：E308L-16、JIS：D308L-16）是鈦鈣型藥皮超低碳的不銹鋼焊條，具有優(yōu)良的耐晶間腐蝕性能。采用直流電源，反極性，短弧焊接。飛濺小，易脫渣、成型好，有良好的操作工藝性能。用于原子能反應(yīng)堆壓力容器內(nèi)壁面堆焊及0Cr18Ni9、00Cr19Ni9 鋼等低碳、超低碳不銹鋼結(jié)構(gòu)的焊接。

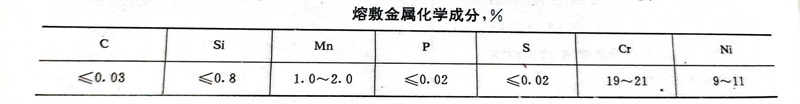

A102Si（Cr20Ni13Si4不銹鋼焊條）
A102Si 是鈦鈣型藥皮的超低碳不銹鋼焊條，焊縫含一定量的鐵素體，最佳含量為5％左右，一般不宜超過10％。焊接時(shí)，盡可能采用直流電源，反極性，短弧焊接。這種焊條飛濺小，易脫渣，成型好，有良好的操作工藝性能。適用于焊接耐濃硝酸（98％HNO3）腐蝕用高硅奧氏體不銹鋼C2（00Cr17Ni15Si4Nb）和C4（00Cr14Ni14Si4）鋼。
GYA 309L（Cr24Ni13不銹鋼焊條）
GYA309L（符合GB：E00-23-13-16，相當(dāng)AWS：E309L-16、JIS：D309L-16）是鈦鈣型藥皮超低碳的不銹鋼焊條，通過GB4334法腐蝕試驗(yàn)。具有優(yōu)良的耐晶間腐蝕性能。采用直流電源，反極性，短弧焊接。飛濺小，易脫渣，成型好，有良好的操作工藝性能。用于原子能反應(yīng)堆壓力容器及石油熱壁加氫反應(yīng)器內(nèi)壁的底層（過渡層）堆焊、碳鋼（或低合金鋼）與不銹鋼的異種鋼以及Cr-Mo鋼和為不銹鋼的過渡層、復(fù)合鋼的焊接。

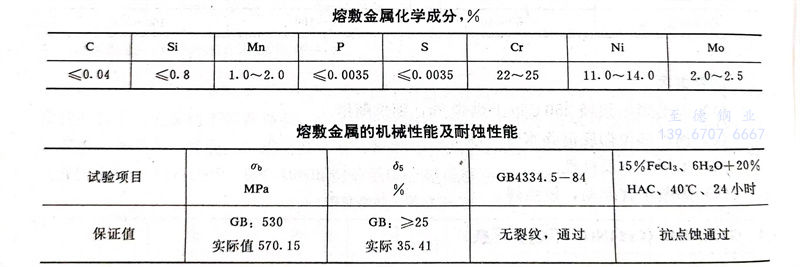

GYA 309MoL（Cr25Ni13Mo2不銹鋼焊條）
GYA309MoL（符合GB：E1-23-13Mo2-16，相當(dāng)AWS：E309Mo-16、JIS：D309Mo-16）是鈦鈣型藥皮低碳不銹鋼焊條。具有良好的耐蝕性、抗裂性、抗氧化性。耐稀硫酸腐蝕，在15％FeCl3、6H2O＋3％Na+3%NaCl+20%％HAC中、40℃，24小時(shí)試驗(yàn)后，具有良好的抗點(diǎn)蝕性能。采用直流電源，反極性，短弧焊接。飛濺小，易脫渣，成型好，有良好的操作工藝性能。用于焊接25Cr-12Ni-Mo、316、316L不銹鋼焊接結(jié)構(gòu)。適用于化工壓力容器2Ni-Mo低合金鋼的內(nèi)壁大面積堆焊。適用于異種鋼及復(fù)合鋼。
SE. 25.20（低碳Cr25Ni20型不銹鋼電焊條）
SE. 25.20（符合GB 983-85 E2-26-21-16，相當(dāng)AWS：A5.4 E310-16、JIS：Z3211D310-16）是鈦鈣型藥皮的低碳Cr25Ni20型不銹鋼電焊條。熔敷金屬為奧氏體組織，在900℃左右的高溫條件下，具有良好的抗氧化性。用于在高溫條件下的同類型耐熱不銹鋼的焊接，也可用于焊接硬化性大的鉻鋼（如Cr5Mo、Cr13、Cr28等）以及異種鋼和不銹鋼復(fù)合板的過渡層的焊接。

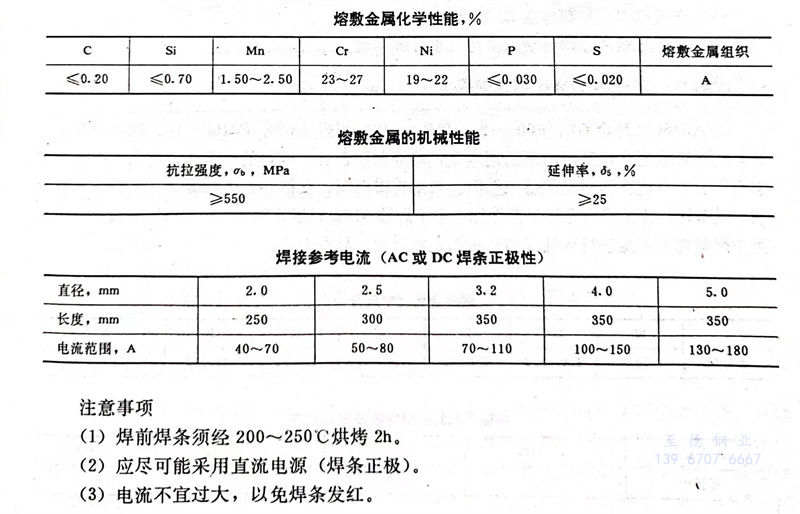

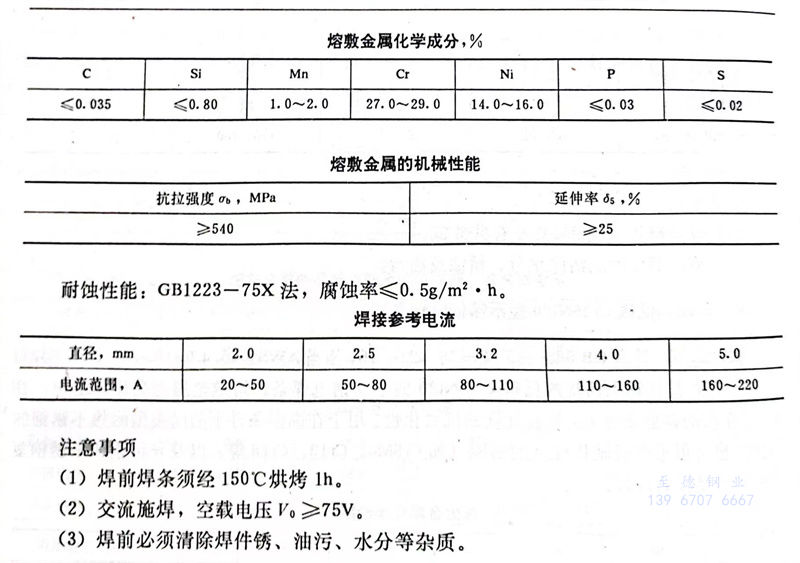

A072（超低碳Cr28Ni14不銹鋼電焊條）
A072是鈦鈣型藥皮超低碳Cr25Ni20型耐蝕雙相不銹鋼焊條，可交直流兩用。適用于焊接00Cr25Ni20Nb奧氏體不銹鋼。焊接接頭耐蝕性用GB1223-75X法（65％沸騰硝酸法）檢驗(yàn)，三個(gè)48小時(shí)周期的平均腐蝕率≤0.2g／㎡·h。A072藥皮質(zhì)量、偏心度等要求按GB983-76執(zhí)行，引弧、熔化、飛濺，成型及脫渣等按GB983-76執(zhí)行。
GYA316L（Cr18Nil2Mo2 不銹鋼焊條）

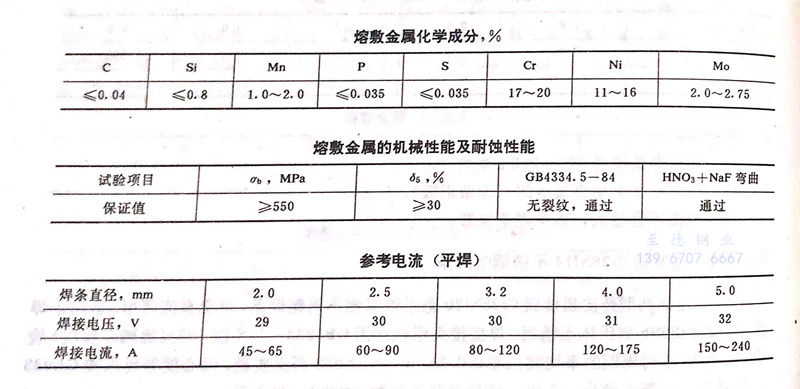

GYA316L（符合GB：E00--19-12Mo2-16，相當(dāng)AWS：E316L-16、JIS：D316L-16）是鈦鈣型藥皮超低碳的不銹鋼焊條，焊縫金屬含有一定量的鐵素體，可保證焊縫的抗裂性能。具有優(yōu)良的耐晶間腐蝕性能。采用直流電源，反極性，短弧焊接。飛濺小，易脫渣、成型好，有良好的操作工藝性能。用于焊接316L等超低碳含Mo不銹鋼結(jié)構(gòu)件。也可用于焊接焊后不能進(jìn)行熱處理的高鉻鋼及復(fù)合鋼、異種鋼等。

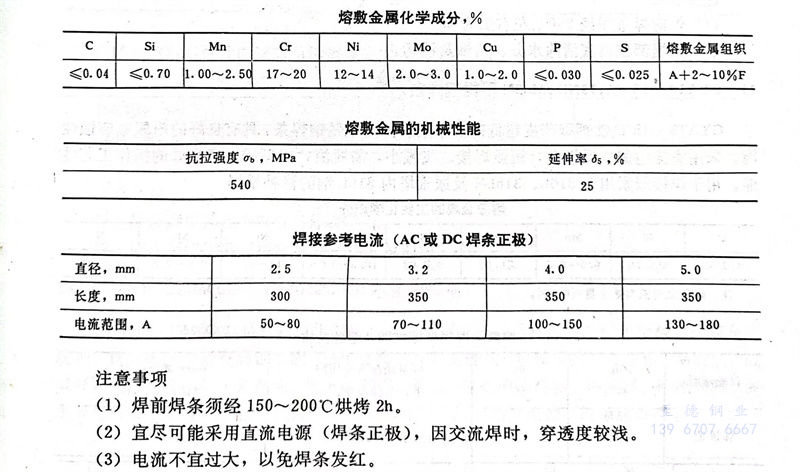

LSE.18.12MoCu（超低碳Cr18Ni12MoCu不銹鋼電焊條）
LSE.18.12MoCu（符合GB983-85 E00-19-13Mo2Cu2-16，相當(dāng)AWS A5.4 E316L-16、JIS Z3211 D316CuL-16）是鈦鈣型超低碳Cr18Ni12Mo2Cu不銹鋼電焊條。熔敷金屬為奧氏體和適量的鐵素體組織，具有良好的抗裂性和焊接工藝性能。由于含銅，在硫酸介質(zhì)中具有比其它不銹鋼更好的抗腐蝕性能。用于焊接合成纖維等設(shè)備，在稀、中濃度硫酸介質(zhì)中工作的同類型的含銅不銹鋼結(jié)構(gòu)。

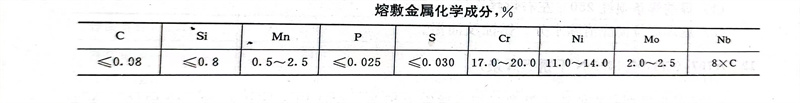

GYA316Nb（Cr18Ni12Mo2Nb不銹鋼焊條）
GYA316Nb（符合GB；E0-18-12Mo2Nb-16）是鈦鈣型藥皮低碳不銹鋼焊條。焊縫具有一定量鐵素體，可保證焊縫的抗裂性能，具有良好的耐晶間腐蝕。采用直流電源，反極性，短弧焊接。飛濺小，易脫渣，成型好，有良好的操作工藝性能。用于焊接一般耐熱又要求耐蝕性的0Cr17Ni12Mo2Ti、00Cr17Ni14Mo2不銹鋼結(jié)構(gòu)的多層焊接。如尿素塔、維尼綸等接觸腐蝕介質(zhì)的部件。
GYA19-15GYA19-15（Cr19Ni15Mo2N不銹鋼焊條）
GYA19-15是鈦鈣型藥皮超低碳耐尿素腐蝕的不銹鋼焊條，具有良好的耐尿素腐蝕性能。采用直流電源、反極性，短弧焊接。飛濺小，易脫渣，成型好，有良好的操作工藝性能。用于焊接尿素用鋼316L、316LN及尿素塔內(nèi)316L鋼的修補(bǔ)堆焊。

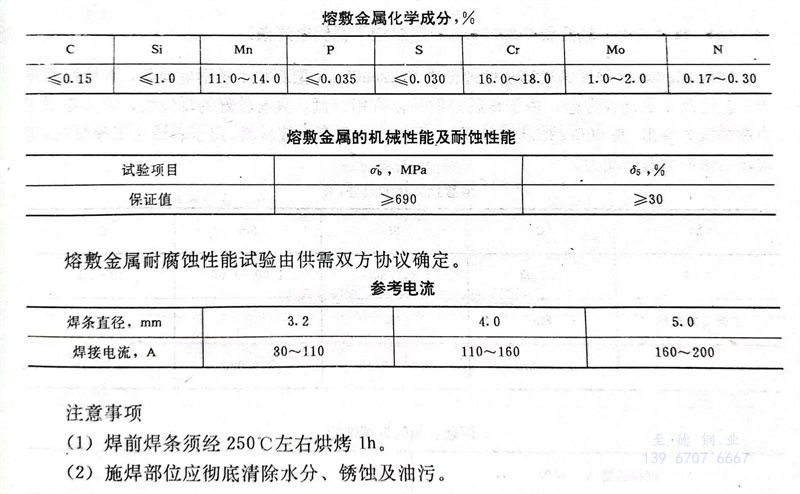

A707（Cr17Mn13MoN不銹鋼焊條）
A707是低氫型藥皮的鉻錳氮型雙相不銹鋼電焊條。它適用于制作醋酸、維尼綸、尿素等生產(chǎn)設(shè)備的0Cr17Mn14Mo2N（簡稱A4）鋼的焊接。A707焊條采用直流正極性短弧焊接，可進(jìn)行全位置焊接。焊接速度不宜太快，以每小時(shí)10米左右為宜。A4鋼焊接接頭在焊后不敏化處理?xiàng)l件下，可通過GB1223-75T法檢驗(yàn)。
GYA20-25MoCuL（Cr20Ni25MoCu不銹鋼焊條）
GYA20-25MoCuL是鈦鈣型藥皮超低碳不銹鋼焊條，具有優(yōu)異的耐含甲酸、醋酸介質(zhì)腐蝕，具有優(yōu)良的耐點(diǎn)腐蝕性能。采用直流電源，反極性，短弧焊接。飛濺小，易脫渣、成型好，有良好的操作工藝性能。用于耐甲酸、醋酸、磷酸的反應(yīng)器、再沸器、換熱器等。海水淡化冷卻等裝置的焊接。代鎳基合金、鋁青銅、海軍銅抗點(diǎn)蝕、縫隙腐蝕等。

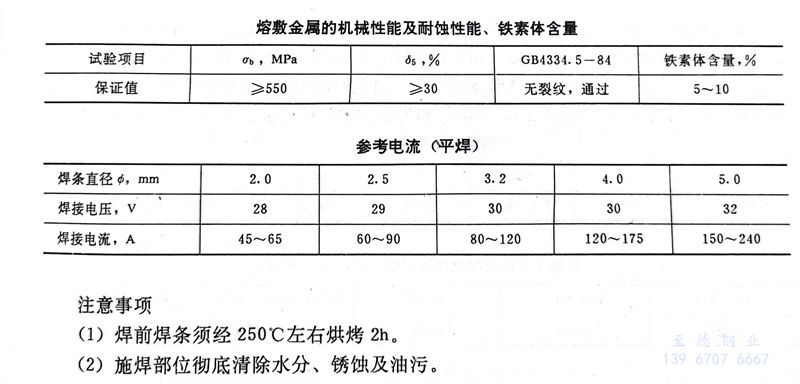

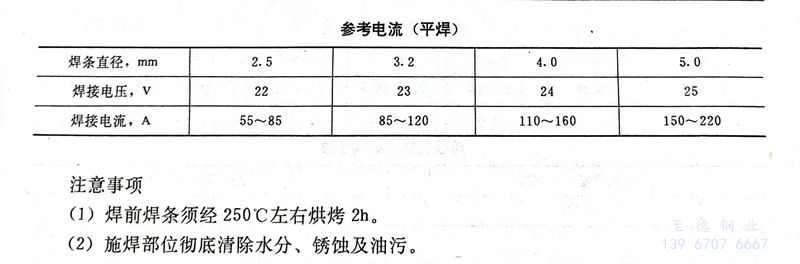

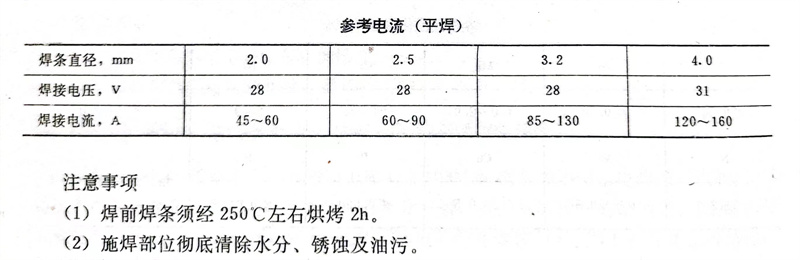

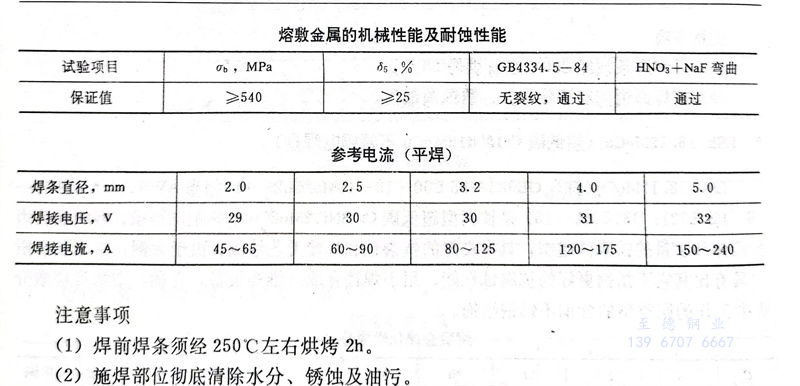

注意事項(xiàng)
（1）焊前焊條須經(jīng)250℃左右烘烤2h。
（2）施焊部位徹底清除水分、銹蝕及油污。
LSE.22.8MoN（超低碳Cr22Ni8MoN 型雙相不銹鋼電焊條）
LSE.22.8MoN是鈦鈣型藥皮的超低碳Cr22Ni8MoN型雙相不銹鋼電焊條，有較好的焊接工藝性及抗熱裂紋性能，由于含碳極低并含有鉬、氮，具有較好的耐蝕性，尤其是耐應(yīng)力腐蝕極為突出。是00Cr22Ni5Mo3N 雙相不銹鋼的配套焊接材料。用于石油化工等結(jié)構(gòu)，有較好的耐應(yīng)力腐蝕能力。

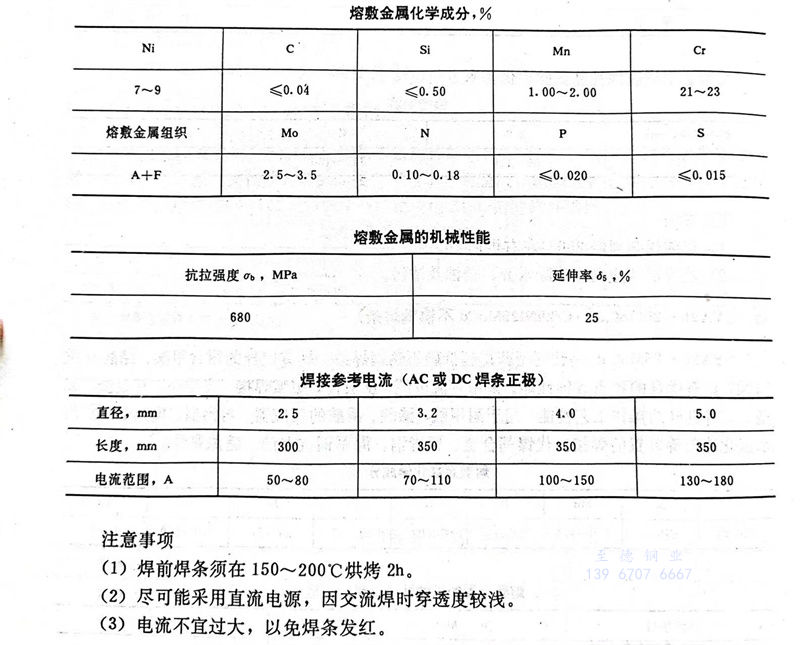

LSE.25.8MoN（超低碳Cr25Ni8MoN型雙相不銹鋼電焊條）
LSE.25.8MoN是鈦鈣型藥皮的超低碳Cr25Ni8MoN型雙相不銹鋼電焊條，有較好的焊接工藝性能及抗熱裂紋性能，由于含鉻高，碳極低并含有鉬、氮，具有在熱海水中的耐點(diǎn)蝕、縫隙腐蝕、應(yīng)力腐蝕的優(yōu)良性能。是00Cr25Ni6Mo3WCuN雙相不銹鋼的配套焊接材料。

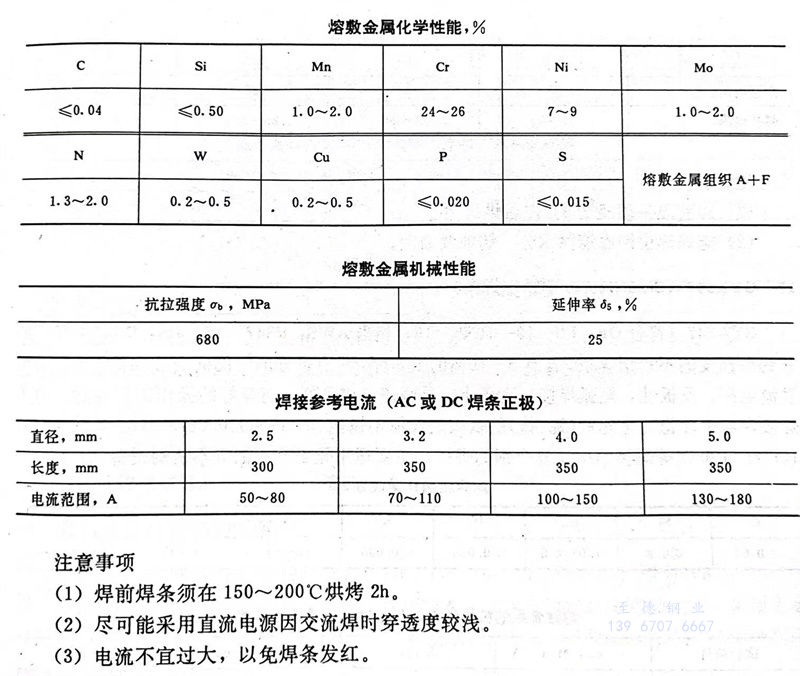

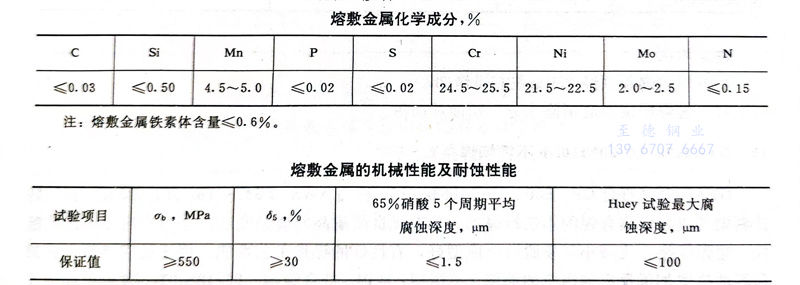

GYA25.22.2（Cr25Ni22Mo2N不銹鋼焊條）
GYA25.22.2（相當(dāng)：NC-310MF）是鈦鈣型藥皮超低碳耐尿素腐蝕的不銹鋼焊條，具有優(yōu)良的耐休氏腐蝕性能和耐尿素腐蝕的良好性能。采用直流電源、反極性，短弧焊接。飛濺小，易脫渣、成型好，有優(yōu)良的操作工藝性能。用于焊接310Mo（00Cr25Ni22Mo2N）尿素鋼及尿素塔體襯里的手工堆焊及襯里修補(bǔ)。

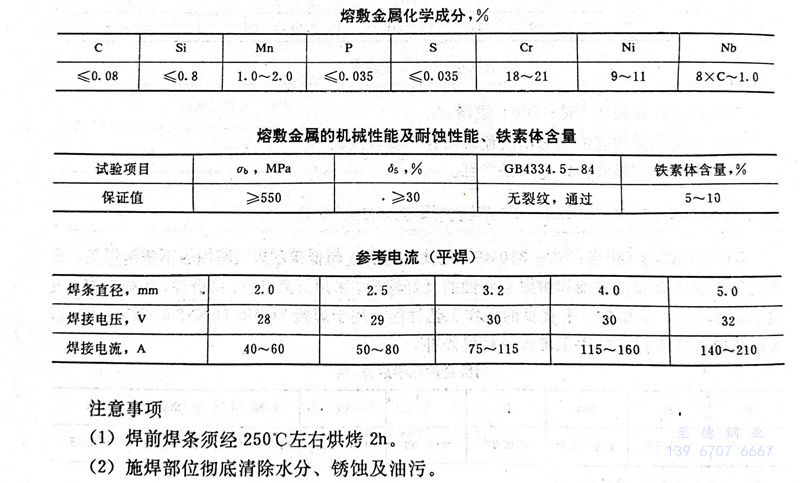

GYA347（Cr20Nil0Nb不銹鋼焊條）
GYA347（符合GB：E0-19-10Nb-16，相當(dāng)AWS：E347-16、JIS；D347-16）是鈦鈣型藥皮的不銹鋼焊條，含有5～10％的鐵素體，具有良好的耐晶間腐蝕和抗裂性。采用直流電源，反極性，短弧焊接。飛濺小，易脫渣，成型好，有良好的操作工藝性能。用于焊接含與不含穩(wěn)定化元素（鈮、鈦）的低碳奧氏體不銹鋼、0Cr19Ni9、00Cr19Ni10、1Cr18Ni9Ti、1Cr18Ni9Nb鋼等焊接結(jié)構(gòu)及復(fù)合鋼的焊接。主要適用化工、石油等不銹鋼設(shè)備制造。

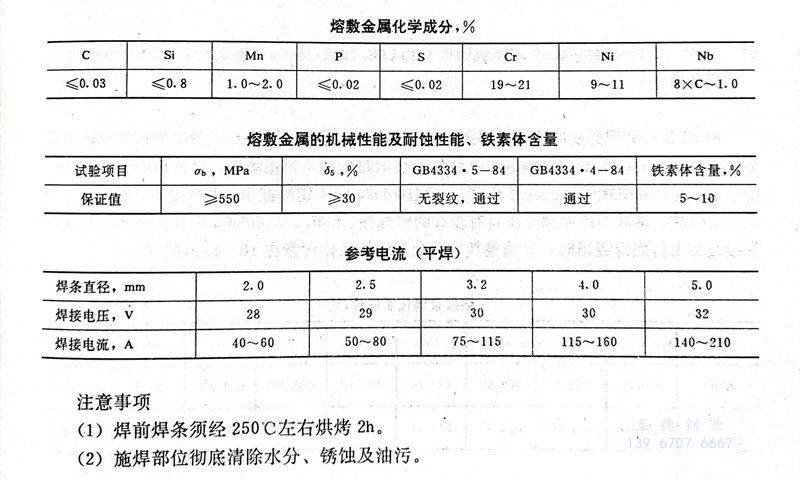

GYA347L（Cr20Ni10Nb不銹鋼焊條）
GYA347L（符合GB：E00-19-10Nb-16，相當(dāng)AWS：E347-16、JIS：D347--16）是鈦鈣型藥皮超低碳含鈮的不銹鋼焊條，具有優(yōu)良的耐晶間腐蝕性能。采用直流電源，反極性，短弧焊接。飛濺小，易脫渣，成型好，有良好的操作工藝性能。用于反應(yīng)堆壓力容器和石油熱壁加氫反應(yīng)器內(nèi)壁的面層（不銹鋼）堆焊、低合金鋼-0Cr18Ni9Ti、復(fù)合鋼焊接及0Cr18Ni9Ti、1Cr18Ni9Ti、1Cr18Ni9Nb等含合金穩(wěn)定元素的不銹鋼結(jié)構(gòu)的焊接。

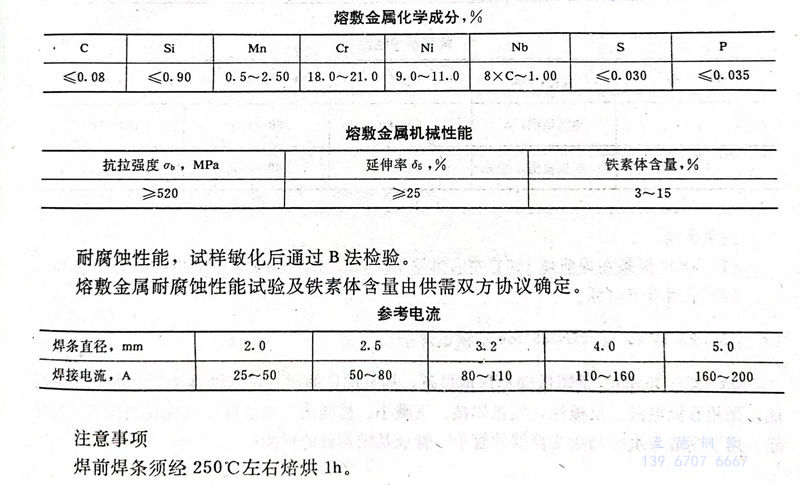

A137（A137不銹鋼焊條）
奧 137Cr19Ni10Nb（符合GB：E0-19-10-Nb15，相當(dāng)AWS：E347-奧137Cr19Ni10Nb不銹鋼焊條）是堿性低氫型藥皮的含鈮穩(wěn)定劑的不銹鋼焊條，有優(yōu)良的抗晶間腐蝕性能，采用直流電源，焊條接正極，能進(jìn)行全位置焊接。用于焊接重要的耐腐蝕含鈦穩(wěn)定劑的Cr18Ni9型不銹鋼，如1Cr18Ni9Ti等。

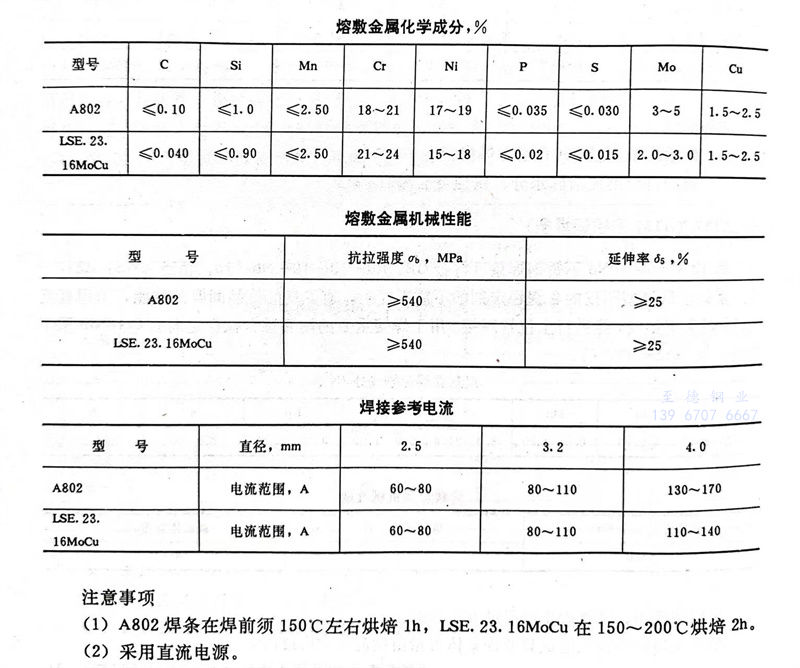

A802（Cr18Ni18Mo4Cu2 不銹鋼焊條）和LSE．23.16MoCu（超低碳Cr23Ni16Mo2Cu不銹鋼焊條）
A802是鈦鈣型藥皮的不銹鋼焊條，交直流兩用。適用于焊接0Cr18Ni18Mo2Cu2Ti 奧氏體不銹耐酸鋼；LSE．23.16MoCu是鈦鈣型藥皮的超低碳不銹鋼焊條，可使焊縫金屬有良好的抗裂、耐蝕和機(jī)械性能。適用于00Cr18Ni18Mo2Cu2不銹耐酸鋼。因采用鉬、銅復(fù)合合金化，對(duì)磷酸、硫酸等還原性介質(zhì)具有較好的耐蝕性。LSE．23.16MoCu電焊條在剛性較大的焊接結(jié)構(gòu)上打底焊縫用時(shí)，宜調(diào)整其堆焊金屬的鐵素體含量在10～15％左右。
HSE.25.35Nb（Cr22Ni35Mo6 不銹鋼焊條）

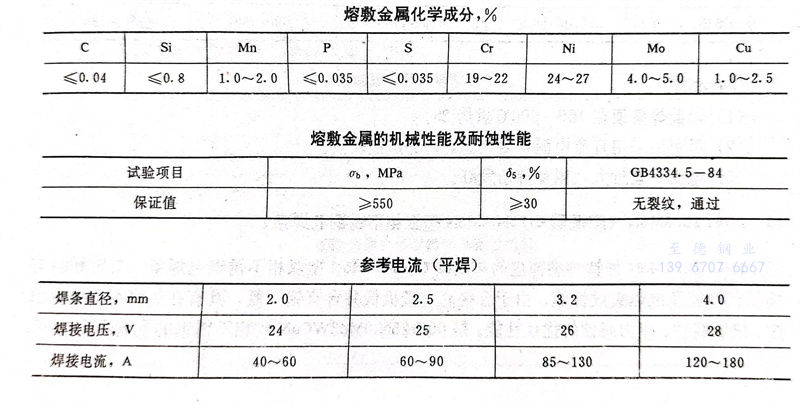

GYA22-35Mo6L是超低碳不銹鋼焊條，具有優(yōu)良的耐各種點(diǎn)蝕性能及熱海水腐蝕性能。采用直流電流、反極性，短弧焊接。飛濺小、易脫渣、成型好，有優(yōu)良的操作工藝性能。用于制造海水冷卻熱交換器的管子、管板及結(jié)構(gòu)件的焊接。

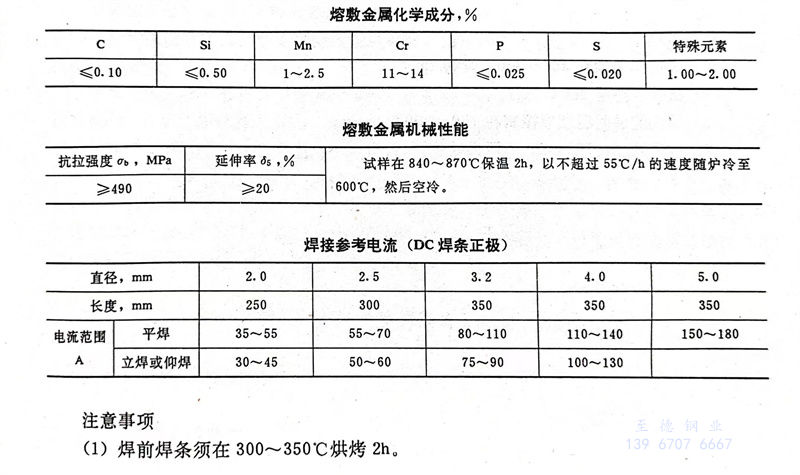

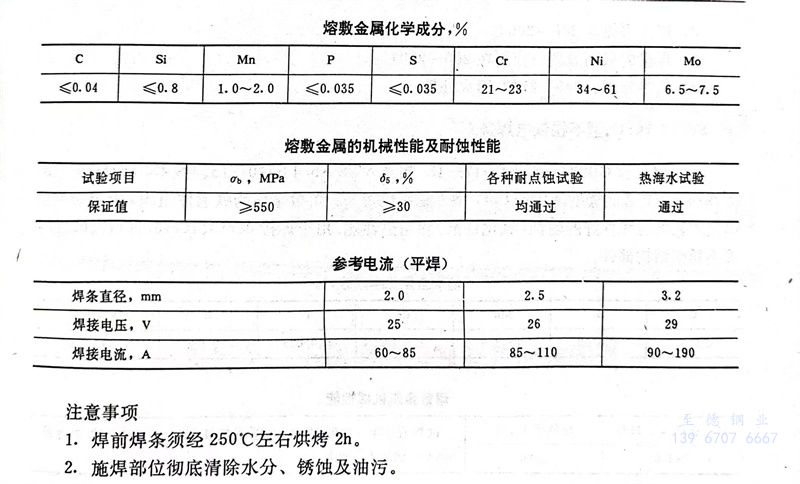

SE.13（Cr13型不銹鋼電焊條）
SE.13（符合GB983-85 E1-13-15，相當(dāng)：AWS：A5.4E 410-15、JIS Z3211 D410-15、BS2926 13B）是低氫型藥皮的Cr13型不銹鋼電焊條。熔敷金屬為馬氏體組織，有較高的硬度，且具有一定的耐蝕（氧化性酸、有機(jī)酸、氣蝕）和耐磨性能。通常用作水電站、石油、化工等設(shè)備和0Cr13、1Cr13不銹鋼結(jié)構(gòu)部件的焊接材料和耐蝕、耐磨表面的堆焊。
（2）試件須熱至200～300℃。
（3）焊接的層間溫度應(yīng)控制在200～250℃。
（4）后熱處理：840～870℃回火處理。

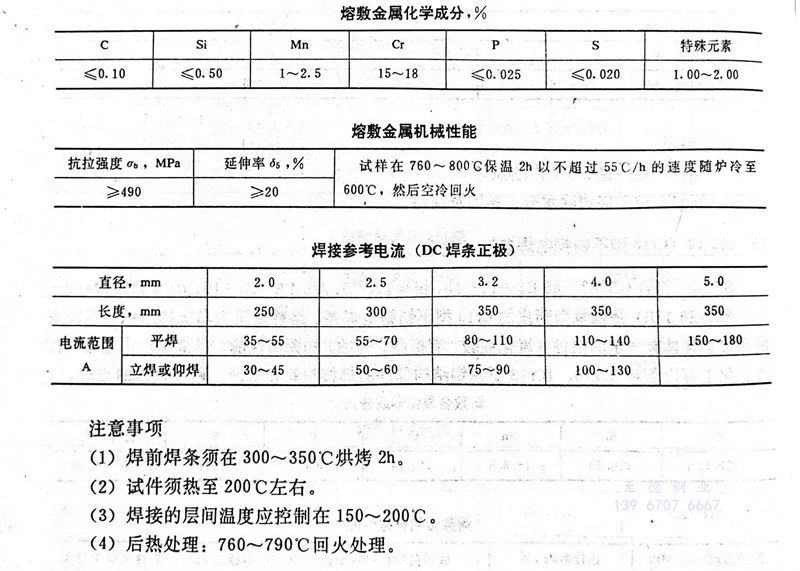

SE.17（Cr17型不銹鋼電焊條）
SE.17（符合GB983-85 E1-17-15，相當(dāng)AWS A5.4E410-15、JIS Z3211 D430-15、BS2926 17B）是低氫型藥皮的Cr17型不銹鋼電焊條。熔敷金屬為鐵素體組織，具有良好的焊接工藝性能和良好的耐蝕（氧化性酸）和耐熱性能。用于焊接0Cr13、1Cr13、0Cr17、0Cr17Ti等不銹鋼結(jié)構(gòu)部件。
注意事項(xiàng)
（1）焊前焊條須在300～350℃烘烤2h。
（2）試件須熱至200℃左右。
（3）焊接的層間溫度應(yīng)控制在150～200℃。
（4）后熱處理：-760～790℃回火處理。
