有填充絲的熔化焊時，焊縫的化學成分和性能決定于焊絲（焊條的焊芯）、焊劑（焊條藥皮）和被熔入的母材以及它們各自所占的比例。埋弧焊時焊接電流大，熔深大，母材金屬熔合比高，故母材金屬成分對焊縫成分和性能的影響比焊條電弧焊時更大，同時焊接參數(shù)也會對焊縫化學成分和性能帶來一定的影響。對埋弧焊用焊絲的選擇，既要考慮焊劑成分的影響，又要考慮到對母材金屬的影響。

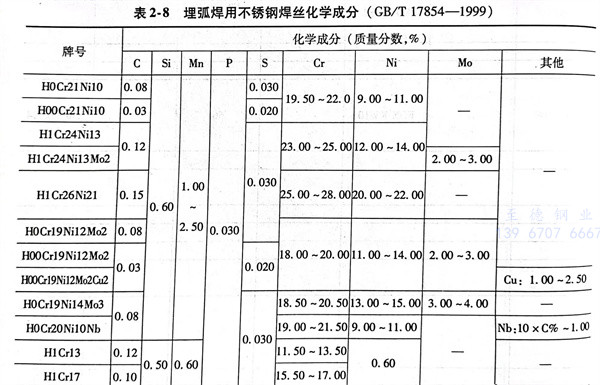

埋弧焊用不銹鋼焊絲化學成分見表2-8。焊接用不銹鋼盤條焊絲的類別比較齊全，有奧氏體型、鐵素體型和馬氏體型不銹鋼，其盤條直徑為5.5～12.0mm，可用來制作埋弧焊的焊絲。焊絲直徑公稱尺寸有1.6mm、2.0mm、2.5mm、3.2mm、4.0mm、5.0mm、6.0mm。焊絲表面應光滑，不得有鐵銹、氧化皮或其他有害于使用的缺陷。但允許有深度不超過直徑偏差一半的劃傷及不超過直徑偏差的局部缺陷，軟態(tài)鋼絲允許有氧化色。
