對埋弧焊用焊絲的選擇,既要考慮到焊劑成分的影響,又要考慮到母材金屬的影響,所以焊絲和焊劑的組合起到一個重要的作用。為了得到不同的焊縫金屬化學成分,可以通過同一種焊劑與幾種不同成分的焊絲組合達到;同樣也可以通過用同一種焊絲與幾種不同成分的焊劑配合來達到。我國制定了《埋弧焊用不銹鋼焊絲和焊劑》國家標準GB/T 17854-1999(根據 JIS Z3324-1988《不銹鋼埋弧焊實芯焊絲及焊劑》制定的,在技術內容上與其標準等效),對焊絲-焊劑組合有下列規(guī)定:
1. 焊絲-焊劑組合的編制方法
字母“F”表示焊劑,“F”后面的數字表示熔敷金屬種類代號,若有特殊要求的化學成分,該化學成分用元素符號表示,放在數字的后面;“-”后面表示焊絲的牌號。

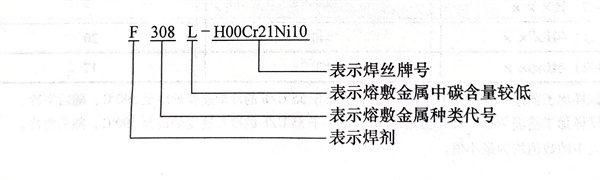

完整的焊絲-焊劑型號舉例如下:

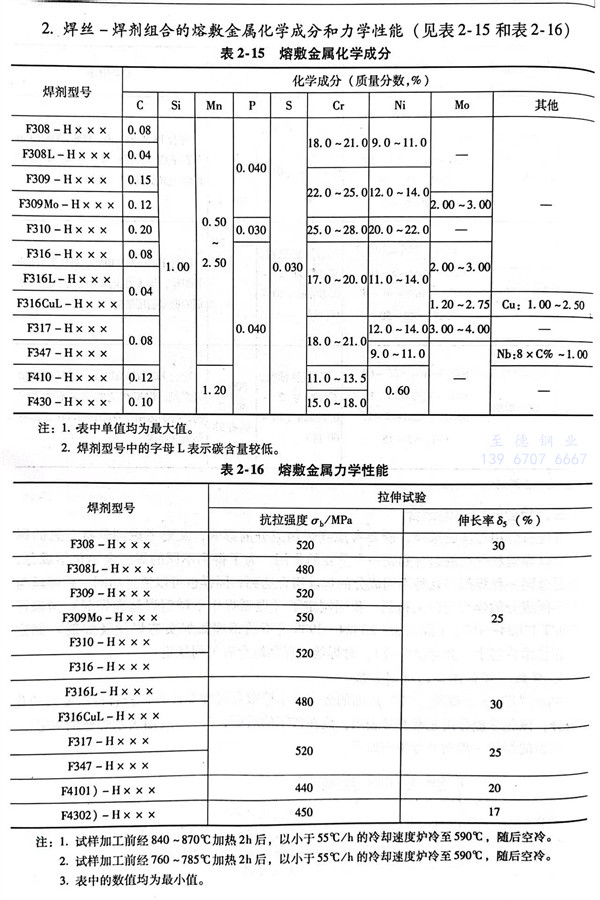

2. 焊絲和焊劑組合的熔敷金屬化學成分和力學性能
通常埋弧焊用焊絲與母材化學成分相近,只是焊絲化學成分中鉻、鎳含量比母材金屬略高,而碳含量要低于母材金屬。這主要考慮到焊接過程中合金元素的損失和提高焊接接頭的耐蝕性。焊接鐵素體型不銹鋼時,可采用H06Cr14(或H10Cr17)焊絲;焊接馬氏體型不銹鋼可采用H03Cr21Ni10或H08Cr20Ni10Nb焊絲;焊接18-8型奧氏體不銹鋼應采用H03C21Ni10或H03Cr19Ni12Mo2焊絲進行焊接,均能得到滿意的焊接接頭。
