一、基本概況
通鋼磐石鋼管ф108mm精密軋管機組，2006年3月建成投產，原設計產能7萬噸／年，現已達到10萬噸／年。產品主要以中厚壁管為主，兼顧D／S大于28的薄壁管產品，最薄規格可生產φ159mmx4.5mm的結構及流體管產品；該機組主要設備由太原通澤設計制造，包括立式穿孔機、精密軋管機、12架三輥定徑機、矯直機等，軋管機由濟南重工設計制造，導盤裝配機構被設計成既可以裝配導盤也可以裝配 導板的結構形式，可根據生產的產品規格或采用導盤或采用導板。
二、產品規格及品種
以下為產品規格范圍。
外徑：φ73.02~168.3mm;
壁厚：4~30mm;
長度：6~12.5m。

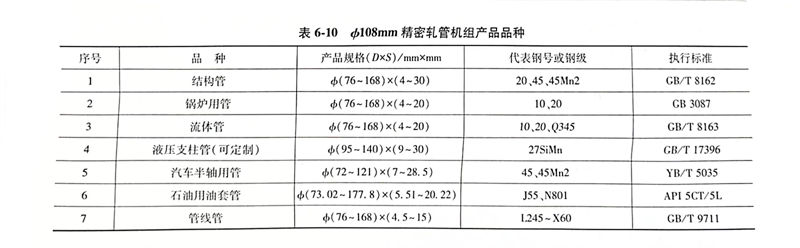

按照該機組以主要品種中厚壁為主，適合小批量多品種的生產工藝特點，主要生產品種包括結構管、低中壓鍋爐管、流體管、液壓支柱管、汽車半軸管、石油用油、套管、管線管，見表6-10所示。
三、工藝流程
原料剪斷→加熱→穿孔→軋管→高壓水除鱗→定徑→冷卻→矯直→吹灰→切頭尾→渦流探傷（超聲）→水壓→人工檢查→噴標→包裝→檢斤→交庫。
四、φ108mm機組生產工藝及設備特點
1. 原料采用熱軋圓管坯及連鑄坯
主要管坯規格有ф110mm、Φ120mm、ф130mm、φ140mm、φ150mm、φ160mm、φ180mm，采用多坯型適用于多規格靈活生產，利用環形加熱爐進行管坯的加熱，加熱溫度均勻穩定燒損低，使金屬損耗降低大大降低產品成本。
2. 采用立式錐形穿孔機
a. 可減少了作用在管坯上的周向剪切力，有利于減少內外表面缺陷；
b. 穿孔效率高。穿孔出口速度可達0.9m／s，穿孔周期短，產量高；
c. 毛管的同心度和壁厚精度高。毛管壁厚不均度可在8％以下；
d. 可實現大延伸、大擴徑量穿孔。延伸系數可達4～5，擴徑量可達20％～30％，有利于擴大產品規格；
e. 送進角8°～12°電動無極調整及15°的輾軋角，實現了根據材質及工藝要求進行自由轉換。
3. 采用精密軋管機
a. 采用限動循環芯棒軋制，提高壁厚控制精度及內表面質量；
b. 采用集中減壁新型軋輥設計理念，使軋機最大減壁量可以達到5mm，而且壁厚精度可以達到±7％以內；
c. 導盤裝配機構被設計成既可以裝配導盤又可以裝配導板的結構，暨軋制薄壁管時采用軋輥與導板構成的孔型模式，以減少金屬被擠入縫隙，造成卡鋼，可生產D／S＞30的產品。
4. 采用12機架微張力定徑機
a. 根據生產需要，更換方便、靈活；
b. 采用自主設計的三輥定徑孔型設計系統，較好解決了內六方問題。
5. 主要設備參數
a. 環形加熱爐的主要參數包括：
爐體平均直徑：13.5m；
爐膛寬度：3.5m；
加熱管坯外徑范圍：φ110～180mm；
加熱管坯長度范圍最大：3.2m；
爐子最大生產能力：20t／h；
平均生產能力：15t／h；
管坯加熱溫度偏差：±10°。
b. 穿孔機的主要參數包括：
形式：錐形輥立式布置、側導板；
入口管坯直徑：φ110～180mm；
入口管坯長度最大：3200mm；
軋輥直徑：φ780mm；
喂入角：8°～12°；
輾軋角：15°；
最大出口速度：0.9m／s；
軋制力：2000kN；
軋輥轉速：96～136r／min；
電機功率：2×1250kW；
過載系數：2；
出口毛管外徑：Φ115～195mm；
出口毛管長度最大：7200mm；
頂桿小車速度最大：3.0m／s；
頂桿小車驅動方式：鋼絲繩和卷?yè)P(yáng)機。
c. Accu-Roll軋管機組的主要參數包括：
毛管外徑：φ110～200mm；
毛管壁厚：4.5～30mm；
芯棒總成長度最大：12000mm；
工作段最大長度最大：2500mm；
液壓限動速度：0.10～0.30m／s；
限動行程小于：2000mm；
循環芯棒：6支／組。
d. Accu-Roll主機的主要參數包括：
主機軋輥裝置及主傳動裝置采用左右臥式布置。
軋輥直徑：φ600～700mm，長度：600mm；
軋輥轉速：100～150r／min；
兩軋輥?zhàn)畲箝_口度：600mm；
軋輥軸向調整：0～80mm；
送進角：8°；
碾軋角：5°；
最大軋制力：650kN；
最大軋制轉矩（一個軸）：75kN·m；
主電機（帶水冷卻裝置）：Z710-400；
功率（DC）：1000kW×2臺；
轉速：500／750r／min；
主減速機速比：4.75。
e. Accu-Roll軋機后臺的主要參數包括：
毛管直徑：Φ110～200mm；
輥道速度：3m／s；
輥道間距：1200mm；
輥道升降高度：＋50mm；
扣瓦長度：8160mm；
輥道電機：YGa160S1-16×4臺；
功率：0.48kW；
轉速：285r／min。
6. 定徑機的主要參數包括
形式：3輥單機架傳動；
定徑機機架數：12架；
換機架形式：液壓機械拉出和換機架小車，可單獨更換機架；
入口荒管外徑：φ110～200mm；
出口鋼管外徑：Φ73～180mm；
出口鋼管最大長度：13000mm；
絕對總最大減徑量：35mm；
單機架最大減徑率：3.5％；
軋輥名義直徑：φ380mm。
7. 矯直機的主要參數
矯直機結構采用立式8立柱六輥全傳動矯直機（排列方式為2-2-2，上3下3）。
產品外徑：~180mm;
壁厚：4～30mm；
長度：8000～13000mm；
材料屈服極限：1100MPa；
矯直輥輥距：2900mm;
矯直輥安裝角：33°；
矯直輥角度調整范圍：30°～36°；
矯直輥開口度：0～240mm。
主傳動電機：
功率（DC）：160kW；
轉速：750／1700r／min；
矯直速度：0.5～1.8m／s；
輥身長度：500mm；
輥喉直徑：Φ400mm。
