一、概況

  鳳寶管業有限公司φ89mm連軋機組是國產首套六機架三輥連軋機組，設計產量25萬噸／年，由中冶賽迪設計制造。熱軋區主要設備由環形爐、錐形輥導板穿孔機、六機架三輥限動芯棒連軋管機（單側向換輥）、28架張力減徑機及相關輔助設備組成。在智能化方面：采用三輥連軋機工藝計算模型、孔型設計有限元設計模型、速度計算模型和CEC控制模型等，實現全線工序數模生產控制，使生產過程穩定可靠。

二、產品規格和主要品種

  產品規格范圍為：直徑Φ32～114mm；壁厚為3．

  主要品種為：高壓鍋爐管、油管、軸承管、臂架管、機加工管等，部分品種和規格可替代冷加工管。2017年12月18日正式投產，投產第一年即達到設計產能20萬噸，取得了良好的經濟效益。

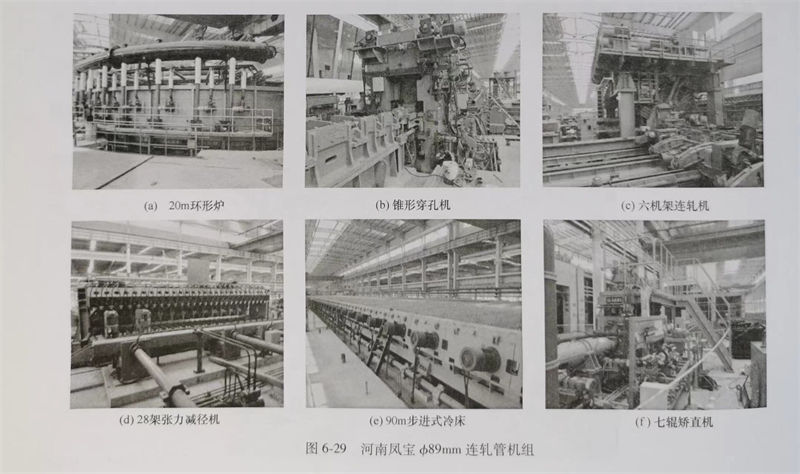

（a）20m環形爐

（b）錐形穿孔機

（c）六機架連軋機

（d）28架張力減徑機

（e）90m步進式冷床

（f）七輥矯直機

圖6-29 河南鳳寶φ89mm連軋管機組

三、主要設備技術參數

1. 連軋管機參數包括：

  機架間距：755mm＋1165mm＋755mm＋1165mm＋755mm；

  軋輥名義直徑：1～4機架ф620mm（最大）；

   1～4機架Φ570mm（最?。?/span>

   5～6機架φ560mm（最大）；

   5～6機架φ510mm（最小）；

  軋機入口速度：1.5m／s（極限規格1.1m／s）；

  最大軋制力：1～4架185t，5～6架120t；

  主電機轉速：800／1200r／min；

  主電機功率：1機架 3×250kW；2～4機架3×400kW；5～6機架3×160kW；

  連軋后荒管外徑：φ128mm；

  荒管壁厚：3.7～11.1mm；

  荒管長度：9.8～26.9m。

2. 3機架三輥脫管機參數包括：

  軋輥直徑：φ380mm；

  機架間距：360mm；

  單輥?zhàn)畲筌堉屏Γ?0t；

  最大脫棒力：15t；

  脫管機主電機功率：1×350kW；

  脫管后外徑：φ120mm；

  壁厚：3.8～11.4mm；

  長度：10.3～28.0m。

3. 28機架三輥張力減徑機參數包括：

  軋輥名義直徑：φ300mm；

  單機架最大減徑率：5.1％；

  最大總減徑率：73.5％；

  最大入口速度：1.5m／s；

  最大軋制壓力：130千牛／架；

  張減機主電機功率：28×160kW；

  外徑熱尺寸：φ32.32～89.89mm；

  壁厚熱尺寸：3.03~12.12mm;

  長度熱尺寸：13.4～90.0m。
