1. 碳（C）含量標(biāo)識

a. 舊牌號

Cr之前的數(shù)字表示碳的千分之幾的含量。如201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420），7Cr17（440A），分別表示碳（C）含量千分之二和千分之七；C≤0.08％為低碳，標(biāo)識為“0”，如（304）0Cr18Ni9（06Cr19Ni10）；C≤0.03％為超低碳，標(biāo)識為“00，如00Cr17Ni14Mo2(316L)。

b. 新牌號

 Cr之前的數(shù)字表示碳（C）的萬分之幾的含量。如：

 201牌號為12Cr17Mn6Ni5N（舊牌號為1Cr17Mn6Ni5N），表示碳（C）含量萬分之十二(0.12%);

 304牌號為06Cr19Ni10（舊牌號為0Cr18Ni9），表示碳（C）含量萬分之六（0.06％）；

 316L牌號為022Cr17Ni12Mo2（舊牌號為00Cr17Ni14Mo2），表示碳（C）含量萬分之二點二（0.022％）。

 其他標(biāo)識基本不變。新牌號中碳（C）含量較之以前更加明確，對產(chǎn)品生產(chǎn)技術(shù)也有了更高的要求。

2. 個別材質(zhì)原料含量發(fā)生調(diào)整

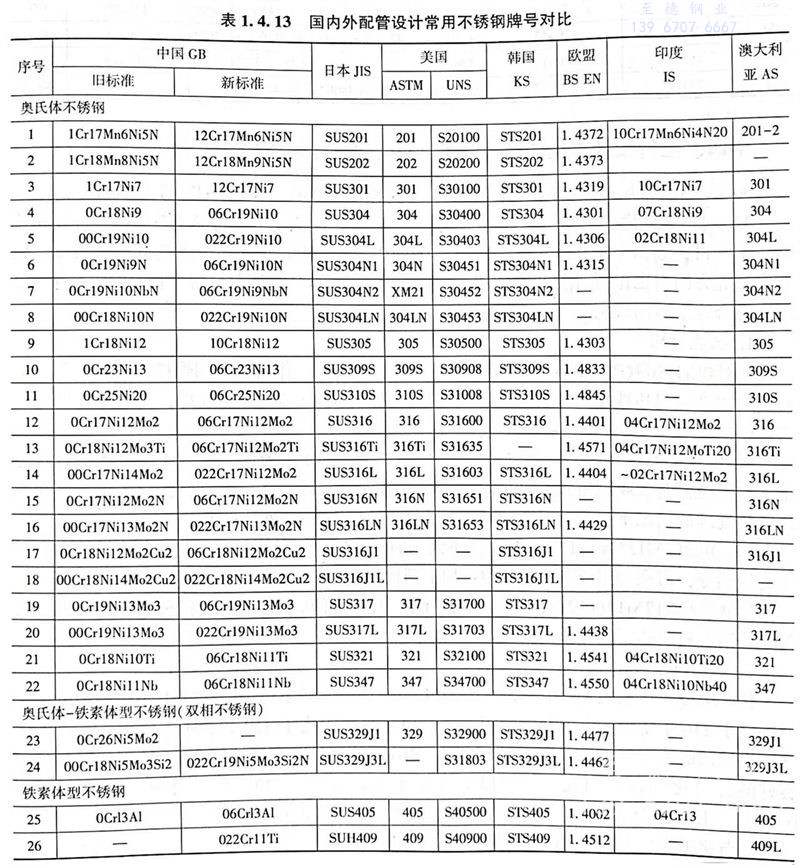

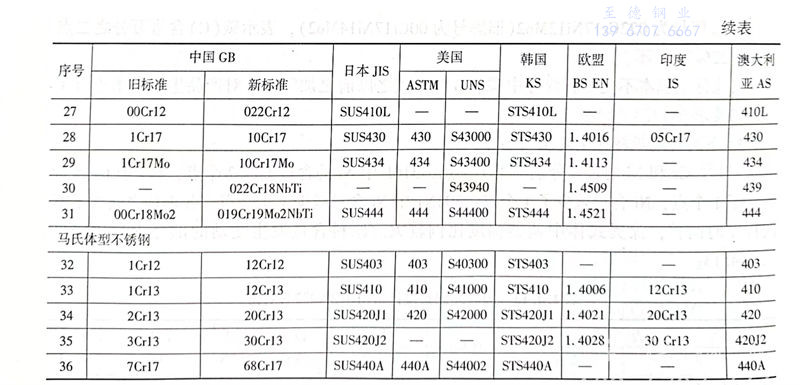

  304中Cr和Ni的含量分別漲了1個點，316L中Ni的含量上漲2個點；444中Cr含量上漲了1個點，Ni含量減少了1個點；304N1中Ni含量減少了1個點。各鋼種之間做了不同程度的調(diào)整，鎳奧式體中調(diào)整幅度比例較大。原料含量發(fā)生變動的部分鋼種比較見表1.4.13。
