1. 輸送NaOH的碳鋼或低合金鋼管道在一定的條件下，能引起碳鋼材料的應(yīng)力腐蝕開(kāi)裂（堿脆）。影響碳鋼產(chǎn)生應(yīng)力腐蝕開(kāi)裂的因素有堿液濃度、溫度和材料中存在的殘余應(yīng)力等。

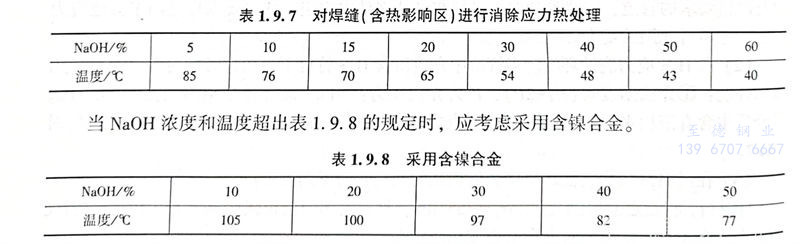

  2. 一般情況下，當(dāng)NaOH濃度和溫度超出表1.9.7的規(guī)定時(shí)，應(yīng)對(duì)焊縫（含熱影響區(qū)）進(jìn)行消除應(yīng)力熱處理。


表 7.jpg


  3. 碳鋼和低合金鋼在NaOH溶液中的應(yīng)用范圍見(jiàn)本書(shū)第四章圖4.2.16。


  碳素鋼和低合金鋼管道的操作溫度和堿液溶液位于圖4.2.16的B區(qū)時(shí)，焊后或冷加工后應(yīng)進(jìn)行消除應(yīng)力熱處理。熱處理溫度宜為600～650℃，保溫時(shí)間2.4min／mm，且不應(yīng)少于1h，當(dāng)操作溫度和堿液濃度位于A區(qū)時(shí)，碳素鋼和低合金鋼制的管道焊后不需進(jìn)行消除應(yīng)力熱處理，開(kāi)停工或檢修期間應(yīng)采取水沖選，不得進(jìn)行蒸汽吹掃；當(dāng)操作溫度和堿液濃度位于C區(qū)時(shí)，材料應(yīng)選用鎳基合金。
