1. 配合螺紋


  符合 GB／T 7306.1-2000《55°密封管螺紋 第1部分：圓柱內螺紋與圓錐外螺紋》及GB／T 7306.2-2000《55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋》的螺紋。


2. 緊固螺紋


  符合GB／T 7306.1及GB／T 7306.2的螺紋。


3. 管件規格（螺紋尺寸代號）


  出口端螺紋尺寸代號應符合GB／T 7306.1及GB／T 7306.2管螺紋的標記。


4. 公稱通徑DN


  見GB／T 1047的定義。


  注：管件規格（即螺紋尺寸代號）與公稱通徑（DN）之間的關系見表2-1。


表 1.jpg

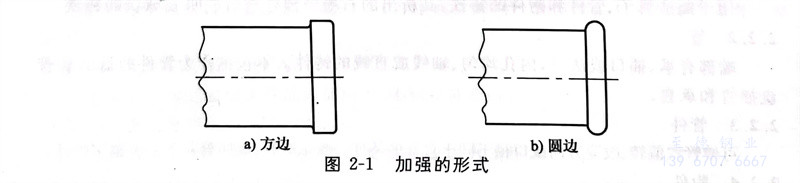

5. 加強


  在內螺紋管件外徑的端部，以方邊或圓邊的形式附加的材料（見圖2-1）。





6. 肋


  為了有利于安裝或制造，在管件外部或內部的局部和沿軸向附加的材料。


7. 出口


  管件的內螺紋或外螺紋端部。用于連接管子、管件或其他元件，連接螺紋應符合GB/T 7306.1及GB/T 7306.2。


8. 主管


  三通或四通的主軸線上的兩個出口。


9. 支管


  三通或四通的側向出口。


10. 倒角


  螺紋入口端切出的錐形部分，便于裝配和防止損壞螺紋始端。


11. 端面到端面的尺寸


  管件出口處同軸兩個平行面之間的距離。


12. 端面到中心的尺寸


  管件出口處的端面到與其成角度的出口中心軸線之間的距離。

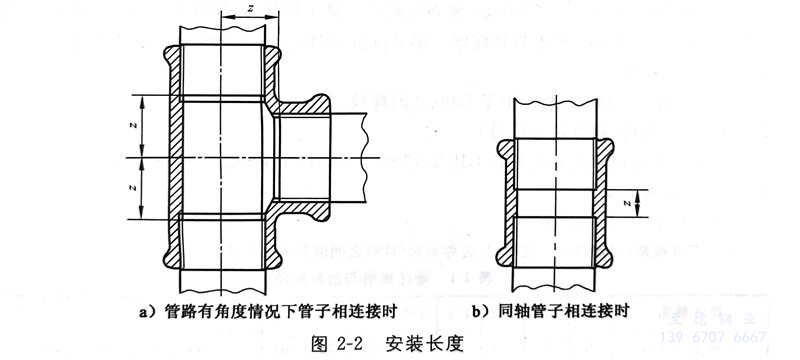

13. 安裝長度 z


  安裝后管子端面到管件軸線的平均距離，或兩個管子端面之間的平均距離（見圖2-2）。
