1. 三通肩部和腹部

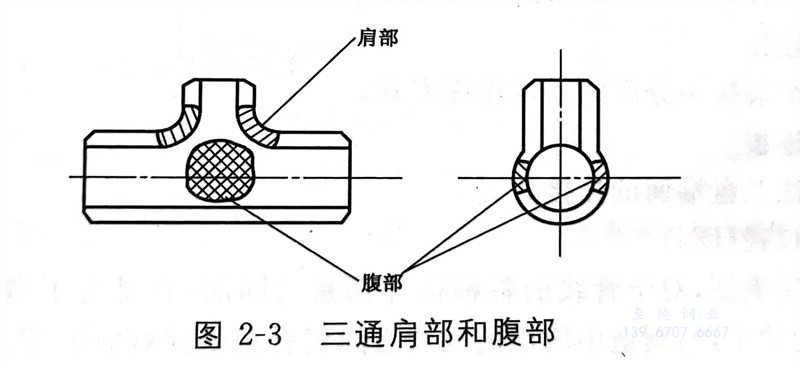

三通的縱剖面中,靠近支管孔邊的區(qū)域稱為三通的肩部,正對支管開孔的三通側面部位稱為三通腹部,見圖2-3。
2. 最小壁厚
考慮承壓強度和腐蝕余量等的計算厚度。
3. 公稱壁厚
按照管子標準規(guī)格取用的壁厚,又稱名義壁厚。
4. 有效壁厚
公稱壁厚與負偏差附加值的差值。
5. 外徑控制管
以外徑標定規(guī)格尺寸的管子。
6. 內徑控制管
以內徑標定規(guī)格尺寸的管子,其內徑負偏差為零。
7. 應力增強系數
受彎矩的作用,在非直管的組件中產生疲勞損壞的最大彎曲應力與承受相同彎矩的直管產生疲勞損壞的最大彎曲應力的比值,稱為應力增強系數。用彎矩所在平面不同,有平面內及平面外的應力增強系數。
8. 圓度
同一圓截面上最大外徑與最小外徑之差對公稱外徑之比。
