1. 材料化學成分


  鑄鐵管件的磷含量應不大于0.40％，硫含量應不大于0.12％。


2. 力學性能


 a. 抗拉強度


   鑄鐵管件的抗拉強度應不小于1.4 MPa。


 b. 硬度


   當鑄鐵管件在切削、鉆孔有困難而發(fā)生異議時，應進行硬度試驗。要求管件表面硬度應不大于230 HB；管件中心部分硬度應不大于215 HB。


3. 工藝性能


 a. 水壓試驗

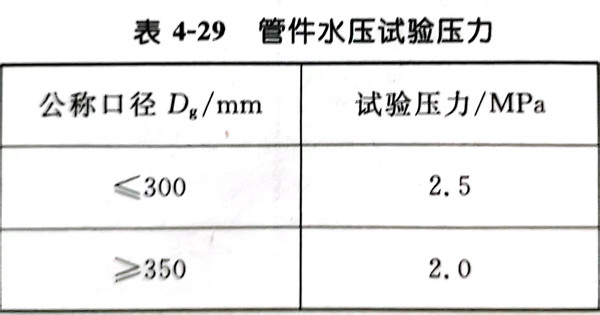

   管件應進行水壓試驗。水壓試驗壓力見表4-29。




 b. 氣密性試驗


   管件用于煤氣管道時，如需做氣密性試驗，其試驗方法由供需雙方協(xié)商規(guī)定。


4. 表面質量


  管件內外表面必須光潔，不允許有裂縫、冷隔、蜂窩及其他任何妨礙使用的明顯缺陷。


  受鑄造工藝的限制和影響，但又不影響使用的鑄造缺陷允許存在。


  管件上局部薄弱處應不多于兩處。局部減薄后的厚度應不小于同口徑離心直管G級的最小厚度。受減小壁厚影響的面積應小于內腔截面積的1/10。


  征得需方同意，局部缺陷可予修補。但修補后的管件必須重新進行水壓試驗。


5. 涂覆


 a. 管內、外表面可涂瀝青質或其他防腐材料。若要求內表面不涂涂料時，則由供需雙方協(xié)商決定。


 b. 涂料應不溶于水，不得使水產生臭和味，有害雜質含量應符合衛(wèi)生部飲用水的有關規(guī)定。


 c. 涂涂料前，管件內、外表面應光潔，并無鐵銹、鐵片。


 d. 涂料涂好后，管件內、外表面應光潔，涂層均勻、粘附牢固，并不因氣候冷熱而發(fā)生異常。
