排水用灰鑄鐵A型管件結(jié)構(gòu)型式與尺寸如下:

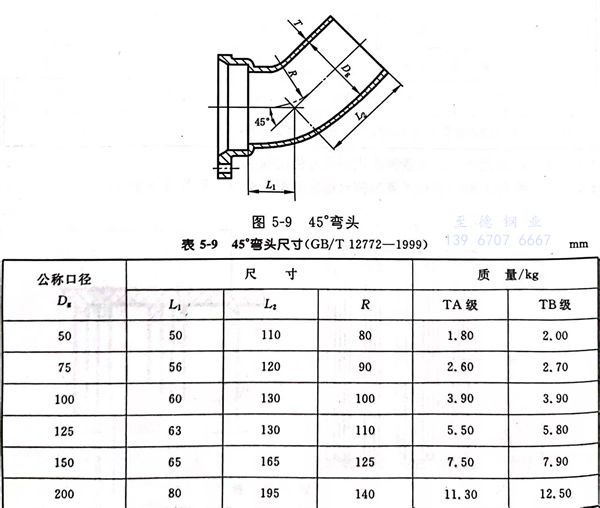

45°彎頭型式見圖 5-9 ,尺寸見表 5-9 。

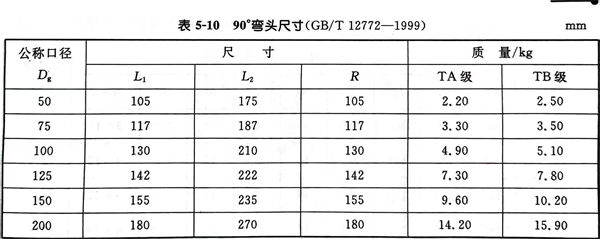

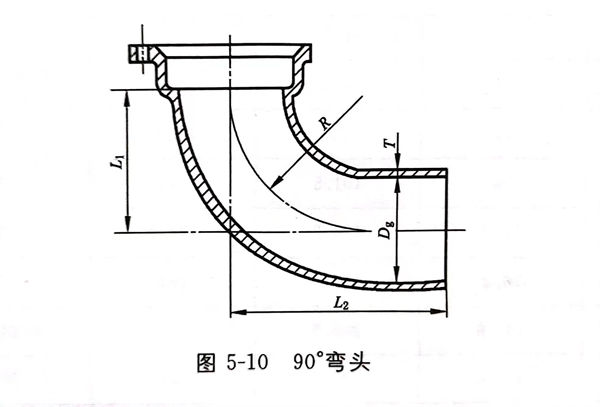

90°彎頭型式見圖 5-10 ,尺寸見表 5-10 。

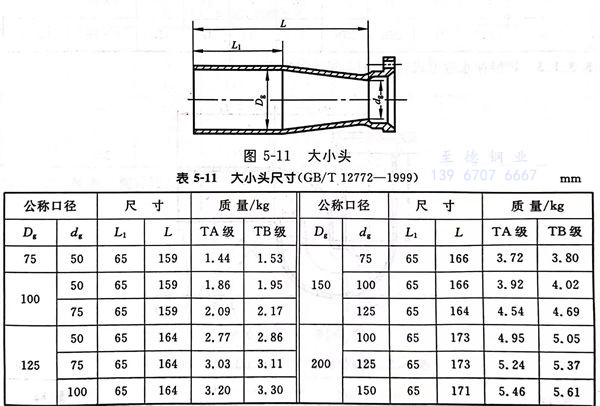

大小頭型式見圖 5-11 ,尺寸見表 5-11 。

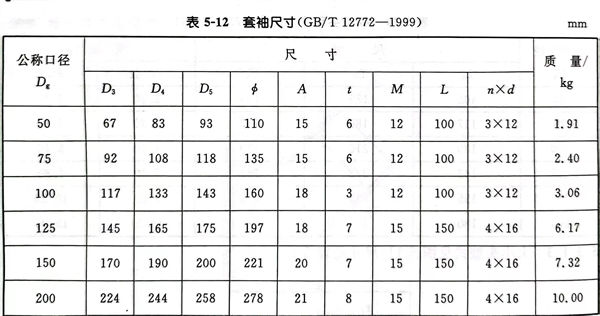

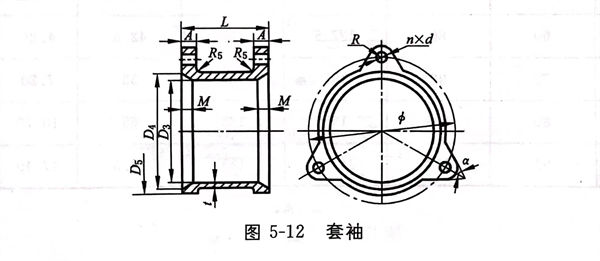

套袖型式見圖 5-12 ,尺寸見表 5-12 。

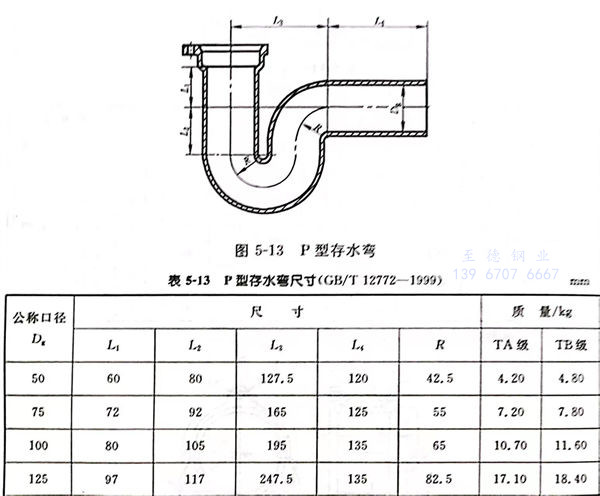

P 型存水彎型式見圖 5-13 ,尺寸見表 5-13。

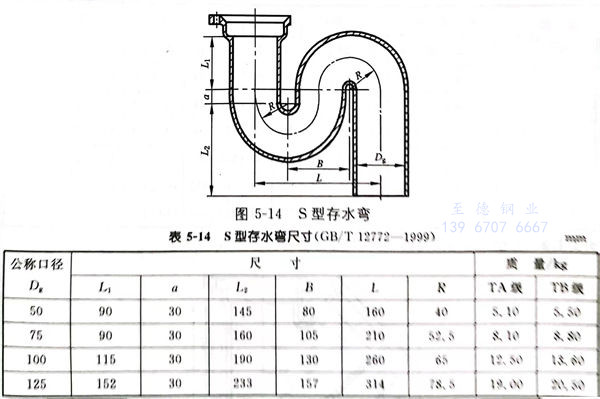

S 型存水彎型式見圖 5-14 ,尺寸見表 5-14。

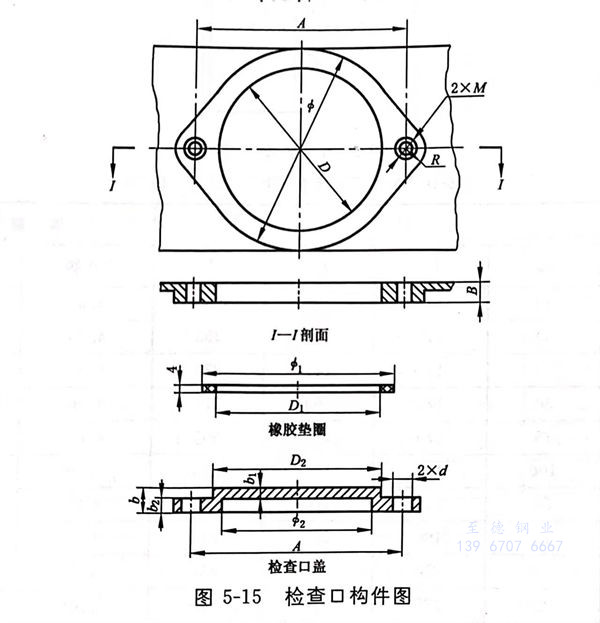

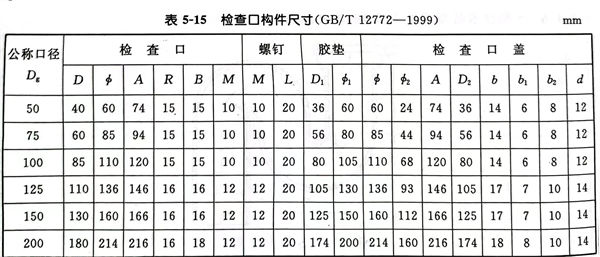

檢查口構(gòu)件圖型式見圖 5-15,尺寸見表 5-15。

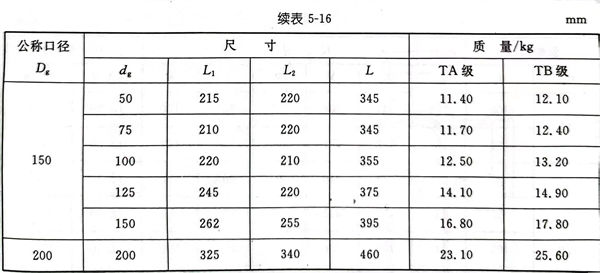

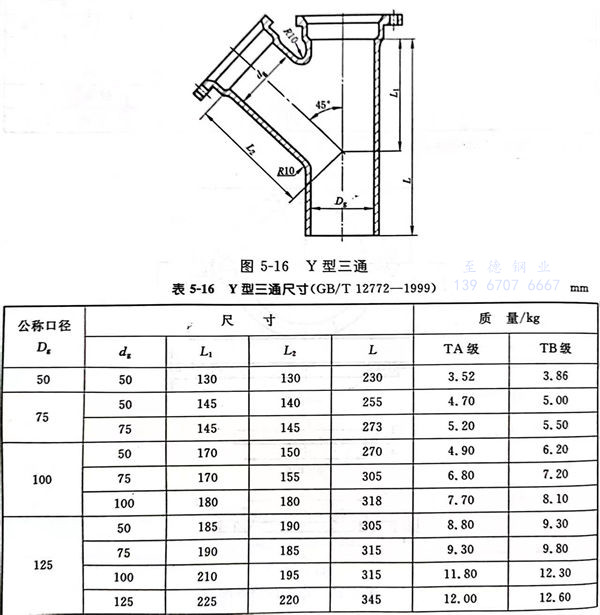

Y型三通型式見圖 5-16,尺寸見表 5-16。

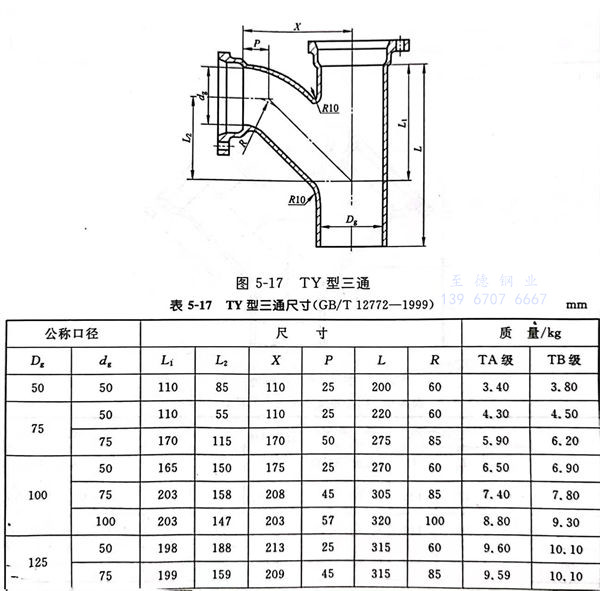

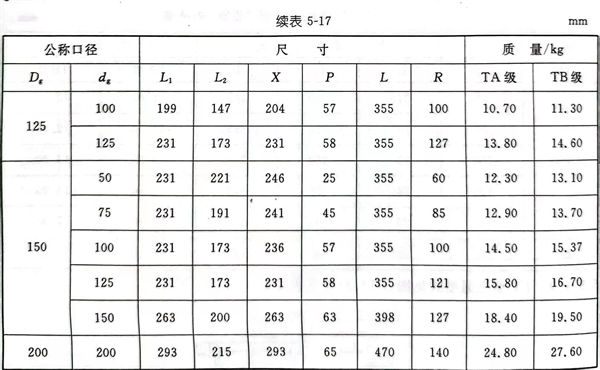

 TY型三通型式見圖 5-17,尺寸見表 5-17。

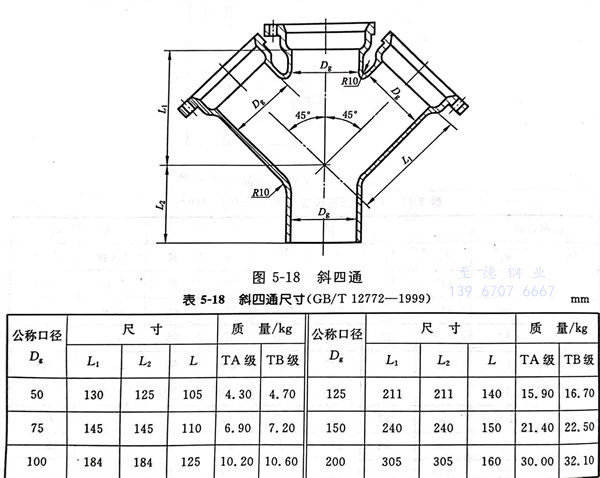

斜四通型式見圖 5-18,尺寸見表 5-18。

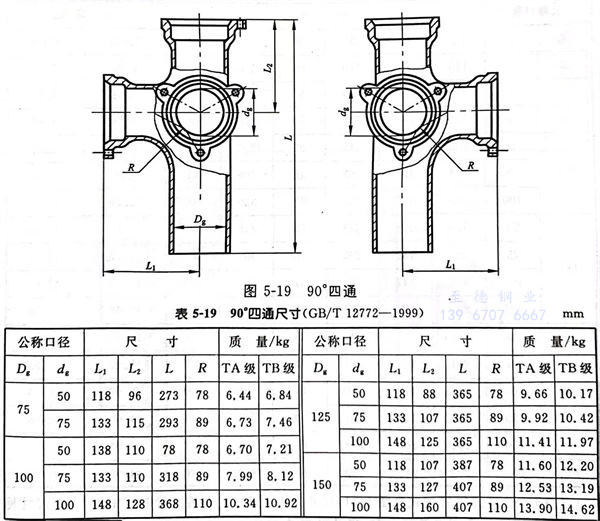

 90°四通型式見圖 5-19,尺寸見表 5-19。

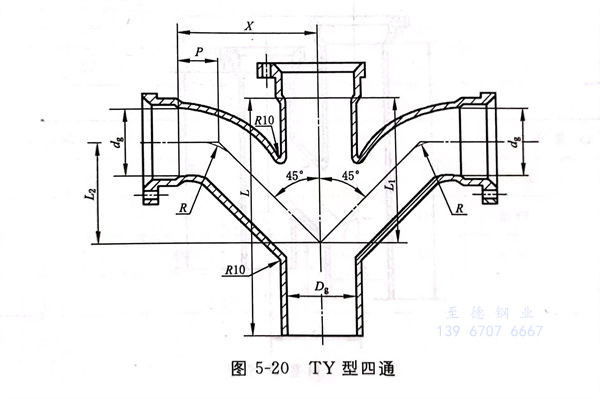

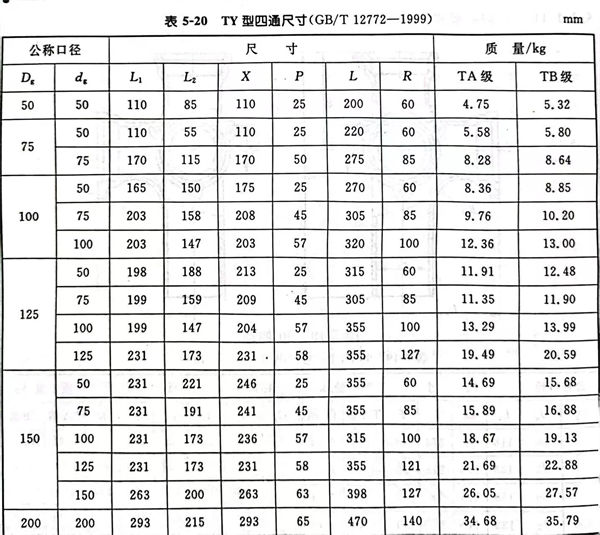

TY型四通型式見圖 5-20,尺寸見表 5-20。

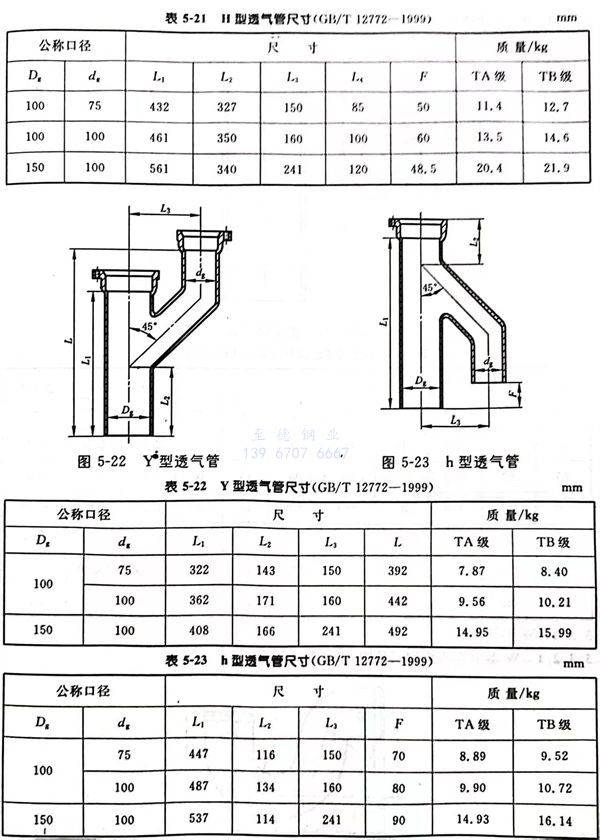

H型透氣管型式見圖5-21,尺寸見表5-21;Y型透氣管型式見圖5-22,尺寸見表5-22;h型透氣管型式見圖5-23,尺寸見表5-23。

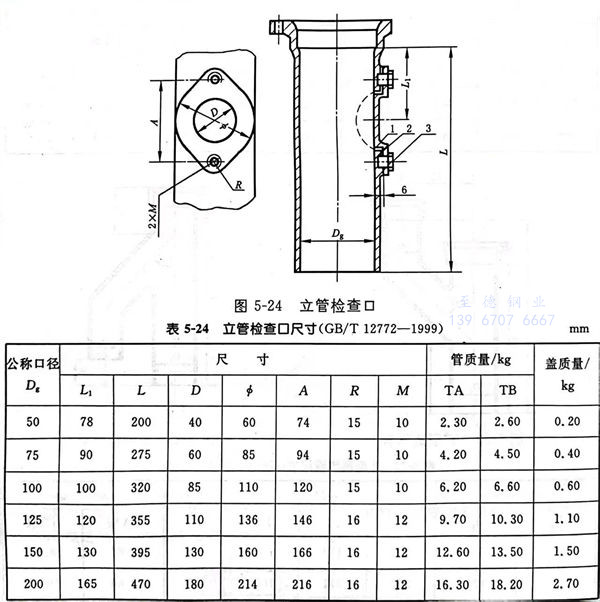

立管檢查口型式見圖 5-24,尺寸見表 5-24。
