可鍛鑄鐵是將白口鑄鐵坯件通過石墨化或氧化脫碳熱處理,改變其金相組織或成分,而獲得具有較高韌性的一種鑄鐵件。與灰鑄鐵管件相比,可鍛鑄鐵管件的優點是具有韌性,其屈服強度與鋼近似。


 可鍛鑄鐵管件與管子的連接為螺紋連接,通常適用于公稱通徑為6~150 mm(即DN6~DN150),輸送水、油、空氣、煤氣、蒸汽用的一般管路連接上。

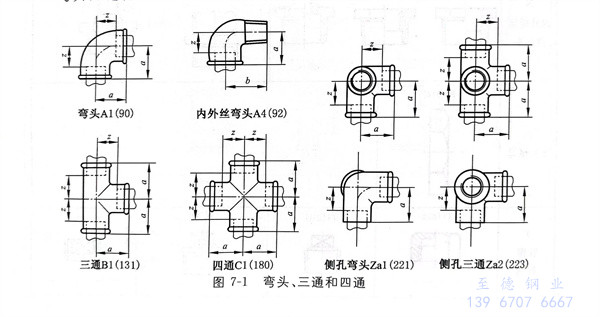

1. 彎頭、三通和四通

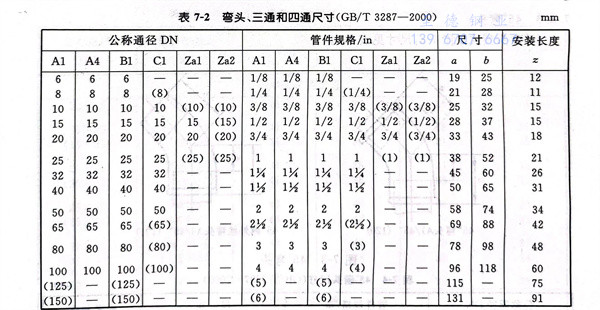

 彎頭、三通和四通型式見圖 7-1 ,尺寸見表 7-2 。



2. 異徑彎頭

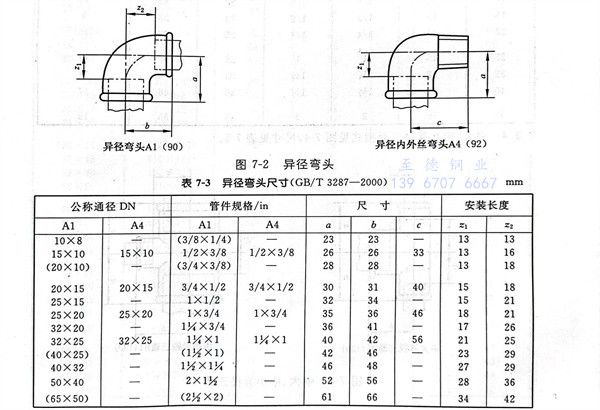

 異徑彎頭型式見圖 7-2,尺寸見表 7-3。


圖 2.jpg

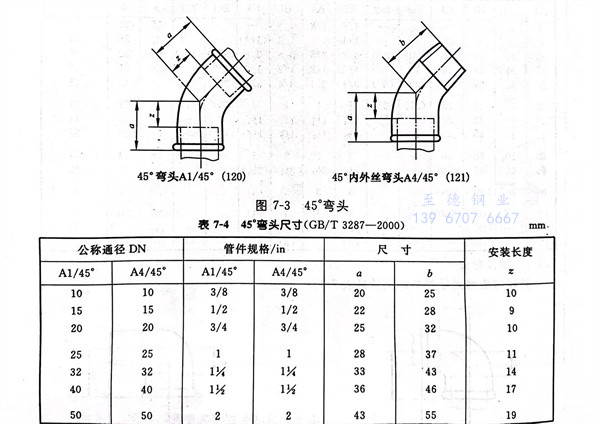

3. 45°彎頭


  45°彎頭型式見圖 7-3 ,尺寸見表 7-4 。

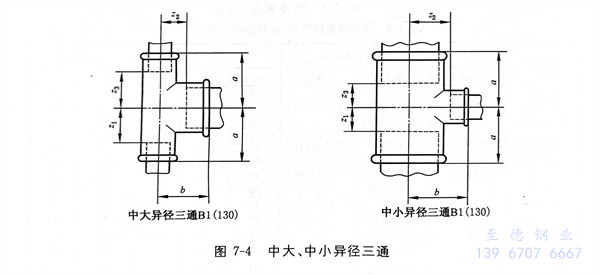

4. 中大、中小異徑三通

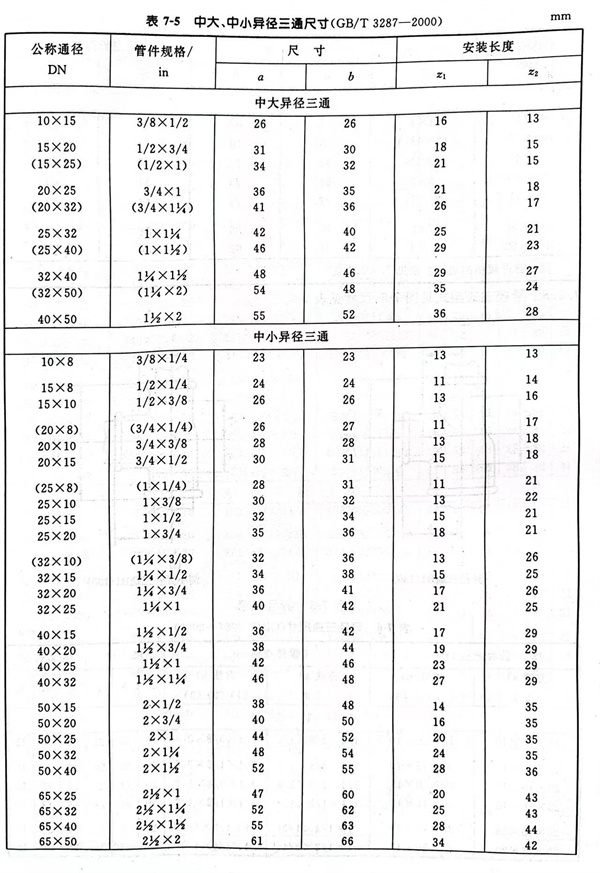

  中大、中小異徑三通型式見圖 7-4 ,尺寸見表 7-5 。

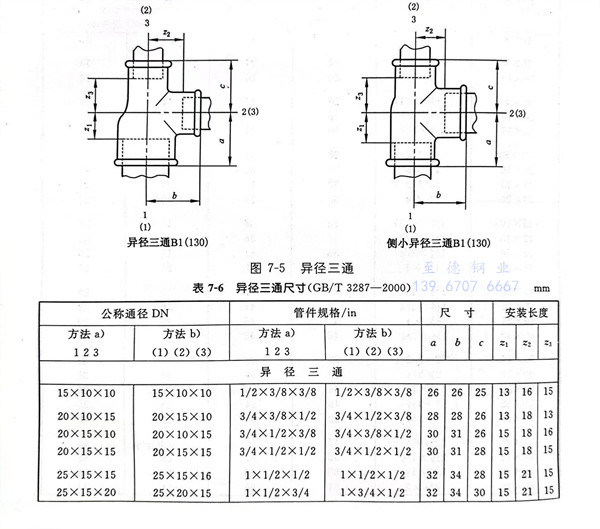

5. 異徑三通


  異徑三通型式見圖 7-5 ,尺寸見表 7-6 。

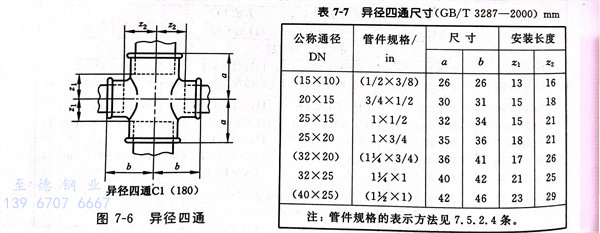

6. 異徑四通


   異徑四通型式見圖 7-6 ,尺寸見表 7-7 。




7. 短月彎、單彎三通和雙彎彎頭


 短月彎、單彎三通和雙彎彎頭型式見圖 7-7 ,尺寸見表 7-8 。

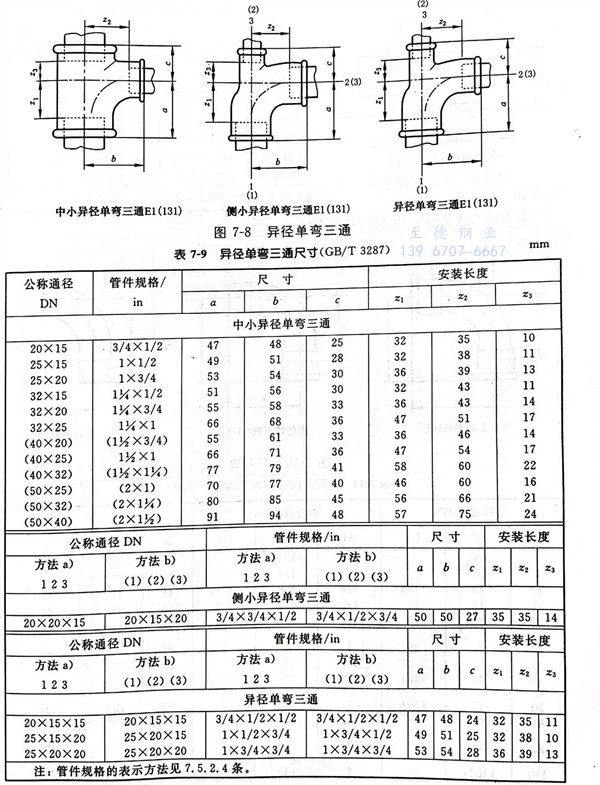

8. 異徑單彎三通


 異徑單彎三通型式見圖 7-8 ,尺寸見表 7-9 。

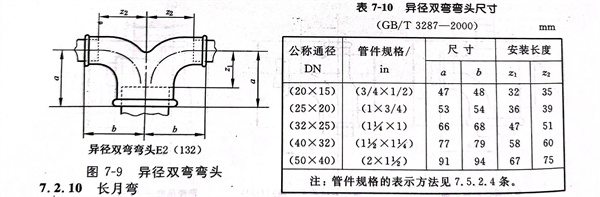

9. 異徑雙彎彎頭


 異徑雙彎彎頭型式見圖 7-9 ,尺寸見表 7-10 。

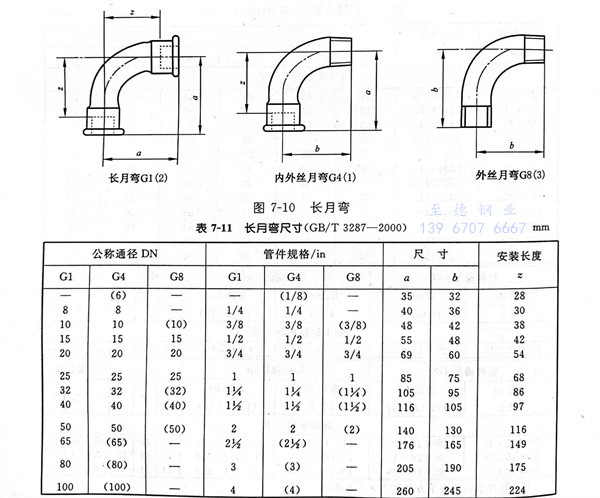

10. 長月彎


長月彎型式見圖 7-10 ,尺寸見表 7-11 。




11. 45°月彎

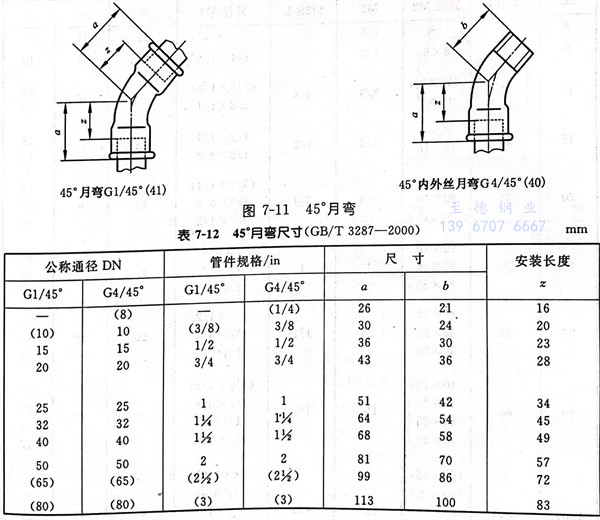

 45°月彎型式見圖 7-11 ,尺寸見表 7-12 。

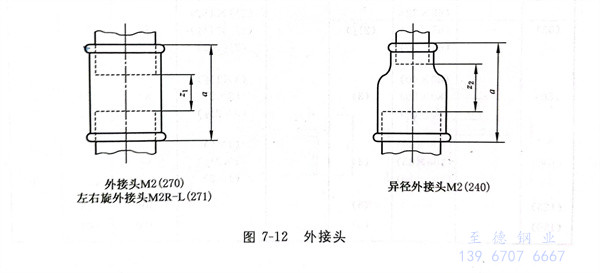

12. 外接頭

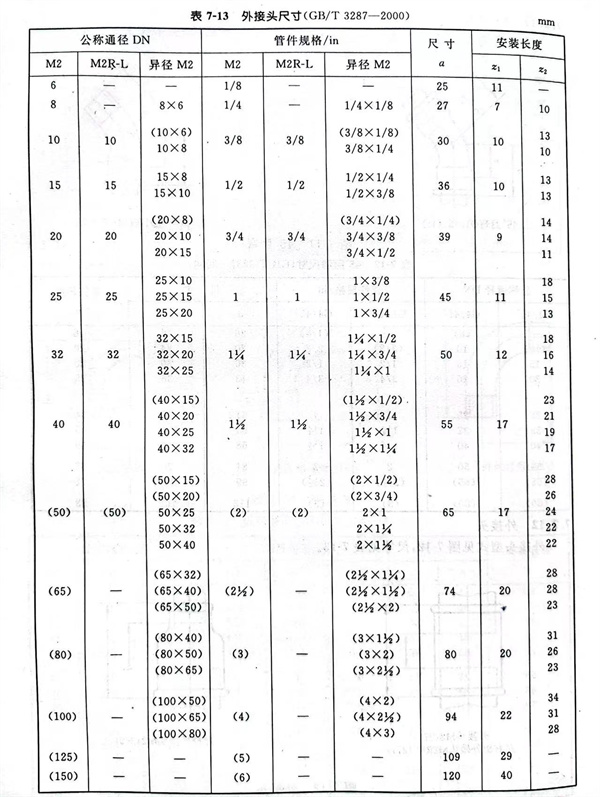

 外接頭型式見圖 7-12 ,尺寸見表 7-13 。

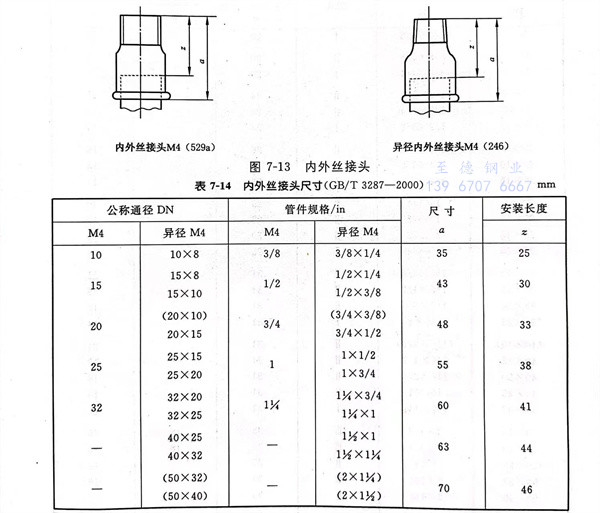

13. 內外絲接頭


 內外絲接頭型式見圖 7-13 ,尺寸見表 7-14 。

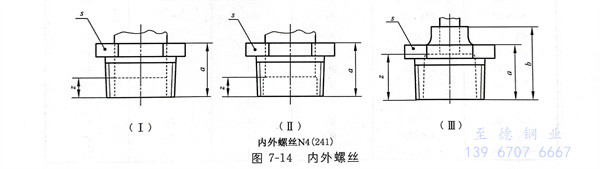

14. 內外螺絲

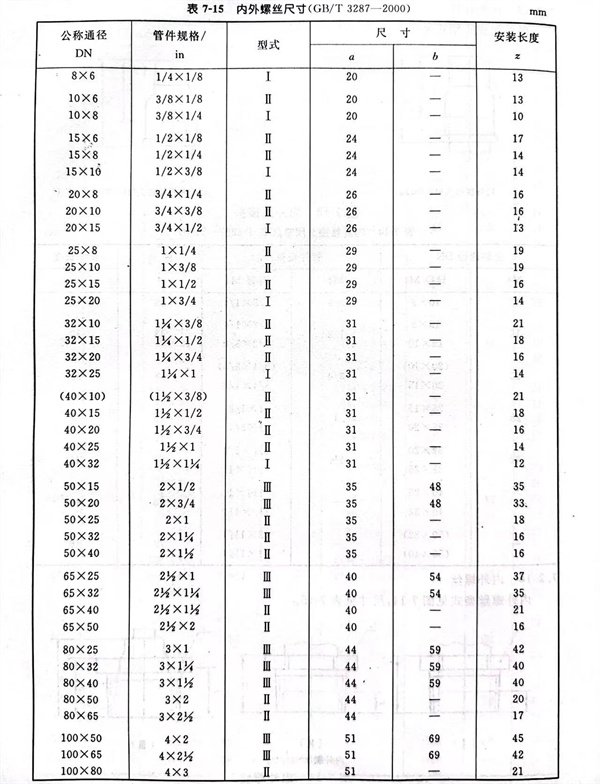

內外螺絲型式見圖 7-14 ,尺寸見表 7-15 。

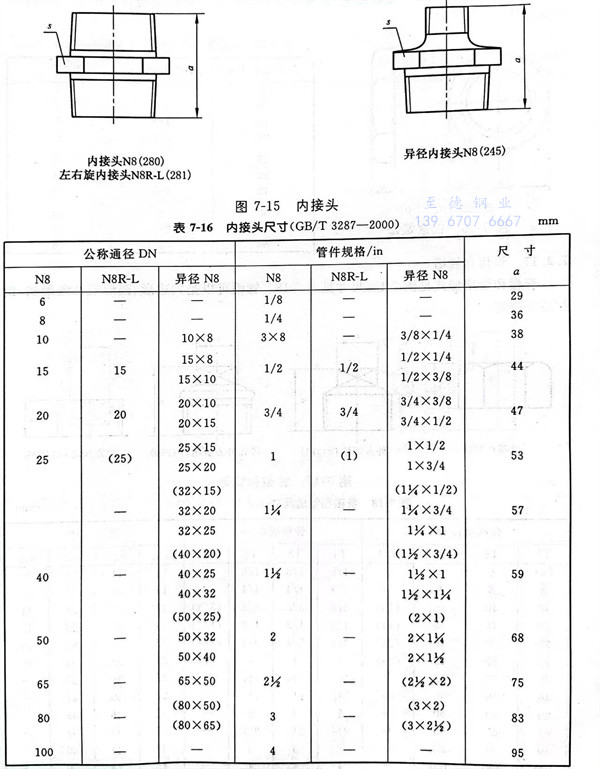

15. 內接頭


內接頭見圖 7-15 ,尺寸見表 7-16 。




16. 鎖緊螺母

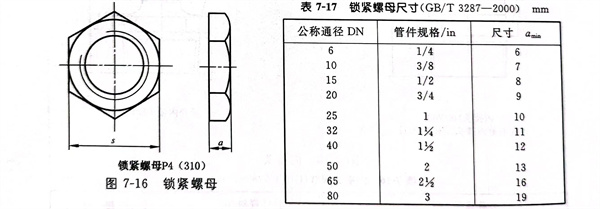

 鎖緊螺母型式見圖7-16,尺寸見表7-17。鎖緊螺母可以是平的或凹入式的,允許加工一個表面。s尺寸(扳手對邊寬度)由制造商自行決定。螺紋應符合GB/T 7307《非螺紋密封管螺紋》的規定。




17. 管帽和管堵


 管帽和管堵型式見圖7-17,尺寸見表7-18。管帽可以是六邊形、圓形或其他形狀,由制造方?jīng)Q定。

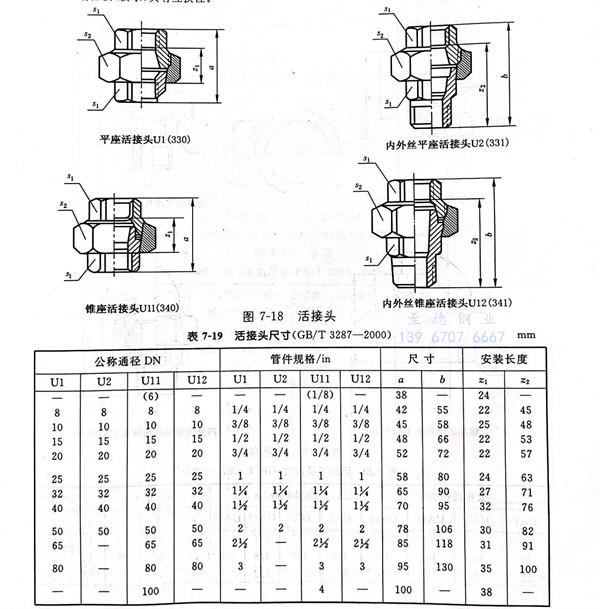

18. 活接頭


 活接頭型式見圖7-18,尺寸見表7-19。其他類型座的設計和材料應符合表中所給出的尺寸a、b。 墊圈見7.2.20條。  活接頭U1和U2可否同套管一起供應由制造方?jīng)Q定。




  注:活接頭(無論是否有適合于閥座設計的墊圈)應作為一個完整組件來使用,因為活接頭的部件可以由不同的制造商來加工,也可以不同類型活接頭的部件由同一個制造商來做,這些部件沒有必要(要求)具有互換性。

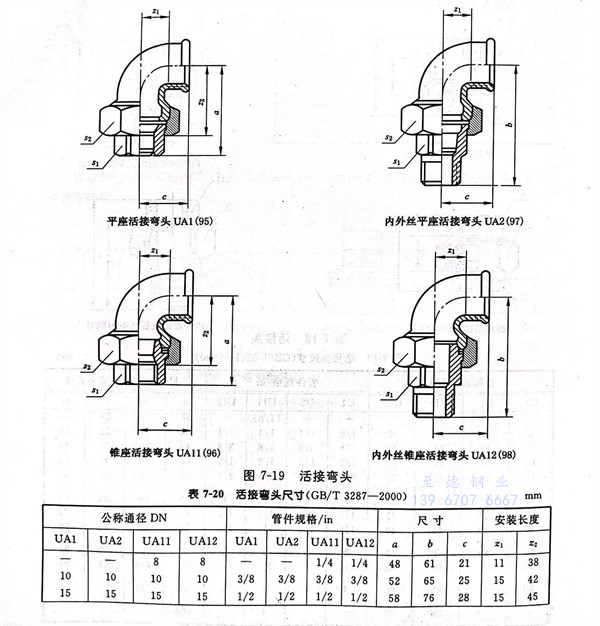

19. 活接彎頭

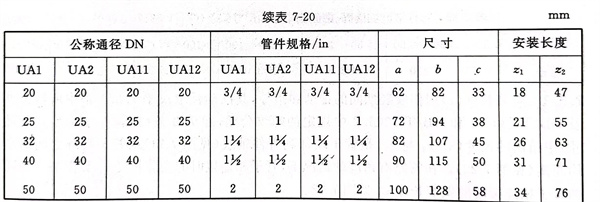

  活接彎頭型式見圖7-19,尺寸見表7-20。其他類型座的設計和材料應符合表中給出的尺寸a、b和c。





  注:活接頭(無論是否有適合于閥座設計的墊圈)應作為一個完整組件來使用,因為活接頭的部件可以由不同的制造商來加工,也可以不同類型活接頭的部件由同一個制造商來做,這些部件沒有必要(要求)具有互換性。

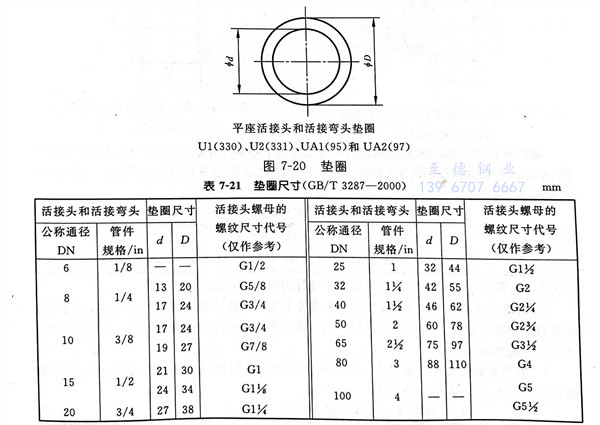

20. 墊圈


  墊圈的型式見圖 7-20 ,尺寸見表 7-21 。




 墊圈材料和厚度根據用途,訂貨時由供需雙方協定。
