1. 管件的主要尺寸見7.2條。在沒有規定最大或最小尺寸時，管件從端面到端面，端面到中心的尺寸偏差見表7-22。




  注：活接頭端面到端面和端面到中心的尺寸，由于管件公差和設計的綜合影響，最后的裝配結果可能不符合所給公差。

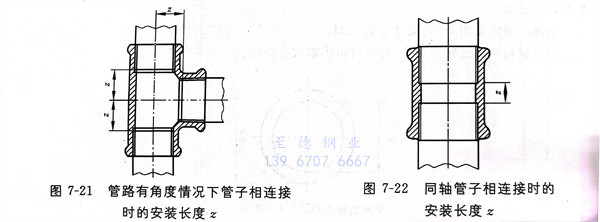

2. 安裝長度用作安裝期間的幫助和指導，其準確性取決于7.3.1條中所給公差及GB／T 7306.1和GB／T 7306.2中規定的螺紋公差，在7.2條（即管件結構型式及尺寸）中給出的尺寸（z1、z2與z3）是管子端部到管件軸線（見圖7-21）或管子端部之間的平均距離（見圖7-22）。在管路有角度的情況下，管子相連接時的安裝長度z1見圖7-21。同軸管子相連接時的安裝長度z1見圖7-22。


圖 21.jpg


這些安裝尺寸給出的是端面到端面或端面到中心的尺寸減去平均配合長度計算得到的，平均配合長度是按GB／T 7306.1和GB／T 7306.2給出的尺寸加以圓整。平均配合長度見表7-23。





3. 扳手平面對邊寬度尺寸，S取決于管件的設計，由制造方確定。


  a. 管堵的平面應是方形的，其他小于或等于3/4管件的平面應是六邊形的，大于3/4的管件的平面可以是六邊形或八邊形?；罱宇^零件的平面（除連接螺母外）可以是六邊、八邊或十邊形的。


  b. 扳手平面的最小厚度見表7-24。對鎖緊螺母任何形式的倒角均不應使扳手平面的厚度小于表7-24中給出的尺寸。




4. 螺紋


 a. 管件螺紋應符合GB／T7306.1-2000《55°密封管螺紋 第1部分：圓柱內螺紋與圓錐外螺紋》和GB／T 7306.2-2000《55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋》的規定，外螺紋為圓錐形（R），內螺紋可以是圓柱形（Rp）或圓錐形（Rc）。


 b. 活接頭螺母的螺紋與螺母配合的螺紋應符合GB／T 7307-2001《55°非密封管螺紋》的規定，允許采用公制螺紋，應符合GB／T 192-2003《普通螺紋 基本牙型》、GB／T 193-2003《普通螺紋 直徑與螺距系列》、GB／T 196-2003《普通螺紋 基本尺寸》和GB／T 197-2003《普通螺紋 公差》中外螺紋6級、內螺紋7級的規定。鎖緊螺母應符合GB／T 7307的規定。


 c. 螺紋軸線夾角的極限偏差


   管件螺紋的軸線應是精確的，測定角度的偏差不超過±0.5°。


 d. 螺紋端面的倒角


   管件螺紋端面必須倒角，內螺紋最小夾角為90°，端面倒角直徑大于螺紋的大徑。外螺紋最小夾角為60°，端面倒角的直徑應小于端面螺紋的小徑。
