一、管件材料

1. 管件應(yīng)使用符合GB／T 9440《可鍛鑄鐵件》的可鍛鑄鐵材料（其他見7.4.1.2條），所用材料根據(jù)設(shè)計(jì)者的要求按下列牌號(hào)選?。ㄒ?.4.4.1條）：

     KTB 400-05 或KTB 350-04用于白心可鍛鑄鐵；

     KTB 350-10或KTH 300-06用于黑心可鍛鑄鐵。

2. 使用機(jī)械性能不低于7.4.1.1規(guī)定的其他黑色金屬時(shí)，允許用于規(guī)格不大于3/8的直型管件，但不包括活接頭在內(nèi)。

二、熱鍍鋅層

  管件要求鍍鋅保護(hù)層時(shí)，應(yīng)采用熱鍍鋅工藝，并符合下列要求。

  對(duì)于黑色金屬材料的管件（見7.4.1.2條）選擇的鍍鋅層可與訂貨方協(xié)定。

1. 在形成的鋅層中，微量元素的百分比含量不允許超出下列規(guī)定的最大值：

   鋁（Al）    0.1%

   銻（Sb）   0.01%

   砷（As）   0.02%

   鉍（Bi）    0.01%

   鎘（Cd）   0.01%

   銅（Cu）   0.1%

   鉛（Pb）   1.6％，個(gè)別情況下1.8％

   錫（Sn）   0.1%

 2. 鍍鋅層相關(guān)表面鋅的質(zhì)量不小于500g／㎡，以5件管件鋅的質(zhì)量作平均值，相當(dāng)于平均覆蓋厚度為70μm，個(gè)別樣件不小于450g／㎡（63μm）。

 3. 鍍鋅管件表面鍍層應(yīng)均勻連續(xù)，內(nèi)表面鋅層應(yīng)無鋅疤、毛刺和非金屬附著物。

三、管件表面的防銹處理

 管件的表面應(yīng)作防銹處理，防銹材料不應(yīng)帶有多環(huán)芳香族的碳?xì)浠衔铩?/span>

四、設(shè)計(jì)

1. 按選擇的材料（見7.4.1.1條）和螺紋（見7.3.4.1條）所對(duì)應(yīng)的設(shè)計(jì)符號(hào)來識(shí)別管件。設(shè)計(jì)符號(hào)見表7-25。

注：對(duì)僅有外螺紋的管件，其設(shè)計(jì)符號(hào)應(yīng)與帶有內(nèi)螺紋，并且具有相同材料等級(jí)的管件規(guī)定的設(shè)計(jì)符號(hào)相同。

 2. 管件的型式和尺寸應(yīng)符合7.2條的規(guī)定。

 3. 內(nèi)螺紋管件外徑的端部應(yīng)以方邊或圓邊形式加強(qiáng)。端部是多角形的除外，在形狀上考慮扳手平面或管件有側(cè)向出口的地方（代號(hào)Za1和Za2）。

 4. 制造方可自行決定加肋，肋的高度不能超出加強(qiáng)方邊或圓邊的高度。

 5. 鎖緊螺母可以是普通平面形的或凹人式的，允許加工一個(gè)表面。

 6. 在管件型式和尺寸中，圖7-18和圖7-19給出兩種典型的活接頭座及其標(biāo)記，其他型式座的設(shè)計(jì)和座的材料也應(yīng)該符合圖7-18和圖7-19提供的尺寸及其他要求，這種活接頭沒有正式標(biāo)記。

五、性能

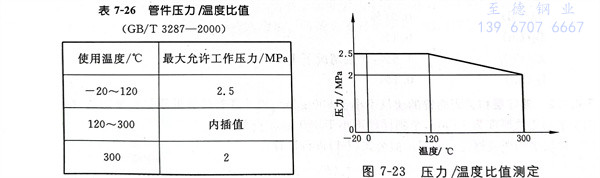

 1. 所有管件應(yīng)符合表7-26中給出的最大允許工作壓力和溫度范圍。管件所要求的壓力／溫度比值見表7-26。溫度為120℃與300℃之間的壓力值用線性插入法按圖7-23確定。管件正常使用的溫度不低于-20℃。對(duì)溫度低于-20℃的特殊用途管件，訂貨方應(yīng)在訂貨協(xié)議中明確提出。

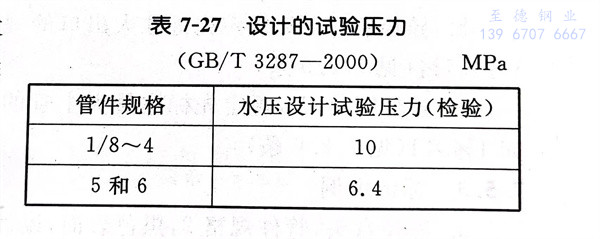

 2. 承受壓力的管件包括活接頭的組成部件應(yīng)能承受表7-27所規(guī)定的試驗(yàn)壓力。各種規(guī)格的管件應(yīng)按表7-27所要求的試驗(yàn)壓力進(jìn)行試驗(yàn)。

    在某溫度下，如果壓力大于1.5倍最大允許工作壓力（見7.4.5.1條），即使壓力低于表7-27給定值時(shí)，發(fā)生泄漏也是允許的。

 3. 管件與符合7.3.4條的螺紋件正確安裝時(shí)，應(yīng)能承受正常的各種力的作用。
