可鍛鑄鐵是將白口鑄鐵坯件通過石墨化或氧化脫碳熱處理,改變其金相組織或成分,而獲得具有較高韌性的一種鑄鐵件。與灰鑄鐵管件相比,可鍛鑄鐵管件的優點是具有韌性,其屈服強度與鋼近似。


可鍛鑄鐵管件與管子的連接為螺紋連接,通常適用于公稱通徑為6~150 mm(即DN6~DN150),輸送水、油、空氣、煤氣、蒸汽用的一般管路連接上。


一、標準的內容


 1. 符合標準的管件應包括以下標記內容:


   a. 管件的型式;


   b. 產品標準號;


   c. 符號;


   d. 管件規格;


   e. 表面狀態;


   f. 設計符號。


2. 允許的內容


   按照7.5.1.1條中標注的內容允許使用代號(見表7-1)和公稱通徑代替相對應的符號和管件規格。


二、標記的補充說明


 1. 對所有出口處規格相同的同徑管件,歸類于用一個規格表示。


 2. 有兩個出口端的異徑管件,按出口規格漸減的順序來規定(大出口~小出口)。

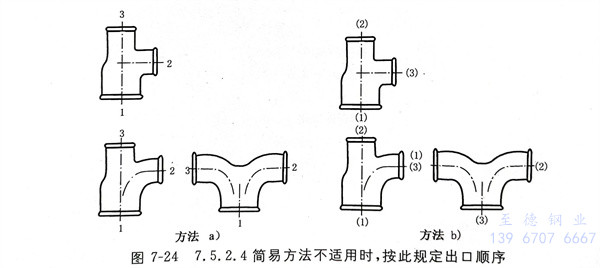

 3. 有兩個以上出口端并且出口規格不一樣的異徑管件,則按圖7-24中的方法a)或方法b)規定。


 4. 有兩個以上出口而主管規格不變的異徑管件,按下面簡易方法規定:


   a. 三通B1和E1,主管出口規格相同,而支管規格增大或減少,規定先標注主管規格后標注支管規格。


   b. 異徑雙彎E2,規定先標注大出口的規格,后標注兩個相等的較小出口規格。


   c. 異徑四通C1,規定先標注最大主管的規格,后標注兩個相等的較小支管規格。


圖 24.jpg


三、標記示例


 1. 等徑彎頭,管件規格 2,黑色表面,設計符號 A:


   彎頭 GB/T 3287 A1-2-Fe-A


2. 異徑三通,主管管件規格 2,支管管件規格 1,熱鍍鋅表面,設計符號C:


    三通 GB/T 3287 B1-2×1-Zn-C


3.異徑三通,主管管件規格1和規格3/4,支管管件規格1/2,黑色表面,設計符號分別為B和D:


  使用方法a):三通 GB/T 3287  B1-1×1/2×3/4-Fe-B


  使用方法b):三通 GB/T 3287  B1-1×3/4×1/2-Fe-D
