管件的型式與尺寸分為以米制單位表示的管件和以英制單位表示的管件兩個系列。


在米制單位表示的管件尺寸中,管件端部外徑(即與管子外徑相配的坡口處外徑)分為Ⅰ及Ⅱ兩個系列,Ⅰ系列為國際通用系列。


由于米制單位和英制單位的管件不能做到精確的等同,因此使用者必須分別采用兩種單位制。對于尺寸為米制單位的管件,其公稱尺寸用DN表示;對于尺寸為英制單位的管件,其公稱尺寸用NPS表示。兩者之間的關系見表8-2。




一、米制尺寸

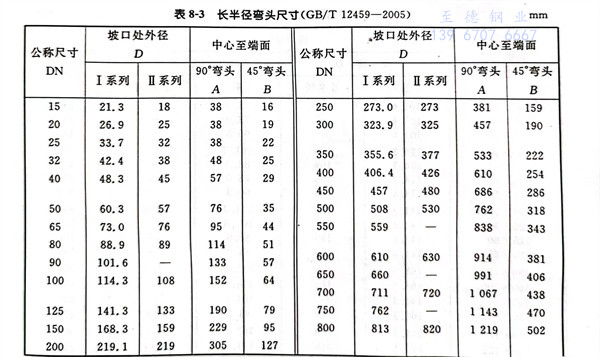

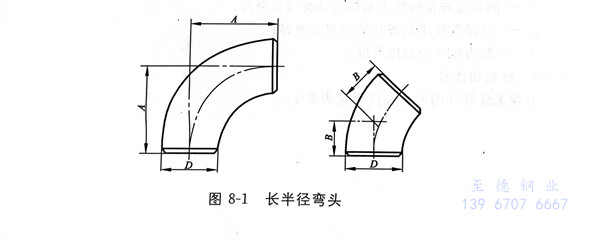

1. 長半徑彎頭型式見圖 8-1,尺寸見表 8-3 。

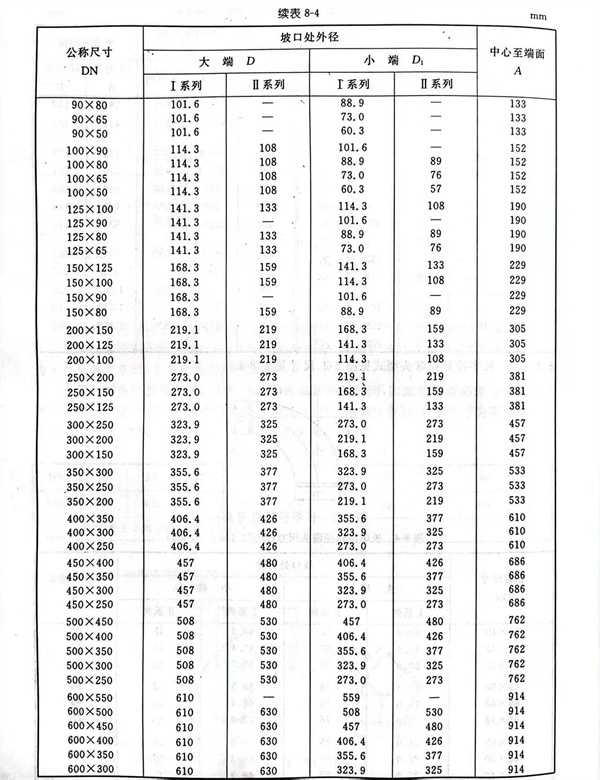

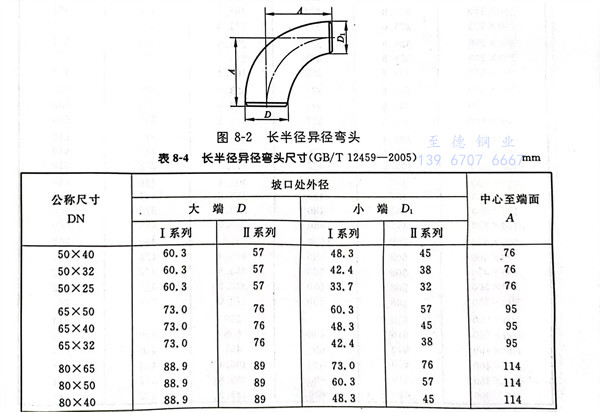

2. 長半徑異徑彎頭型式見圖 8-2,尺寸見表 8-4 。

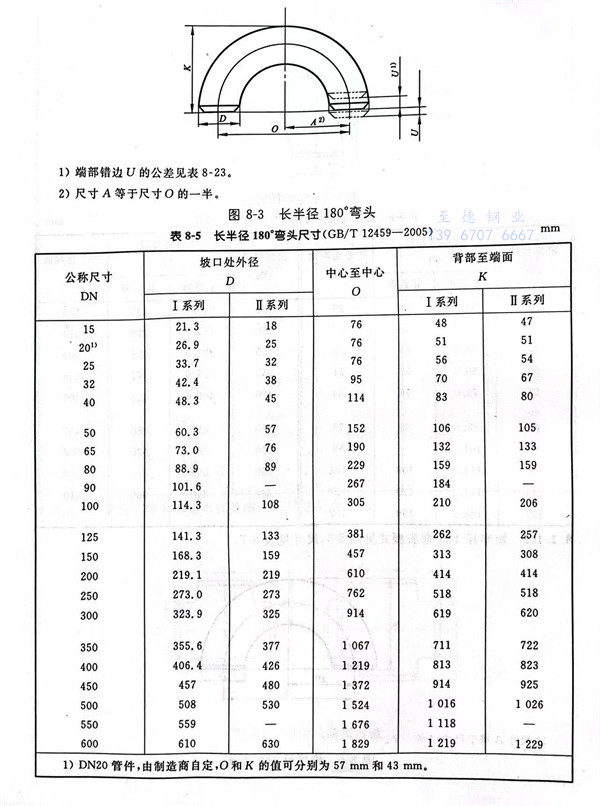

3. 長半徑180°彎頭型式見圖 8-3,尺寸見表 8-5 。

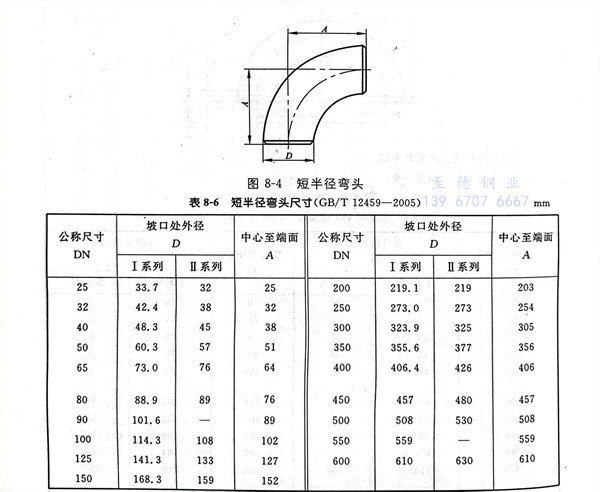

4. 短半徑彎頭型式見圖 8-4,尺寸見表 8-6 。

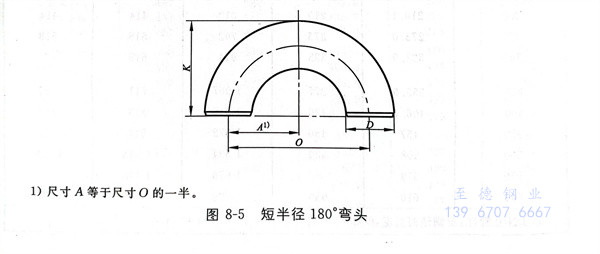

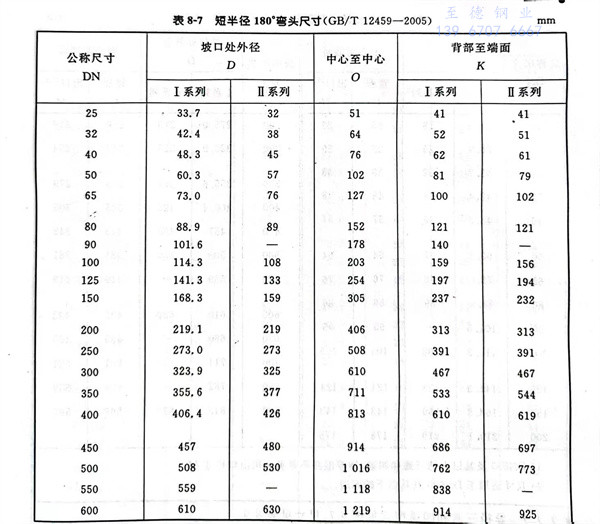

5. 短半徑180°彎頭型式見圖 8-5,尺寸見表 8-7 。

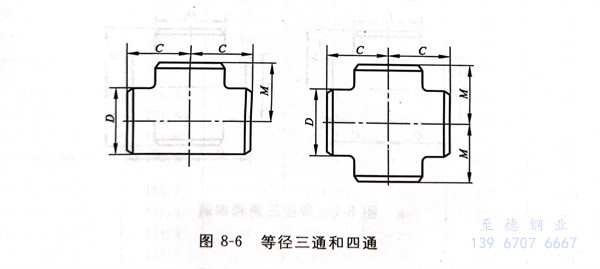

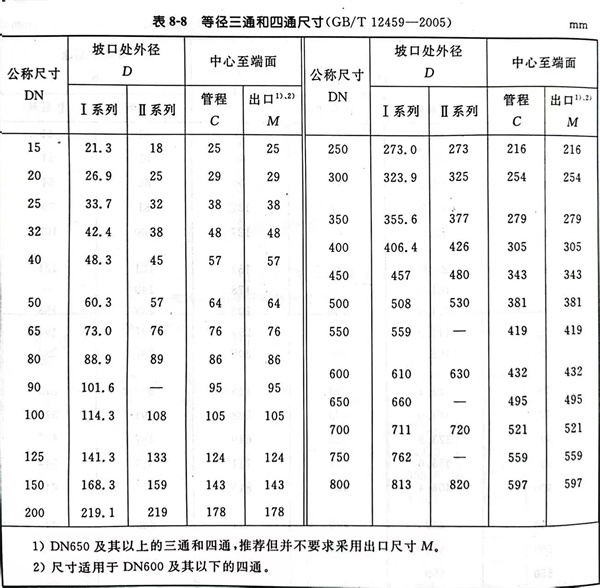

6. 等徑三通和四通型式見圖 8-6,尺寸見表 8-8 。

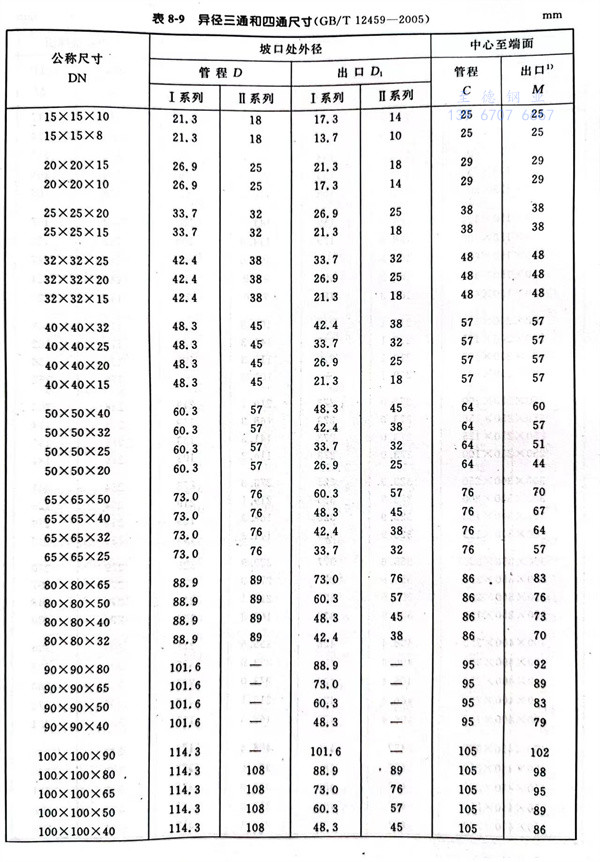

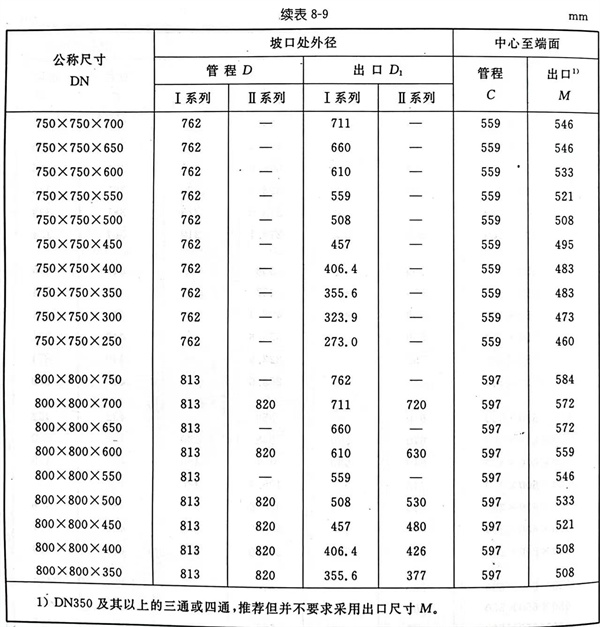

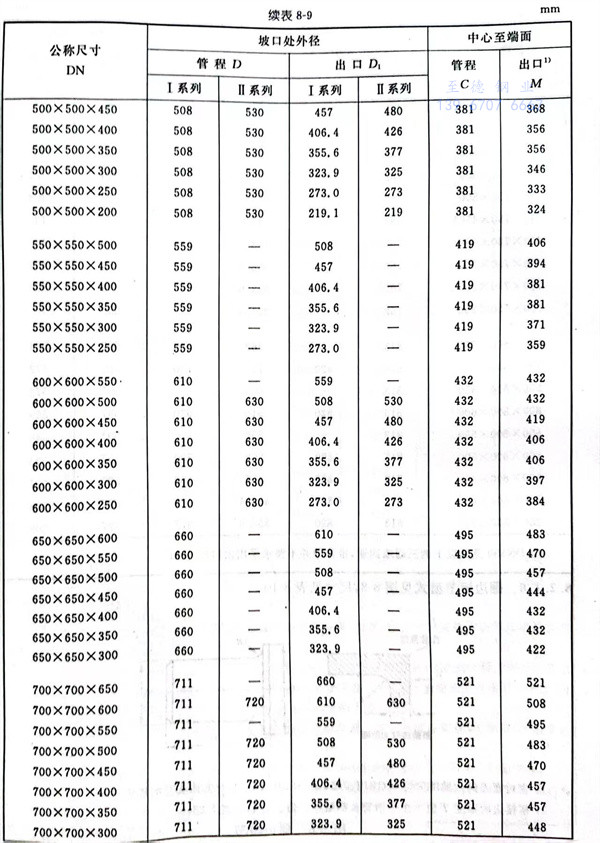

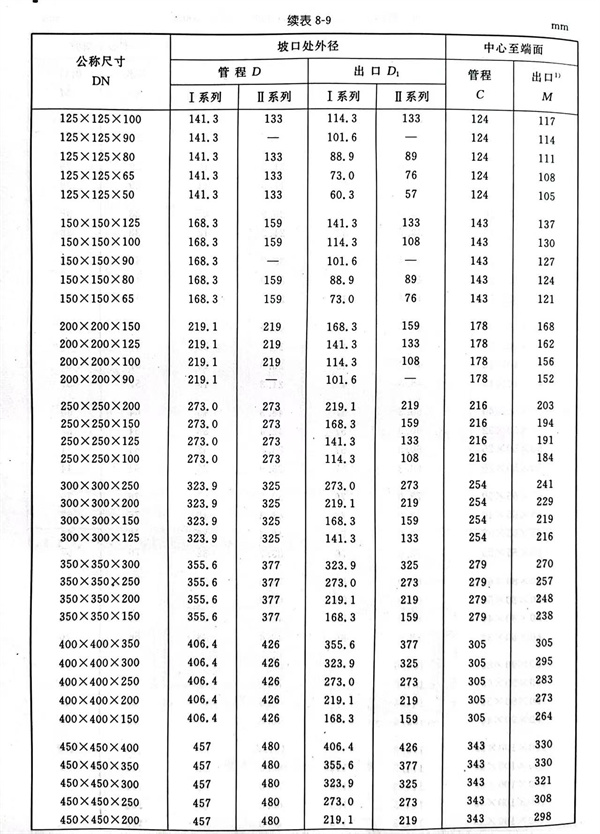

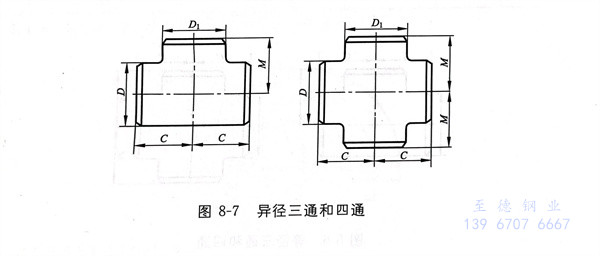

7. 異徑三通和四通型式見圖 8-7,尺寸見表 8-9 。

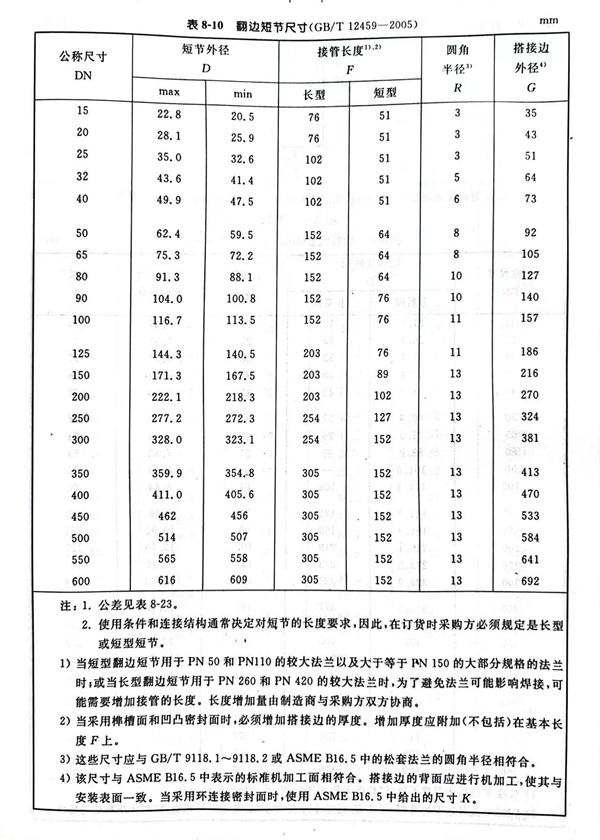

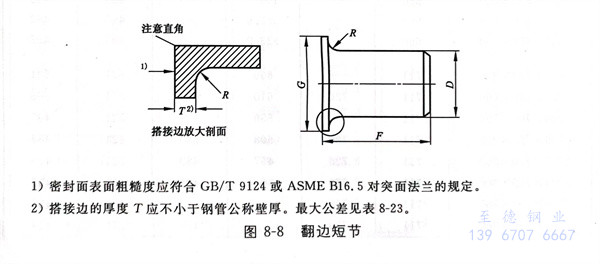

8. 翻邊短節型式見圖 8-8,尺寸見表 8-10 。


注:1.公差見表8-23。

       2.使用條件和連接結構通常決定對短節的長度要求,因此,在訂貨時采購方必須規定是長型或短型短節。

  a. 當短型翻邊短節用于PN50和PN110的較大法蘭以及大于等于PN150的大部分規格的法蘭時;或當長型翻邊短節用于PN260和PN420的較大法蘭時,為了避免法蘭可能影響焊接,可能需要增加接管的長度。長度增加量由制造商與采購方雙方協商。

  b. 當采用榫槽面和凹凸密封面時,必須增加搭接邊的厚度。增加厚度應附加(不包括)在基本長度F上。

  c. 這些尺寸應與GB/T 9118.1~9118.2或ASMEB16.5中的松套法蘭的圓角半徑相符合。

  d. 該尺寸與ASME B16.5中表示的標準機加工面相符合。搭接邊的背面應進行機加工,使其與安裝表面一致。當采用環連接密封面時,使用ASMEB16.5中給出的尺寸K。

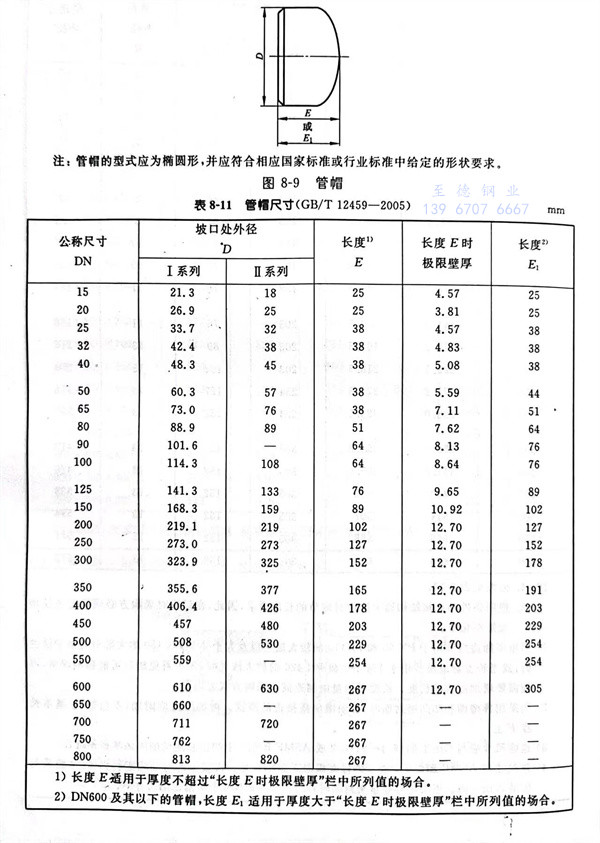

9. 管帽型式見圖 8-9,尺寸見表 8-11 。

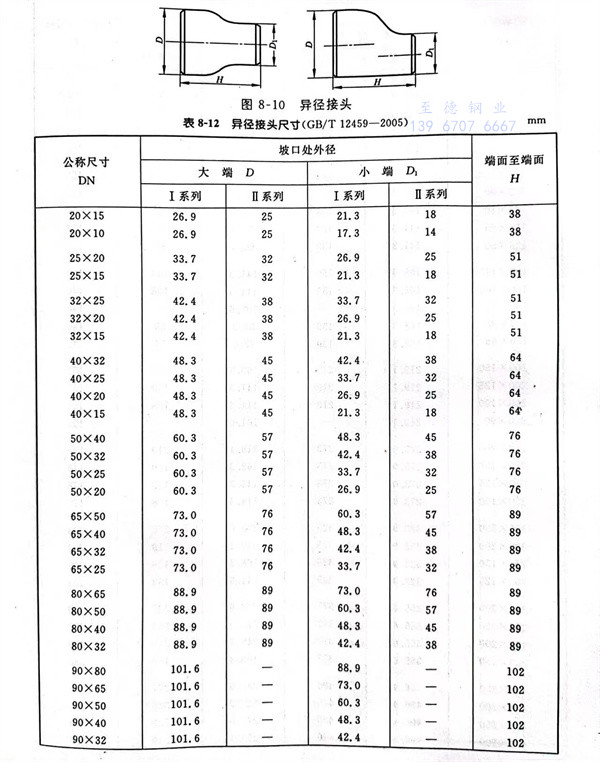

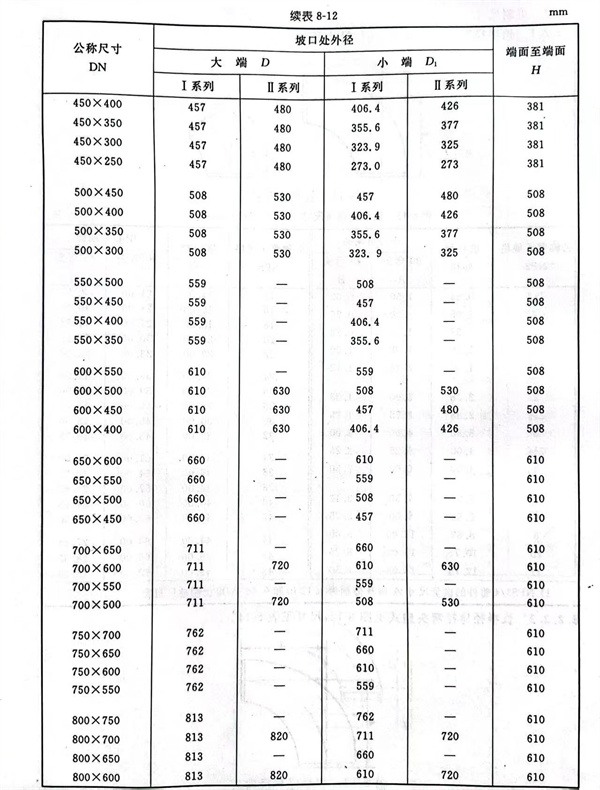

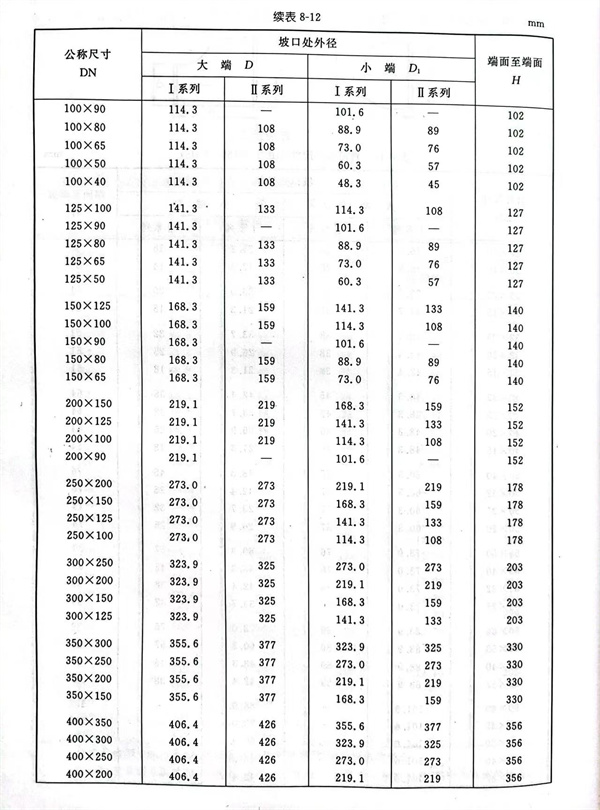

10. 異徑接頭型式見圖 8-10,尺寸見表 8-12 。





二、英制尺寸

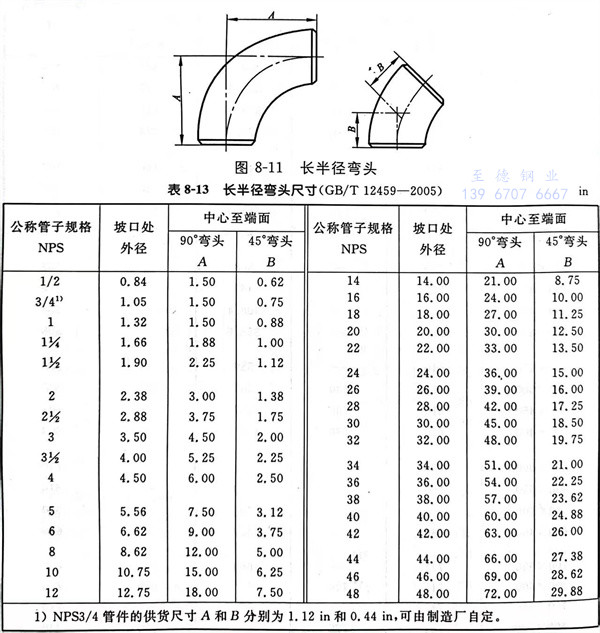

1. 長半徑彎頭型式見圖 8-11,尺寸見表 8-13 。

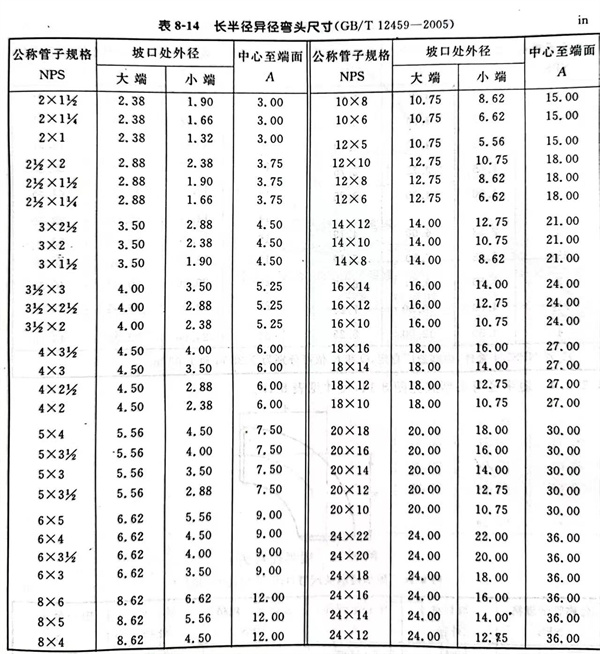

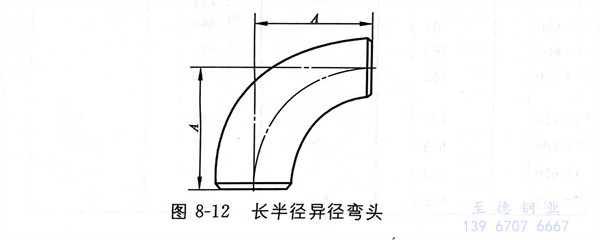

2. 長半徑異徑彎頭型式見圖 8-12,尺寸見表 8-14 。

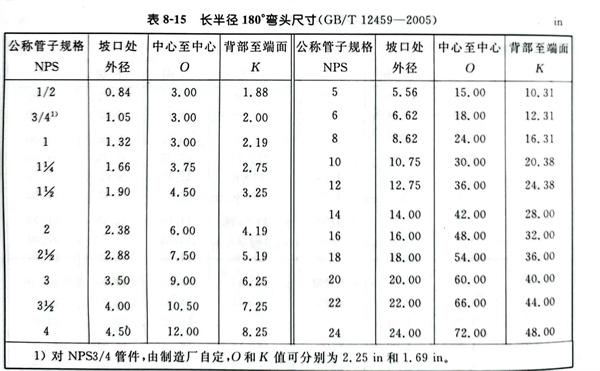

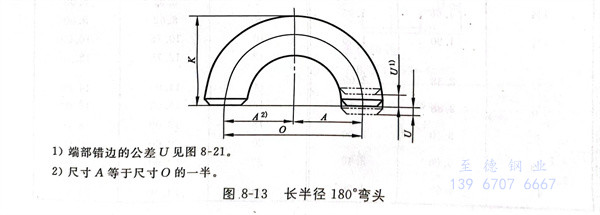

3. 長半徑180°彎頭型式見圖 8-13,尺寸見表 8-15 。

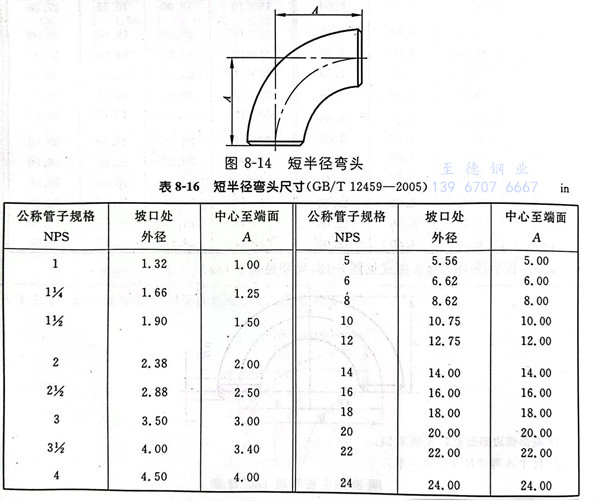

4. 短半徑彎頭型式見圖 8-14,尺寸見表 8-16 。

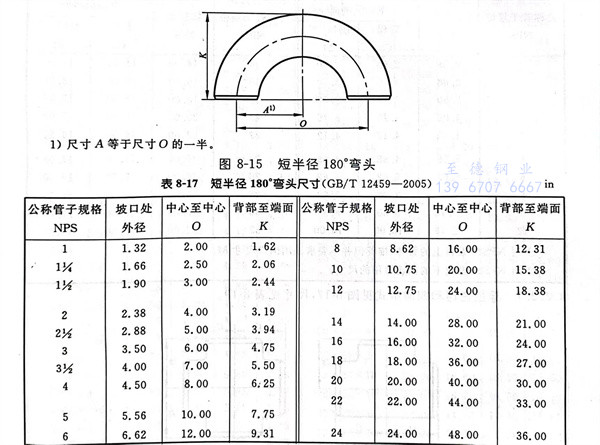

5. 短半徑180°彎頭型式見圖 8-15,尺寸見表 8-17 。

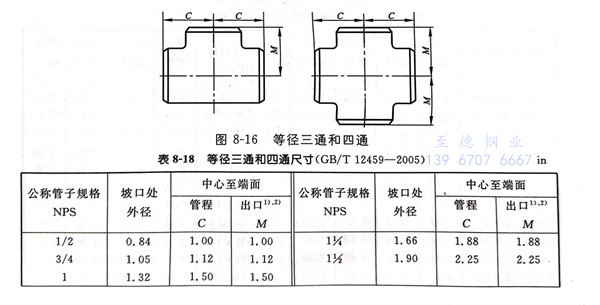

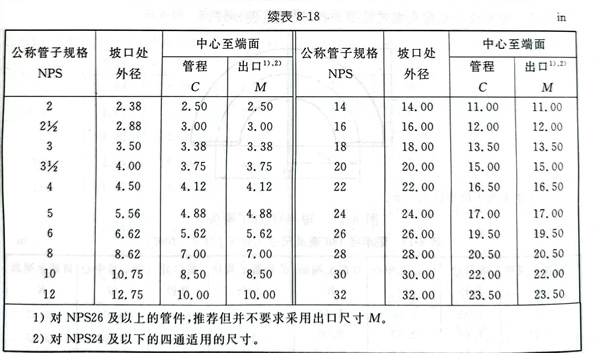

6. 等徑三通和四通型式見圖 8-16,尺寸見表 8-18 。

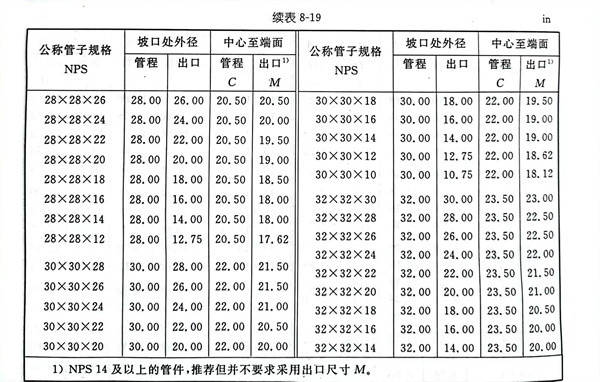

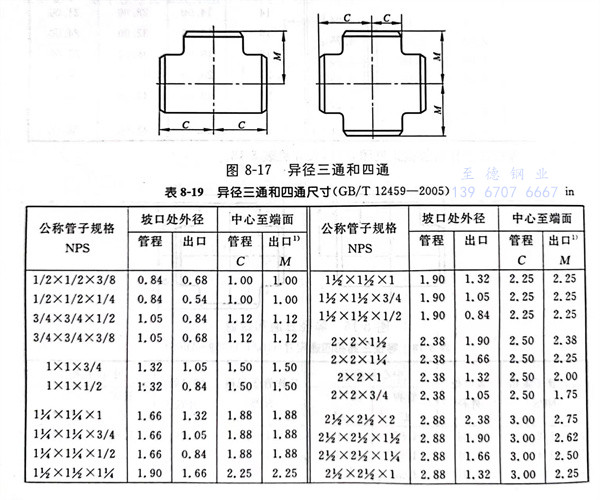

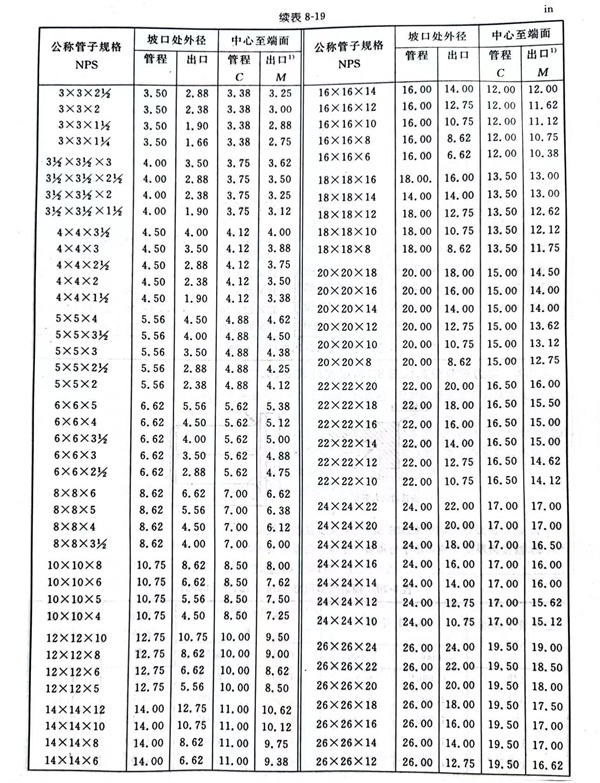

7. 異徑三通和四通型式見圖 8-17,尺寸見表 8-19 。

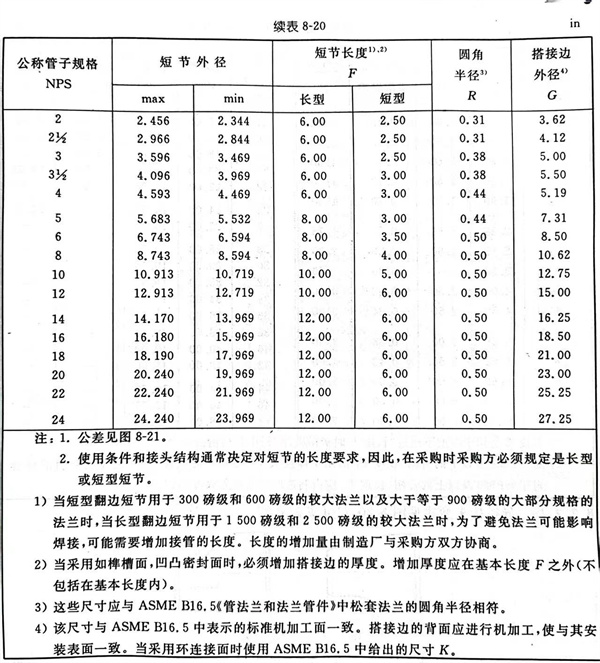

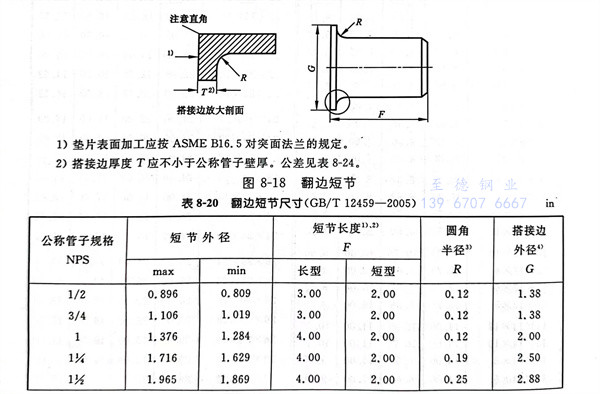

8. 翻邊短節型式見圖 8-18,尺寸見表 8-20 。


注:1.公差見圖8-21。

2.使用條件和接頭結構通常決定對短節的長度要求,因此,在采購時采購方必須規定是長型或短型短節。

1)當短型翻邊短節用于300磅級和600磅級的較大法蘭以及大于等于900磅級的大部分規格的法蘭時,當長型翻邊短節用于1500磅級和2500磅級的較大法蘭時,為了避免法蘭可能影響焊接,可能需要增加接管的長度。長度的增加量由制造廠與采購方雙方協商。

2)當采用如榫槽面,凹凸密封面時,必須增加搭接邊的厚度。增加厚度應在基本長度F之外(不包括在基本長度內)。

3)這些尺寸應與ASME B16.5《管法蘭和法蘭管件》中松套法蘭的圓角半徑相符。

4)該尺寸與ASME B16.5中表示的標準機加工面一致。搭接邊的背面應進行機加工,使與其安裝表面一致。當采用環連接面時使用ASMEB16.5中給出的尺寸K。

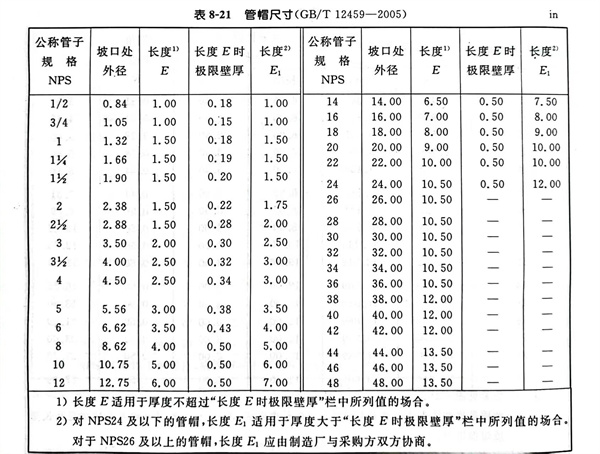

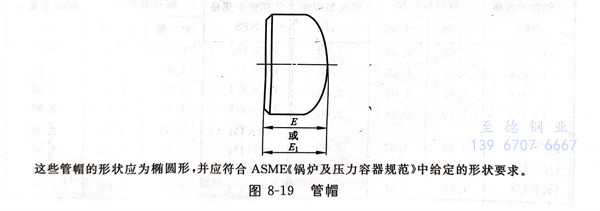

9. 管帽型式見圖 8-19,尺寸見表 8-21 。

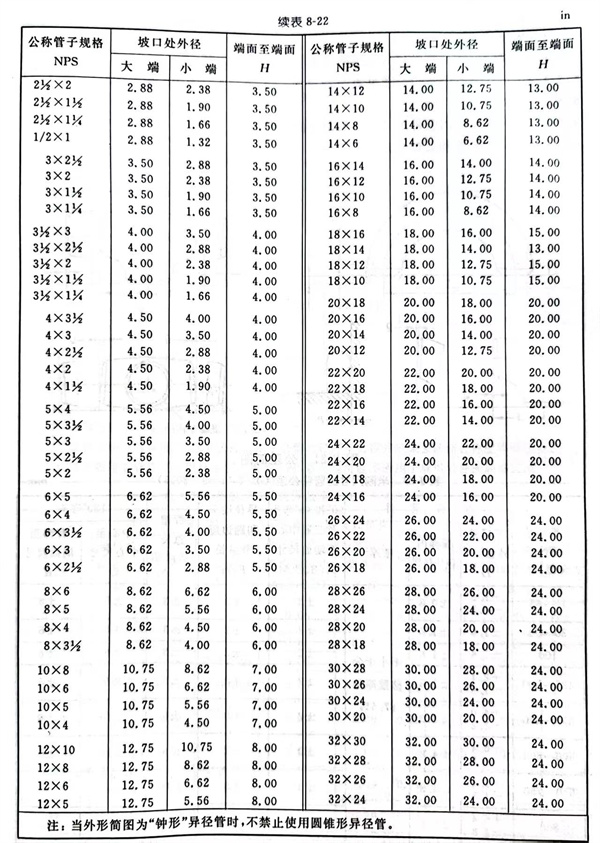

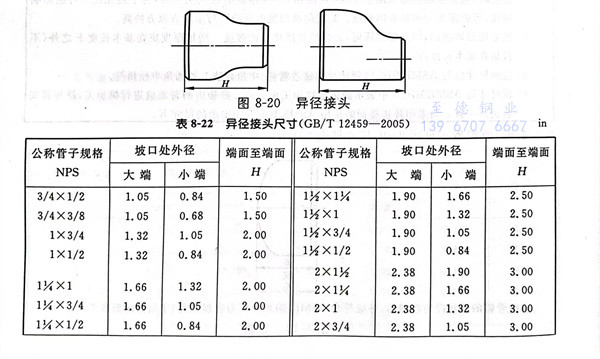

10. 異徑接頭型式見圖 8-20,尺寸見表 8-22 。
