管件與管子的連接方式采用對焊連接的稱為對焊管件。在對焊管件中,通常采用無縫鋼管推制加工而成的稱為對焊無縫管件。
本章涉及DN15~DN800(NPS 1/2~NPS 24)碳鋼、合金鋼和不銹鋼對焊無縫管件。
1. 管件的標志方法
管件可采用低應力鋼印、噴涂、雕刻或標簽等方式進行標志。
2. 管件的標志位置
只要管件規(guī)格許可,都應在管件上直接標志。無論何種標志方法,標志的位置應在管件的側面中心線附近,且易于觀察的部位,鋼印應避開高應力區(qū)。
3. 標志的內容
管件標志應包括如下內容:
a. 制造商的名稱或商標;
b. 公稱尺寸(包括外徑系列,外徑為Ⅰ系列時,不單獨標記;外徑為Ⅱ系列時,應進行標記);
c. 壁厚等級(或壁厚值);
d. 材料牌號;

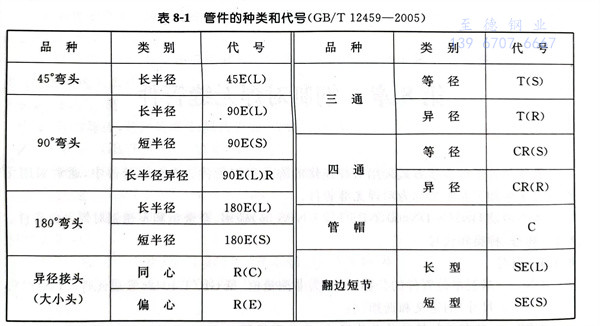

e. 產品代號(見表8-1);
f. 標準編號。
4. 例外
當管件規(guī)格不能進行完整標志,可逆上述順序省略識別標志或用標簽標志。
5. 標志示例
公稱尺寸DN100、外徑為Ⅰ系列、壁厚等級Sch40、材料牌號為15CrMo的90°短半徑彎頭,其標志為:
制造商的名稱或商標 DN100-Sch40-15CrMo 90E(S) GB/T 12459
公稱尺寸DN100x80、外徑為Ⅱ系列、壁厚等級Sch80、材料牌號為16Mn的同心異徑接頭,其標志為:
制造商的名稱或商標 DN100×80 Ⅱ-Sch80-16Mn R(C) GB/T 12459
公稱尺寸DN150、外徑為Ⅰ系列、壁厚為4.5mm、材料牌號為0Cr18Ni9的90°長半徑彎頭,其標志為:
制造商的名稱或商標 DN150-4.5-0Cr18Ni9 90E(L) GB/T 12459
