管件的尺寸分為以米制單位表示的管件和以英制單位表示的管件兩個系列。

在米制單位表示的管件尺寸中，管件端部外徑（即與管子外徑相配的坡口處外徑）分為Ⅰ及Ⅱ兩個系列，Ⅰ系列為國際通用系列。

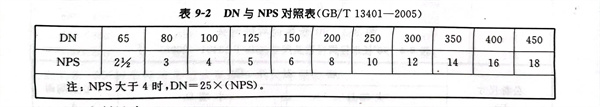

由于米制單位和英制單位的管件不能做到精確的等同，因此使用者必須分別采用兩種單位制。對于尺寸為米制單位的管件，其公稱尺寸用DN表示；對于尺寸為英制單位的管件，其公稱尺寸用NPS表示。兩者之間的關系見表9-2。

1. 米制尺寸

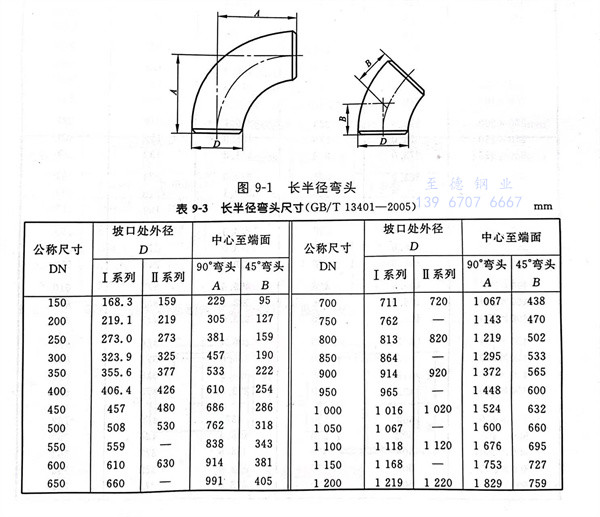

長半徑彎頭型式見圖 9-1，尺寸見表 9-3 。

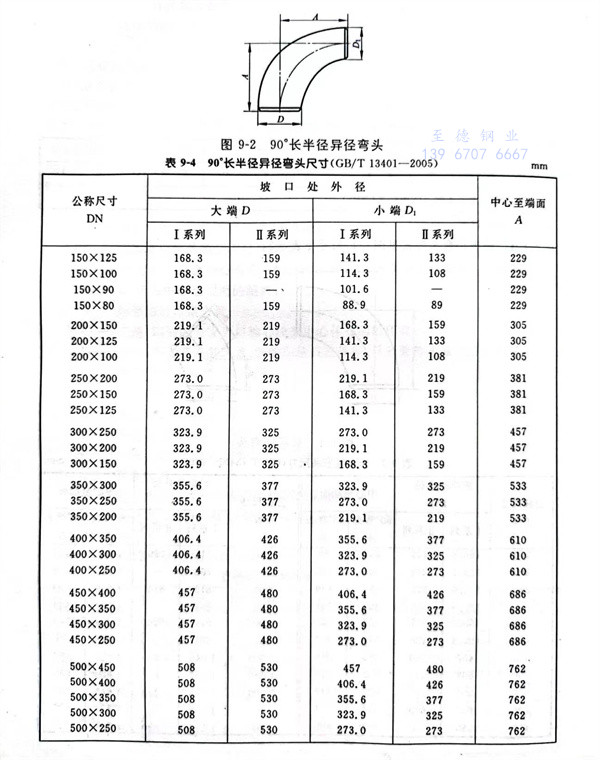

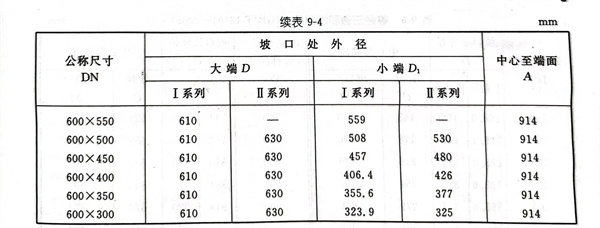

90°長半徑彎頭型式見圖 9-2，尺寸見表 9-4 。

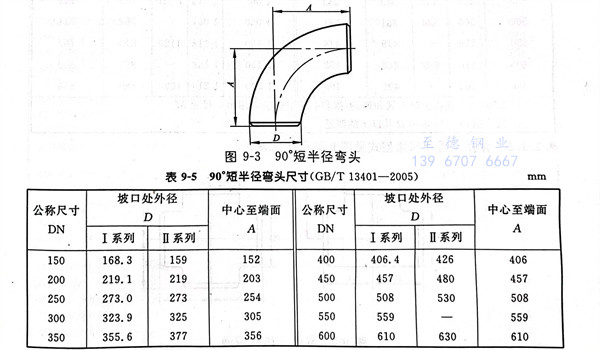

90°短半徑彎頭型式見圖 9-3，尺寸見表 9-5 。

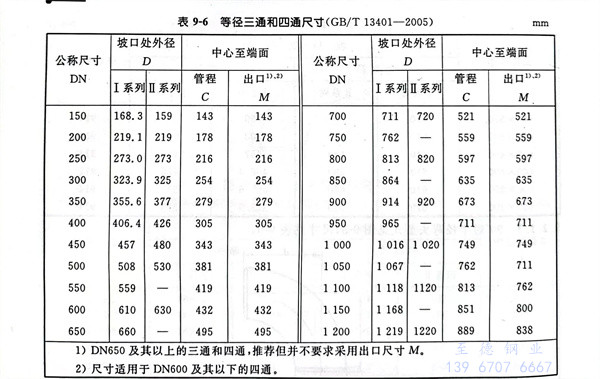

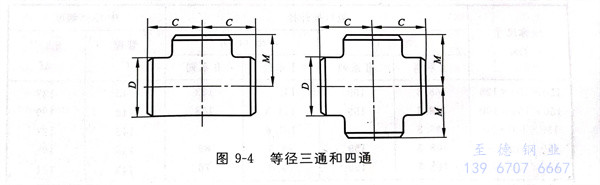

等徑三通和四通型式見圖 9-4，尺寸見表 9-6 。

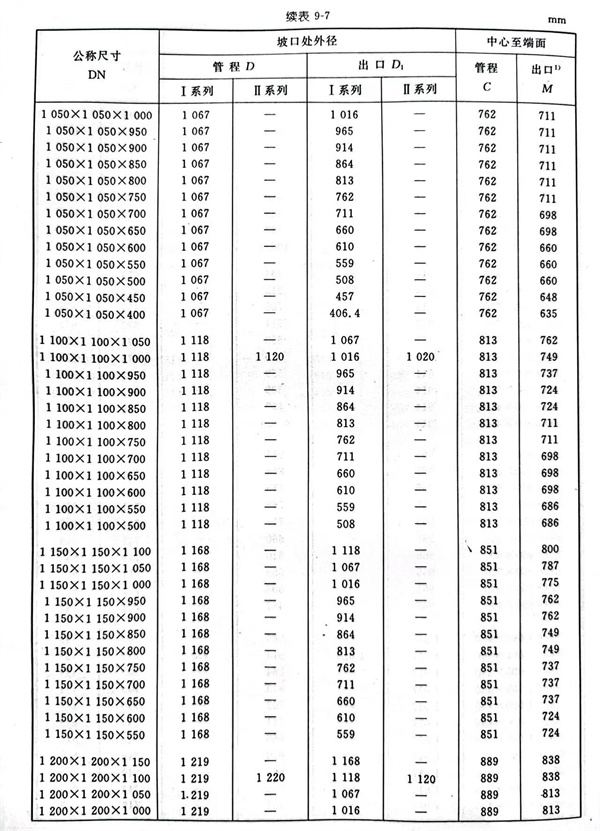

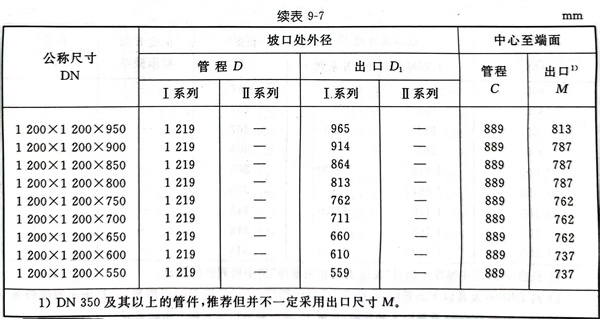

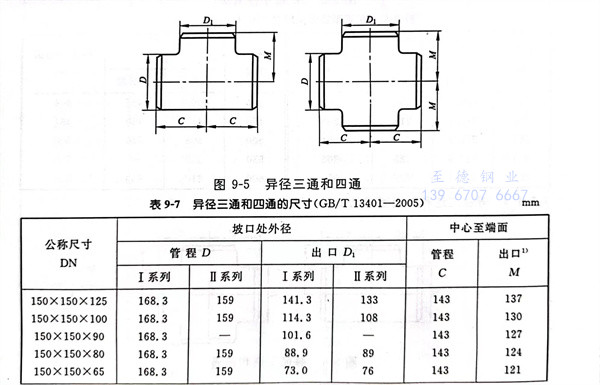

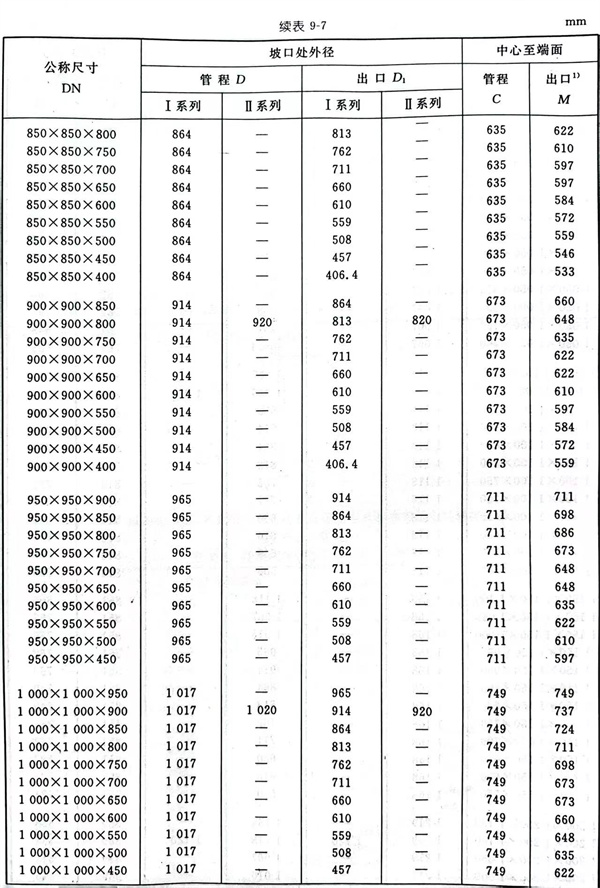

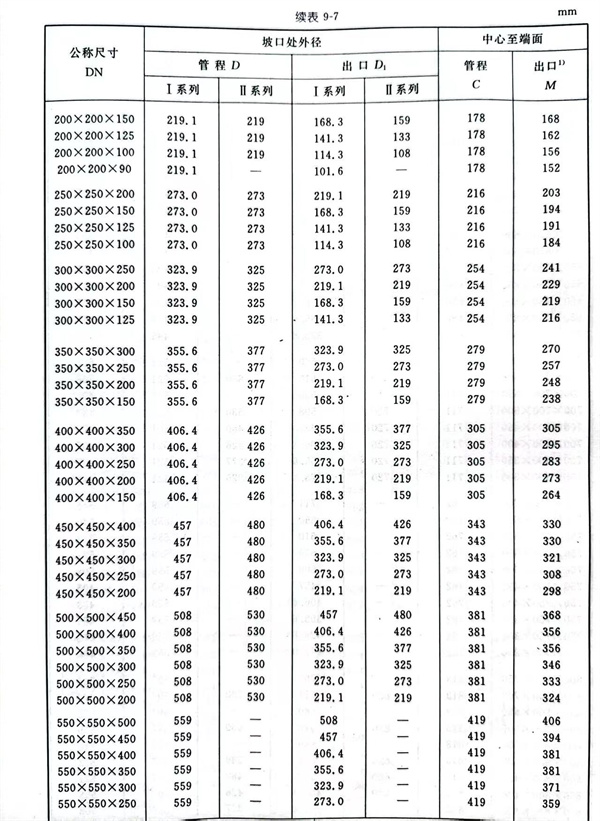

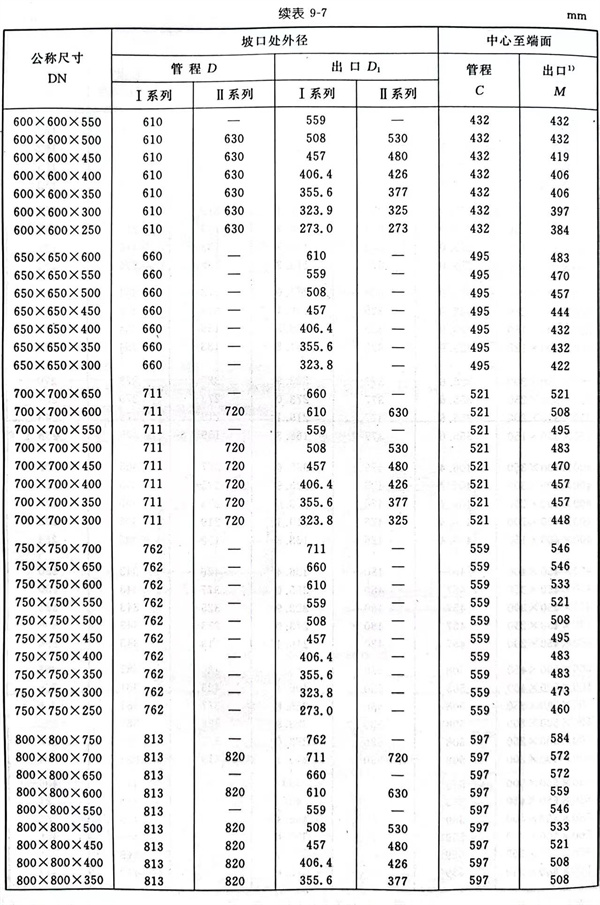

異徑三通和四通型式見圖 9-5，尺寸見表 9-7 。

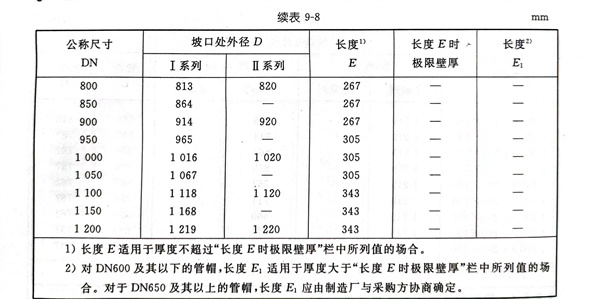

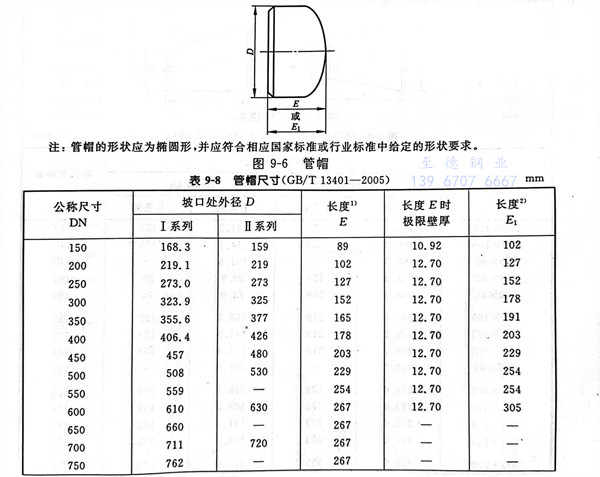

管帽型式見圖 9-6，尺寸見表 9-8 。

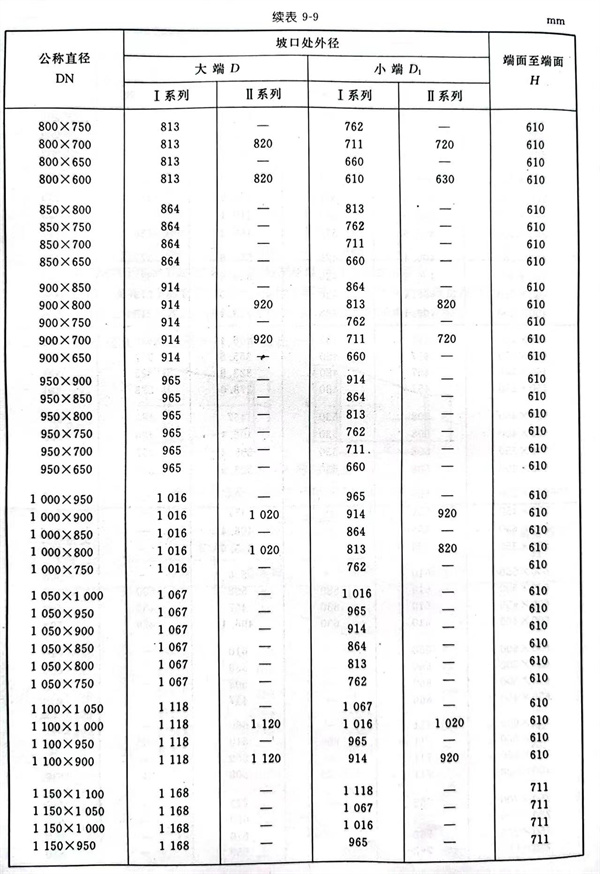

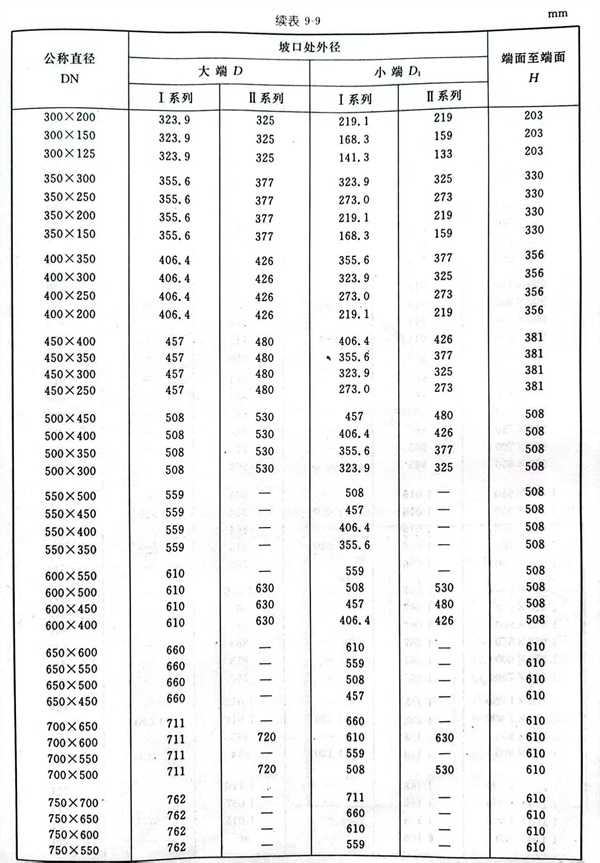

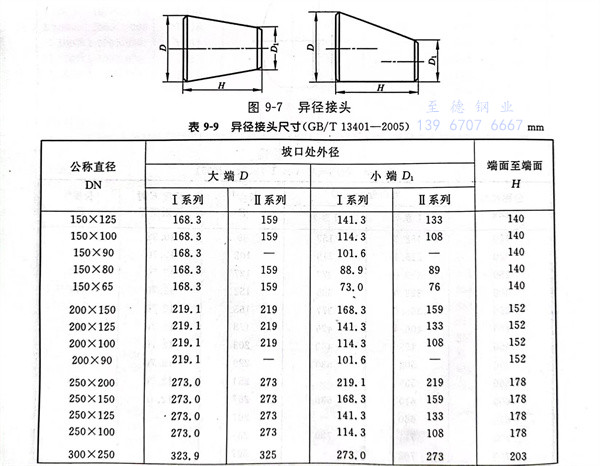

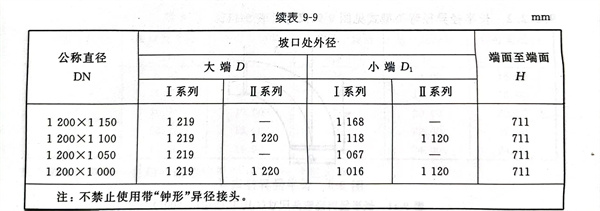

異徑接頭型式見圖 9-7，尺寸見表 9-9 。

2. 英制尺寸

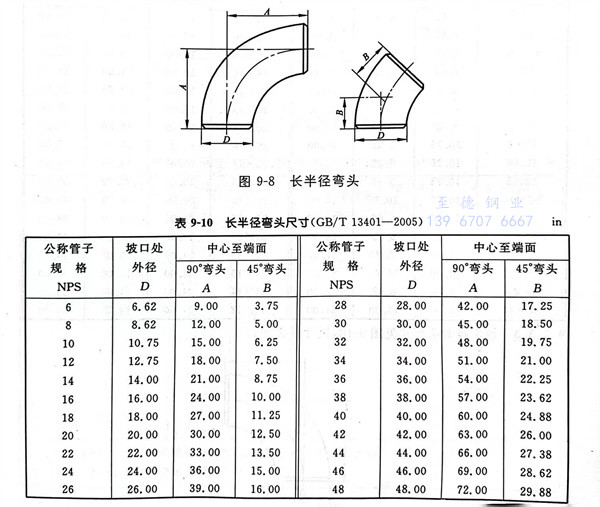

長半徑彎頭型式見圖 9-8，尺寸見表 9-10 。

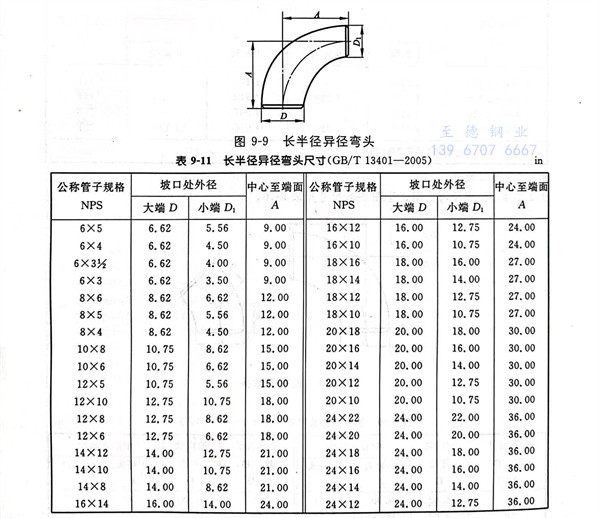

長半徑彎頭型式見圖 9-9，尺寸見表 9-11 。

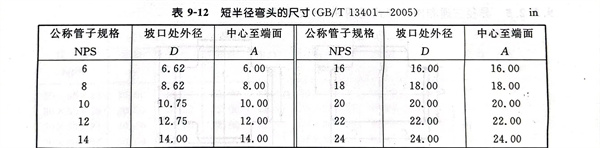

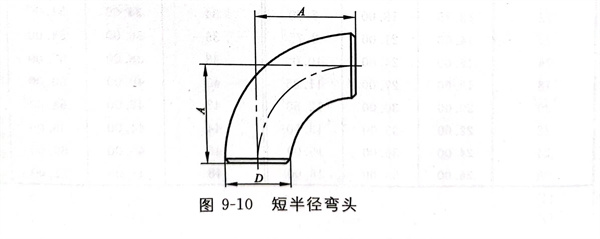

短半徑彎頭型式見圖 9-10，尺寸見表 9-12 。

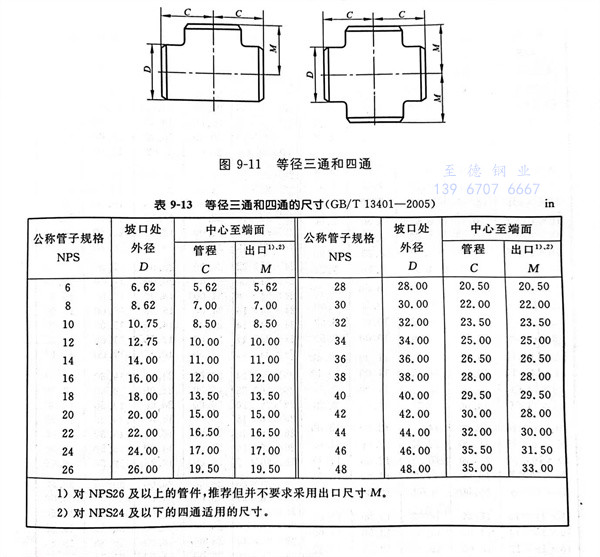

等徑三通和四通型式見圖 9-11，尺寸見表 9-13 。

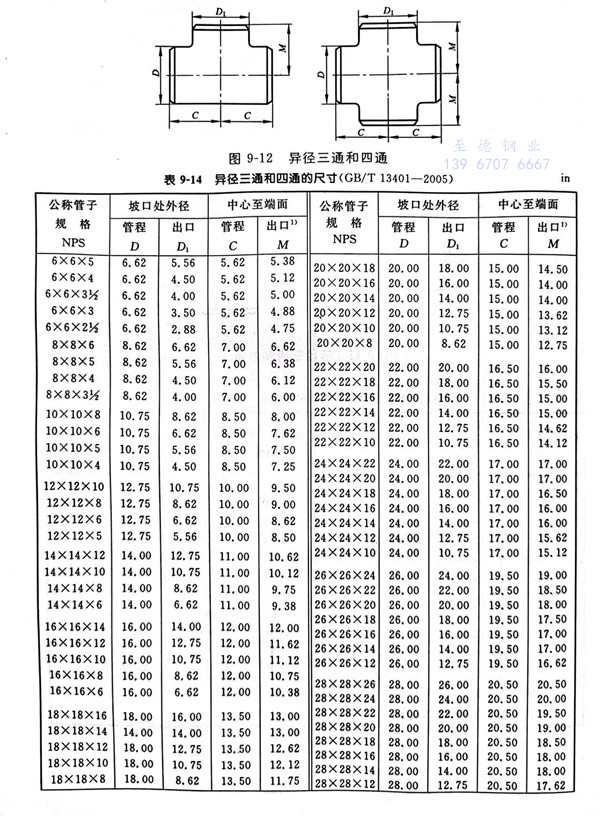

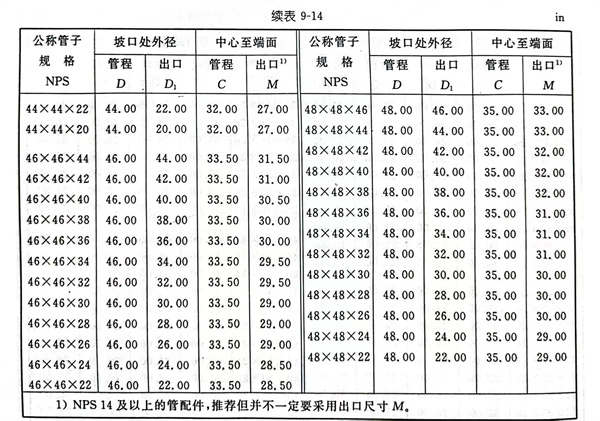

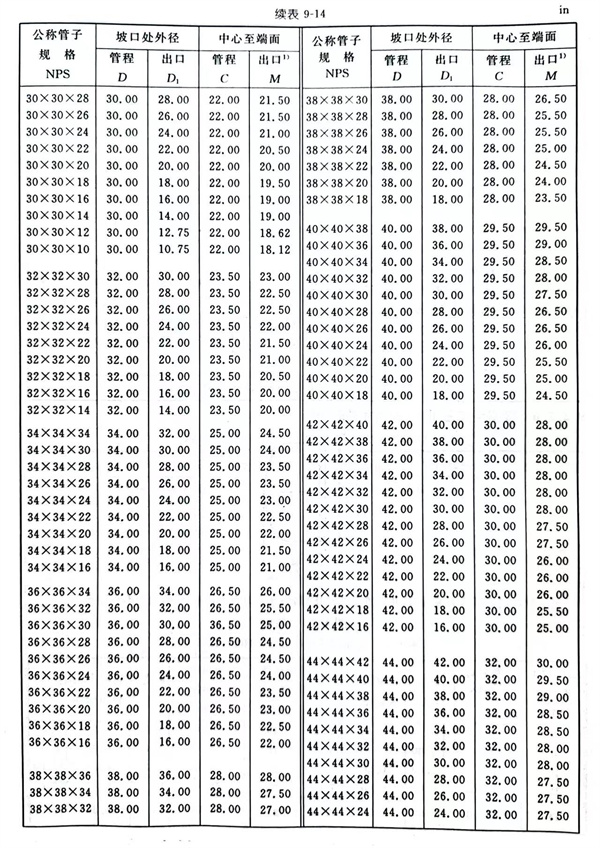

異徑三通和四通型式見圖 9-12，尺寸見表 9-14 。

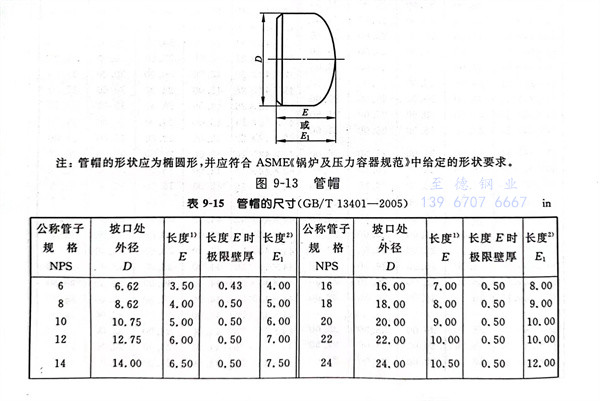

管帽型式見圖 9-13，尺寸見表 9-15 。

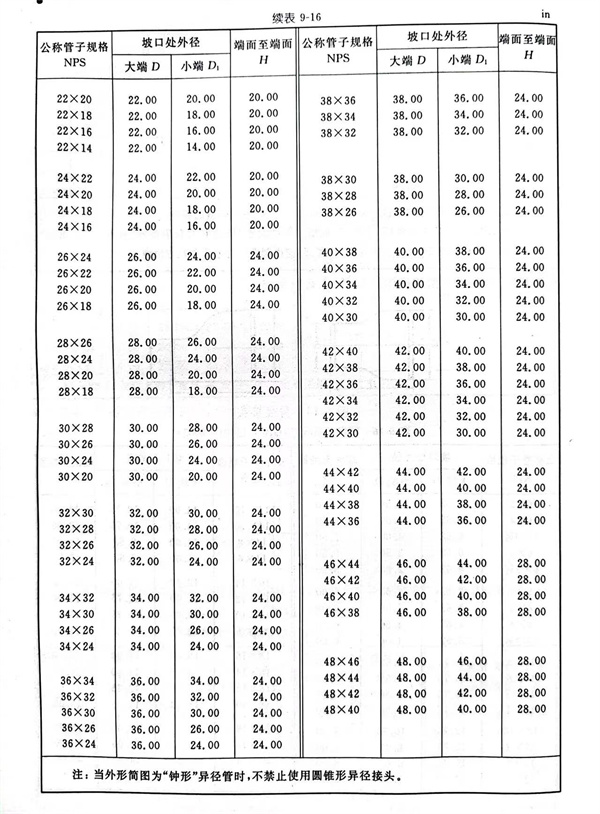

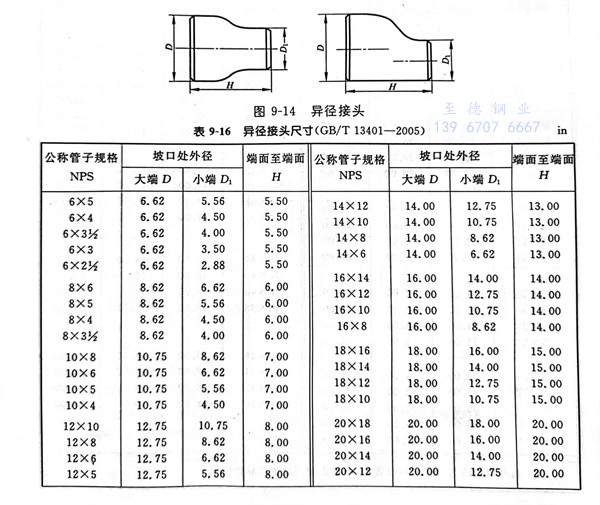

異徑接頭型式見圖 9-14，尺寸見表 9-16 。
