在不銹鋼管件與管子采用對焊連接的對焊管件中,除無縫鋼管對焊管件外,不銹鋼管件可采用鋼板或鋼帶經過冷加工或熱加工成形。根據公稱尺寸和制造方法的不同,允許在殼體上有一條或兩條以上縱向焊縫的焊件,稱為鋼板制對焊管件。


1. 管件的標志方法


  管件可采用鋼印、噴涂等方式進行標志。


2. 管件的標志位置


  只要管件規格許可,都應在管件上直接標志。無論何種標志方法,標志的位置應在管件的側面中心線附近,且易于觀察的部位,鋼印應避開高應力區且不得損害到管件的最小壁厚。


3. 標志的內容


 管件標志應包括如下內容:


  a. 制造商的名稱或商標;


  b. 公稱尺寸(包括外徑系列,外徑為Ⅰ系列時,不單獨標記;外徑為Ⅱ系列時,應進行標記);


  c. 壁厚等級(或壁厚值);


  d. 材料牌號:

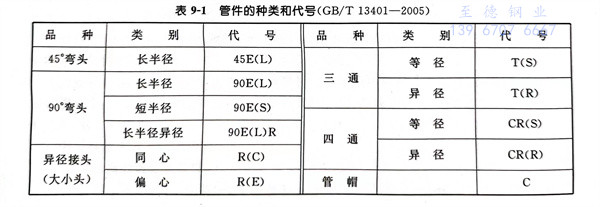

  e. 產品代號(見表9-1);


  f. 標準編號。




4. 例外


  當管件規格不能進行完整標志,可逆上述順序省略識別標志或用標簽標志。


5. 標志示例


  公稱尺寸DN 200、外徑為Ⅰ系列、壁厚等級Sch40、材料牌號為15CrMoR的90°短半徑彎頭,其標志為:


        制造商的名稱或商標 DN 200-Sch40-15CrMoR 90E(S) GB/T 13401


  公稱尺寸DN 300×80、外徑為Ⅱ系列、壁厚等級Sch80、材料牌號為16MnR的同心異徑接頭,其標志為:


       制造商的名稱或商標 DN 300×80Ⅱ-Sch80-16MnR R(C) GB/T 13401


  公稱尺寸DN 350、外徑為Ⅰ系列、壁厚為4.0mm、材料牌號為0Cr18Ni9的90°長半徑彎頭,其標志為:


        制造商的名稱或商標 DN 350-4.0-0Cr18Ni9  90E(L)  GB/T 13401
