管件與管子的連接方式采用螺紋連接,而工藝采用模鍛成型和切削加工或利用型材直接加工等方法制造的管件稱為鍛鋼制螺紋管件。這種管件的規格較小,通常公稱通徑范圍為DN8~DN100。
一、標記

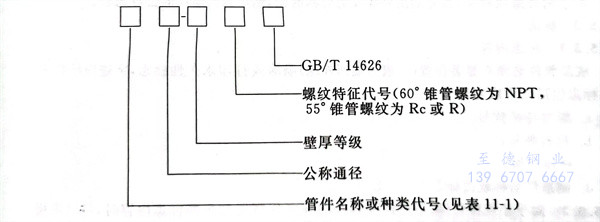

1. 標記內容
2. 標記示例
公稱通徑DN50、壁厚等級為Sch80的60°錐管螺紋等徑三通:
TT(S)50-Sch80 NPT GB/T 14626
公稱通徑DN50×40×32×25、壁厚等級為Sch160的55°錐管螺紋異徑四通:
TCR(R)50×40×32×25-Sch160 Rc GB/T 14626
公稱通徑DN50×32的60°錐管螺紋無頭內外螺紋接頭:
FB 50×32 NPT GB/T 14626
二、異徑管件公稱通徑的表示方法
1. 異徑彎頭和異徑雙接口管箍
首先給出大端的公稱通徑,然后為小端的公稱通徑。

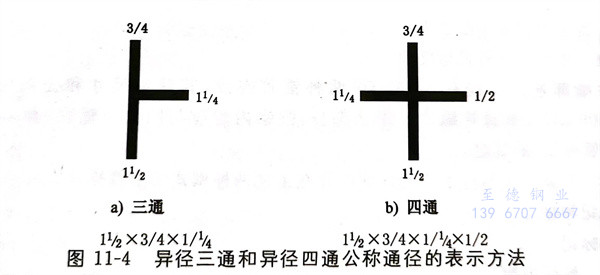

2. 異徑三通和異徑四通
對于異徑三通,首先給出最大端的公稱通徑,然后是與最大端相對應的那一端的公稱通徑,最后給出支管端的公稱通徑。
對于異徑四通,首先給出最大端的公稱通徑,其次是與最大端相對應的另一端的公稱通徑,第三個給出的是另外兩端中的較大端的公稱通徑,最后給出剩余一端的公稱通徑,見圖11-4。
3. 內外螺紋接頭
對于內外螺紋接頭,首先給出外螺紋的公稱通徑,然后為內螺紋的公稱通徑。
三、標志
1. 標志內容
成品管件必須在顯著位置(一般為端部外緣)噴涂或打印永久性標志,字跡應清晰完整,標志包括以下內容:
a. 螺紋特征代號;
b. 材料牌號;
c. 壁厚等級;
d. 制造廠名稱或商標。
2. 對于小規格管件,不能打印11.5.3.1條所規定的全部標志內容時,可以采用銘牌、標簽等方法進行標志。
3. 使用鋼印打印時,其印痕深度應不影響管件的強度。
