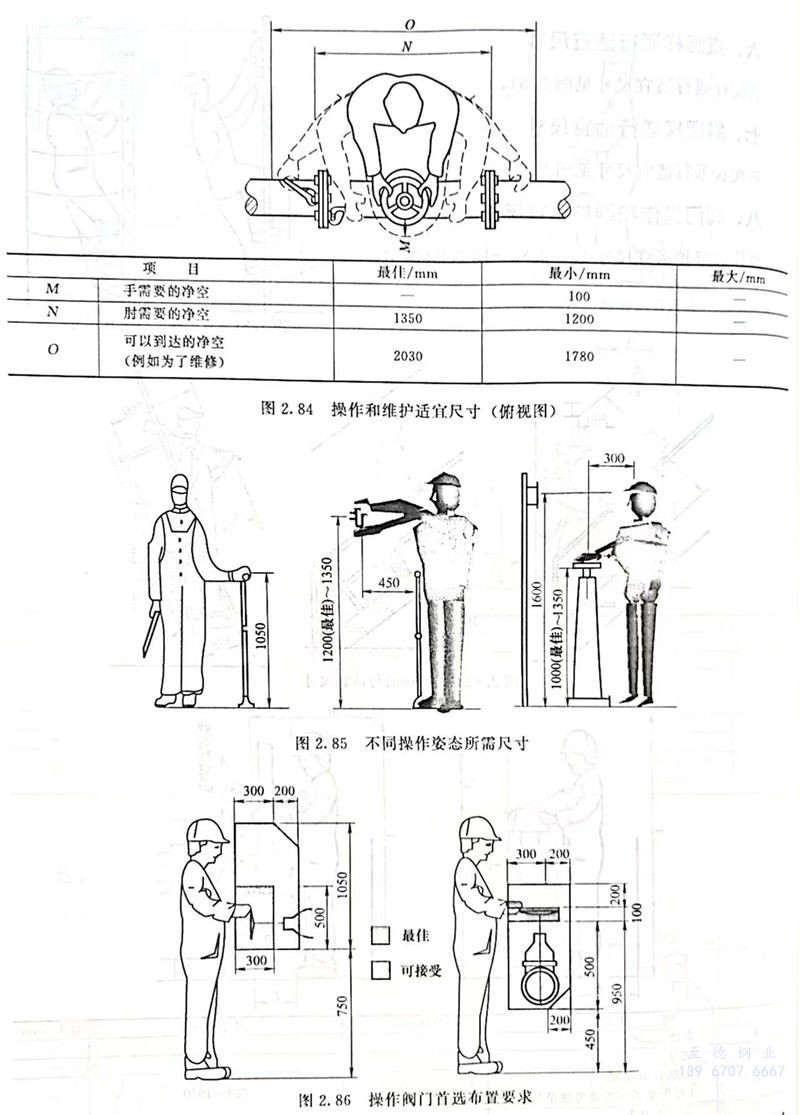

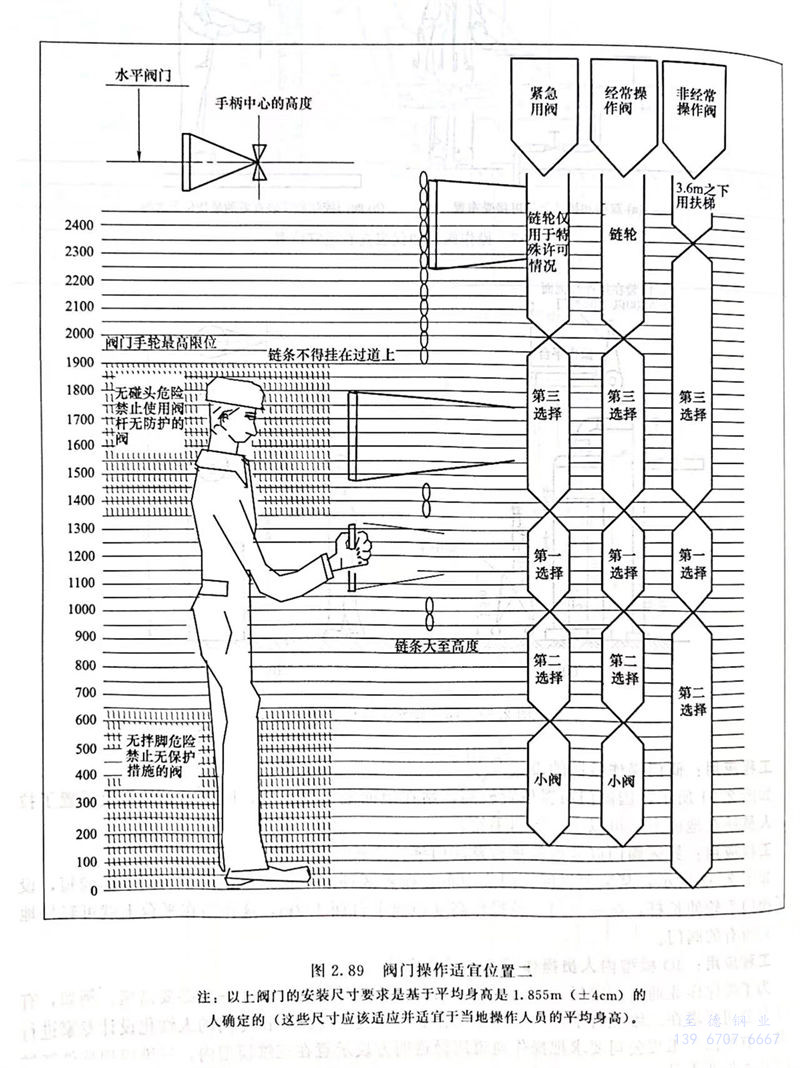

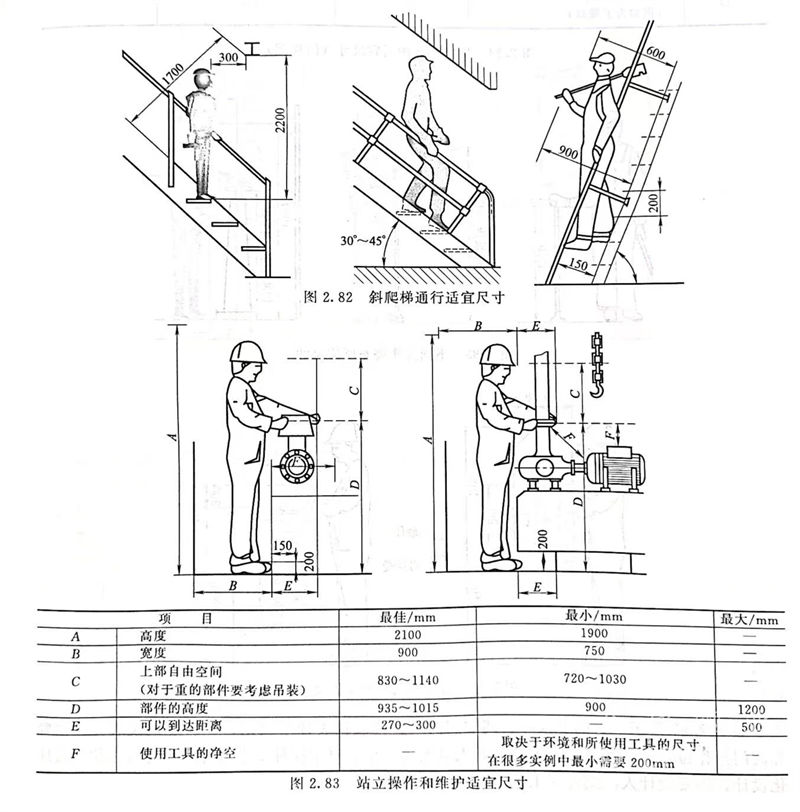

操作和維護適宜尺寸見圖2.83～圖2.90所示。

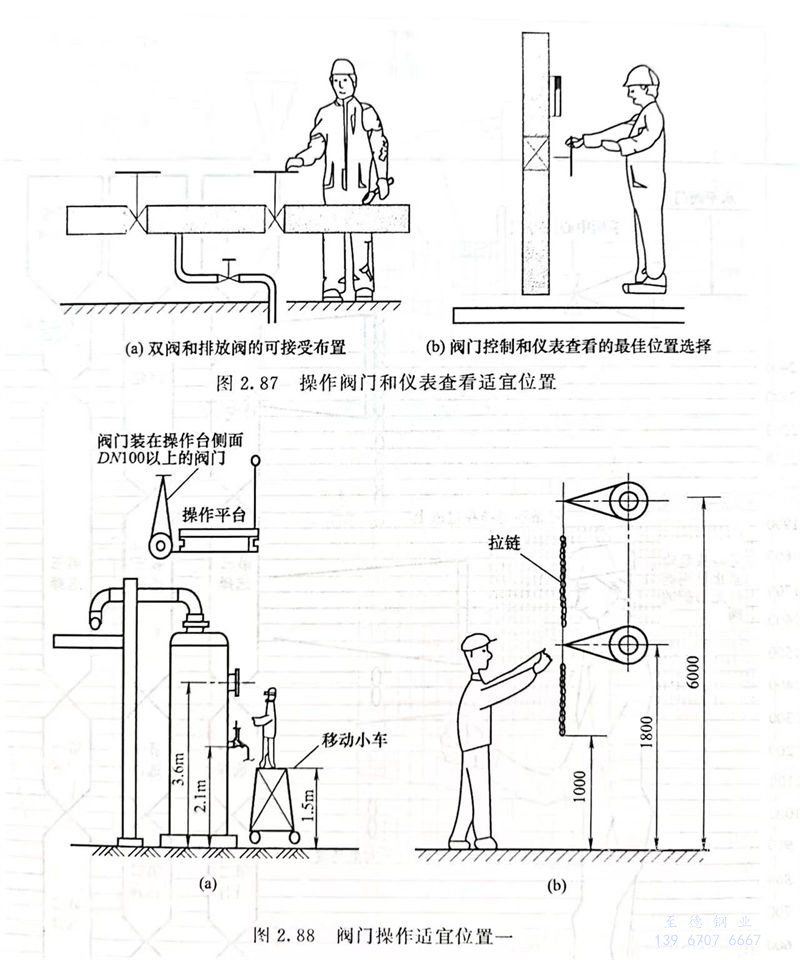

   如圖2.87所示，有的要求一邊調節閥門一邊讀取儀表計量數據，則需要把儀表讀數位置和閥門操作位置盡量接近，以方便作業人員實現操作，對于這種要求的可操作與可視位置人性化設計，需要設計人深刻理解工藝PID意圖。

工程應用：閥門操作拉鏈的設置

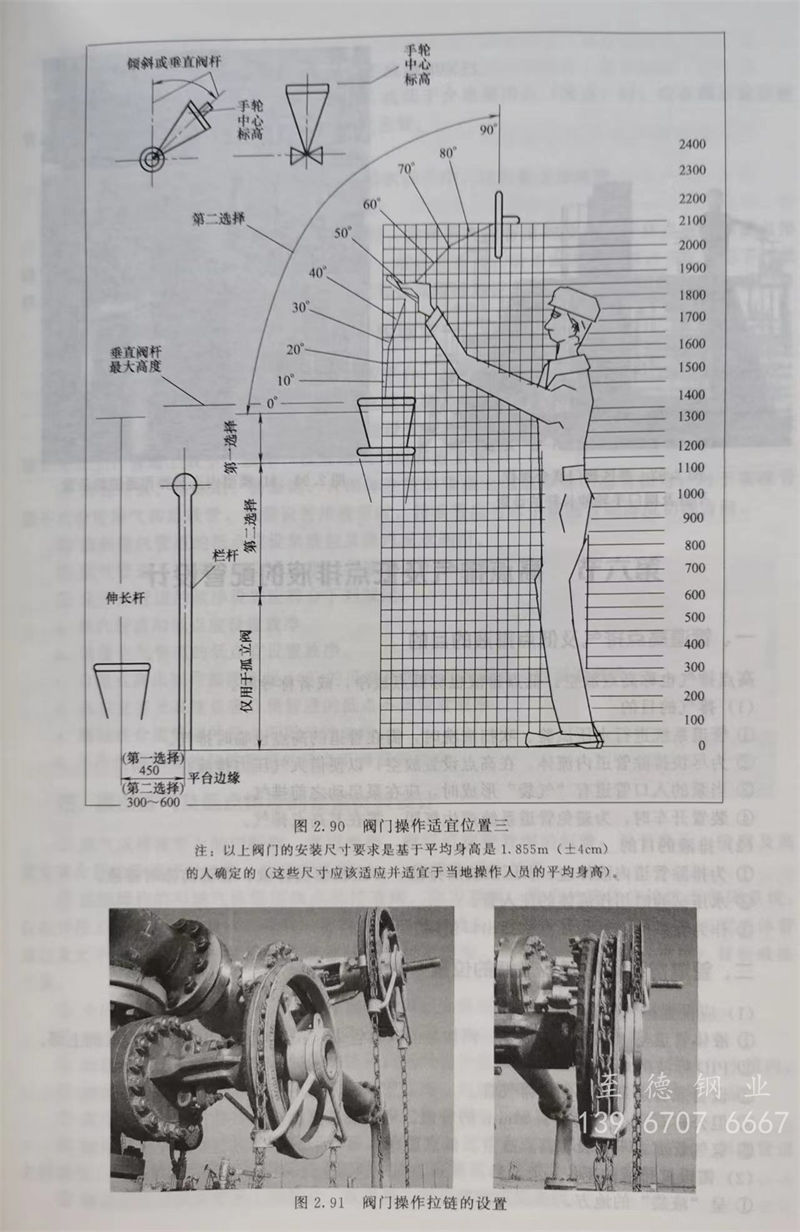

   如圖2.91所示，因閥門布置位置較高，站在地面上操作不到，因此，在閥門上設置了拉鏈，人員站在地面上就可以操作閥門手輪。

工程應用：界區閥門聯合操作平臺及閥門手輪伸長桿的設置

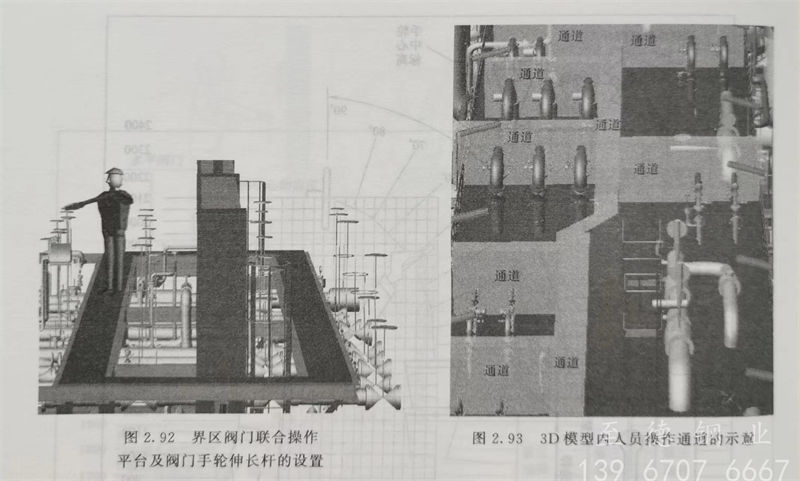

   如圖2.92所示，某裝置界區閥門集中布置在界區環形平臺附近，由于閥門手柄較短，設計了閥門手輪伸長桿，統一閥門手輪操作高度距離平臺面1.2m，這樣站在平臺上就可輕松地操作到所有的閥門。

工程應用：3D模型內人員操作通道的簡化設計

為了確保作業通道的通暢，有的工程公司在配管設計時就采取了一些必要措施。例如，有的工程公司要求在二維配管平面圖上示意出作業人員通行空間，由專門的人性化設計專家進行校核。有的國外工程公司要求把操作通道用微透明方塊示意在三維模型內，三維模型軟件能夠自動檢查作業人員通行空間是否符合設計要求，如圖2.93所示，這種方法可以很大程度地提高配管設計工作效率和人性化設計質量。
