①. 管道高點的放空口應設在管道的頂部，管道低點的放凈口應設在管道的底部。


②. 管道上高點放空設置位置應靠近平臺、支架、構筑物以及易于操作處；管道上低點放凈口設置位置附近應設地漏、地溝或用軟管接至地漏、地溝處。


③. 為保證閥門檢修、絲堵、管帽及法蘭拆卸、軟管連接，管道上低點排液管端距地面或樓板面的凈距不得小于100mm（有的項目規定為150mm）。


④. 管道布置呈U形或n形時，其水平和垂直管道上的放空、放凈口安裝位置不得設在彎頭處，宜設置在物料流向的下游。如圖2.95所示，管道上的放空、放凈（排液）口安裝位置示意，放空、排液的位置還需考慮在水壓試驗時，施工人員可以方便接觸到的位置。

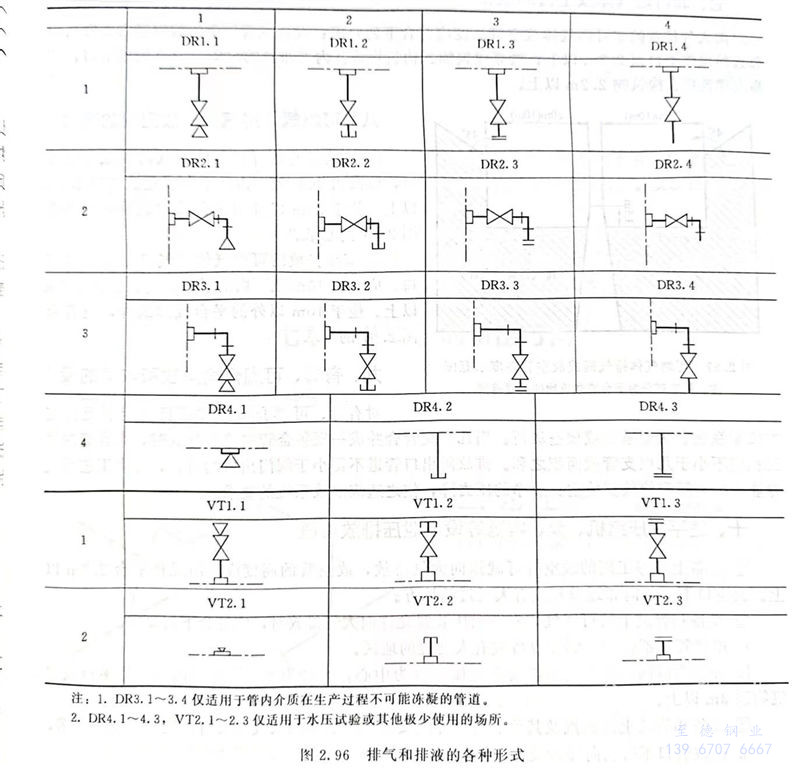

⑤. 排氣和排液的布置形式有很多，如圖2.96所示。每個工程項目可根據實際情況統一某種形式的排氣和排液。

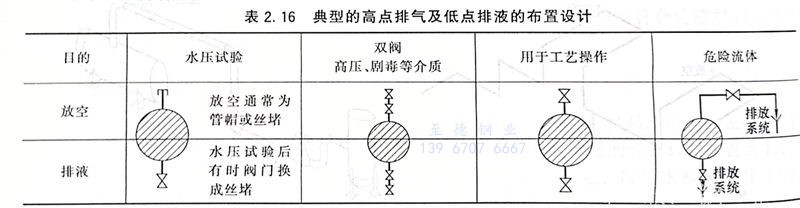

⑥. 典型的高點排氣及低點排液的布置設計如表2.16所示。


表 16.jpg


工程應用：鹽酸管道低點排液的特殊要求


由于鹽酸屬于腐蝕性流體，鹽酸管道的低點排液通常需要引至接近地面處，并在排液的位置設置收集設施或沙坑。
