S51778 0Cr17Ni7Al不銹鋼主要特性和用途

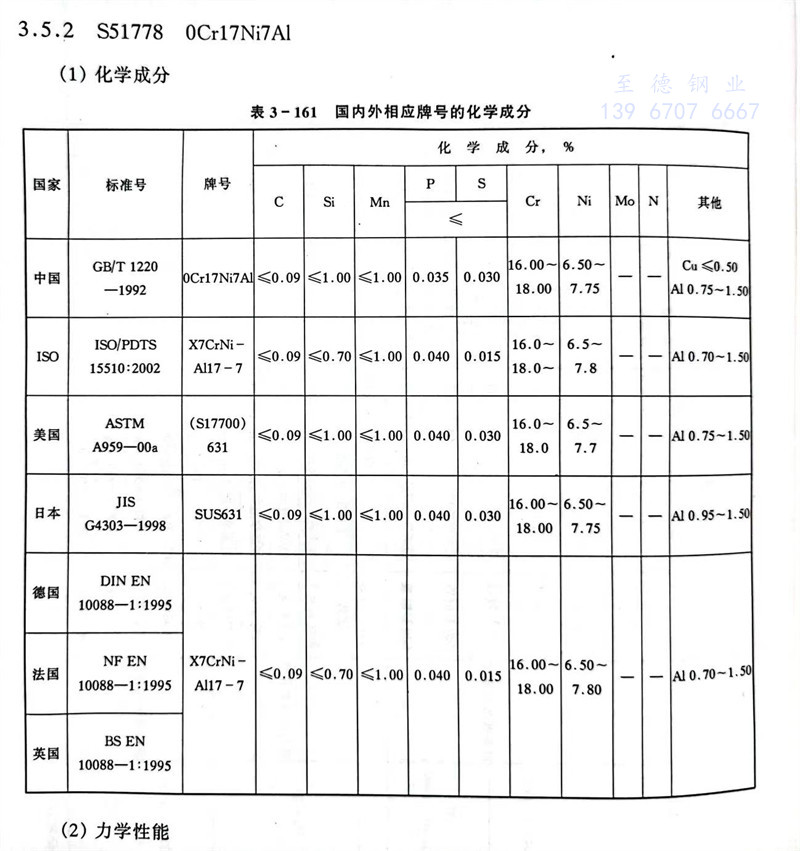

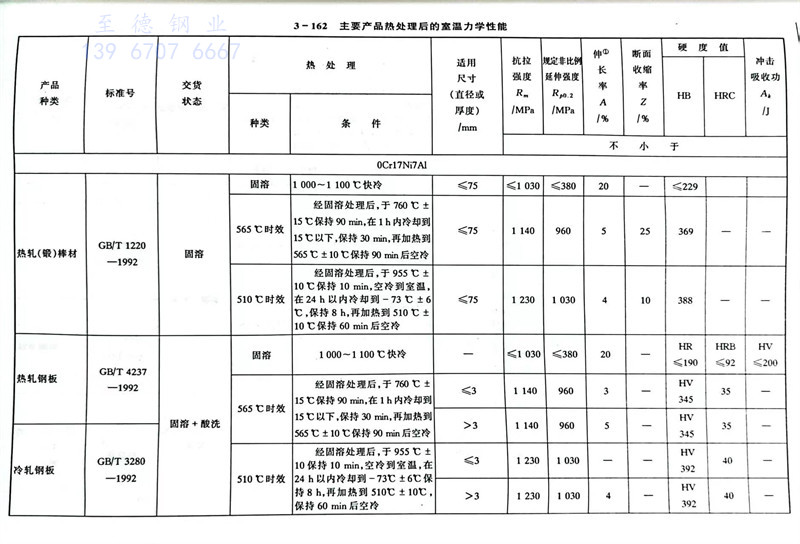

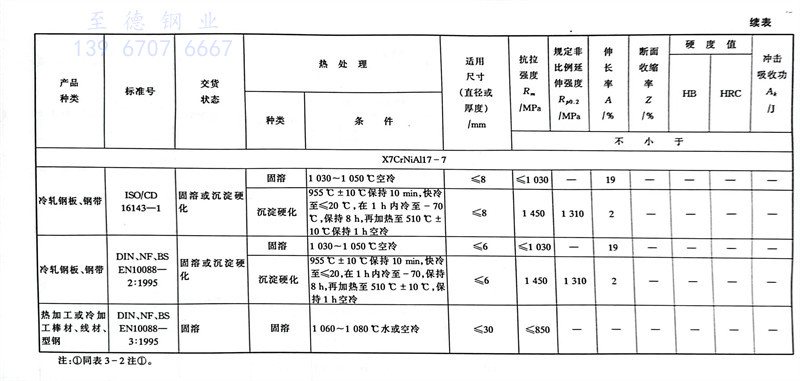

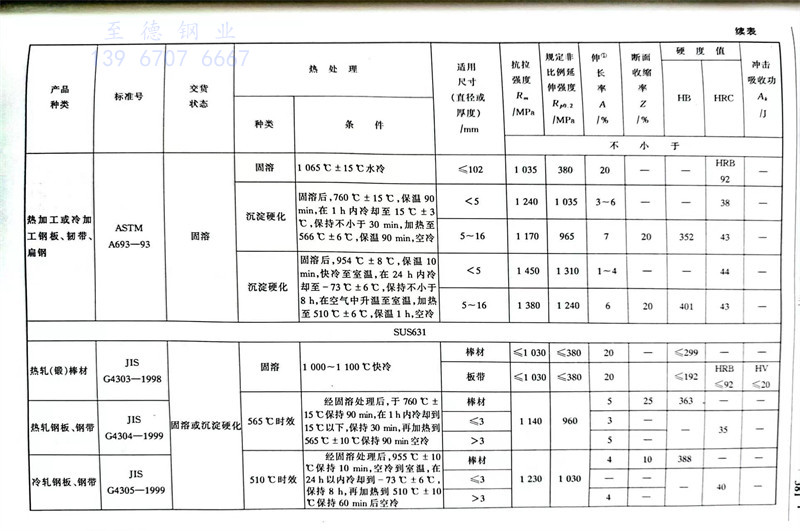

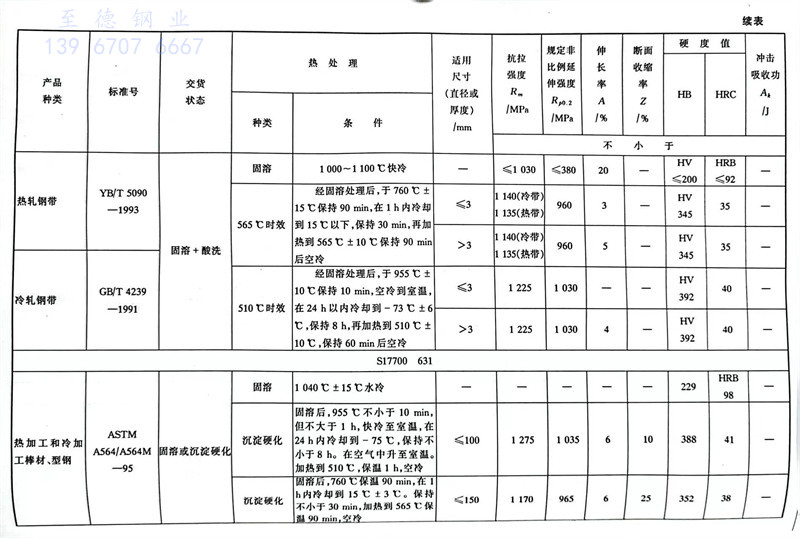

  半奧氏體沉淀硬化不銹鋼,在固溶狀態(tài)為奧氏體,但不夠穩(wěn)定,含有5%~20%的鐵素體。通過(guò)降低溫度淬火,即采用中間調(diào)整處理方法,使奧氏體中的碳化物沉淀析出,并在冷到室溫或進(jìn)行冷處理時(shí),轉(zhuǎn)變成馬氏體或馬氏體為主并含有少量奧氏體的組織;然后通過(guò)時(shí)效處理,在馬氏體基體上進(jìn)一步沉淀硬化,達(dá)到最高強(qiáng)度。這種鋼是用熱處理方法控制馬氏體相變溫度區(qū),使鋼在成型或制造部件的過(guò)程中處于奧氏體狀態(tài),從而使其具有奧氏體不銹鋼的許多工藝特點(diǎn);而在以后通過(guò)馬氏體相變和沉淀硬化,使其具有馬氏體不銹鋼的高強(qiáng)度的優(yōu)點(diǎn)。此鋼還可用熱處理方法控制奧氏體與馬氏體的數(shù)量,從而可以得到不同強(qiáng)度、塑性、韌性的配合。但其化學(xué)成分和熱處理工藝控制范圍很窄,熱處理工藝復(fù)雜,性能容易波動(dòng),低溫韌性較差,低于零下100℃變脆。這種鋼容易加工硬化,通常需要多次中間退火,在550℃以下具有優(yōu)良的高溫強(qiáng)度。


  用于制造航空薄壁結(jié)構(gòu)件,各種容器、管道、彈簧、閥膜、船軸、壓縮機(jī)盤(pán)、反應(yīng)堆部件,以及多種化工設(shè)備等結(jié)構(gòu)件。
