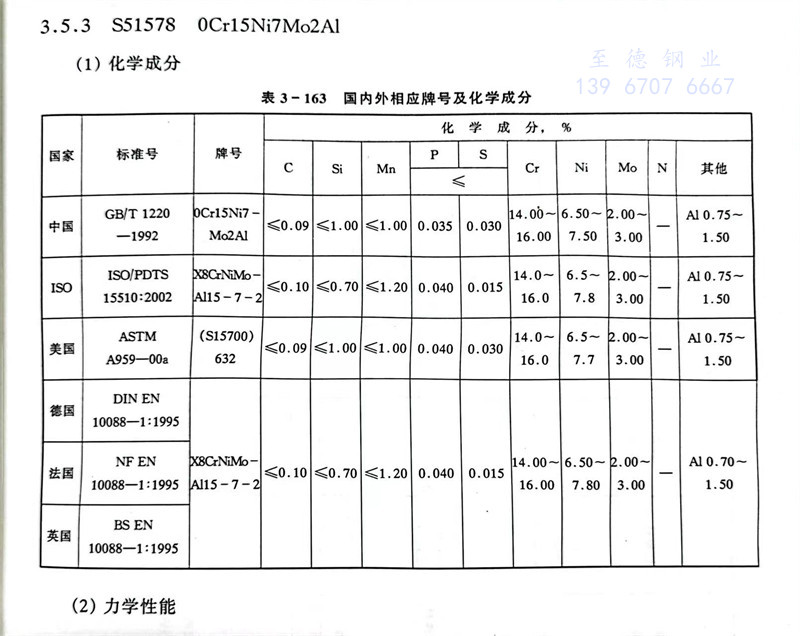

S51578 0Cr15Ni7Mo2Al 不銹鋼主要特性和用途

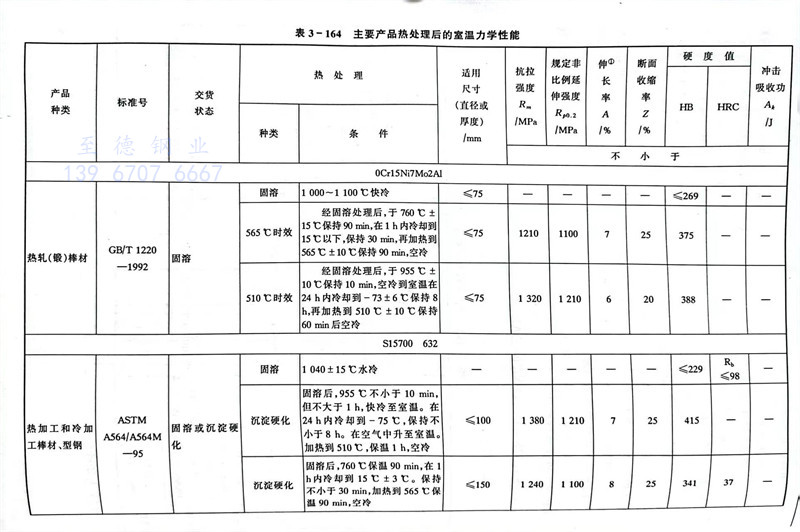

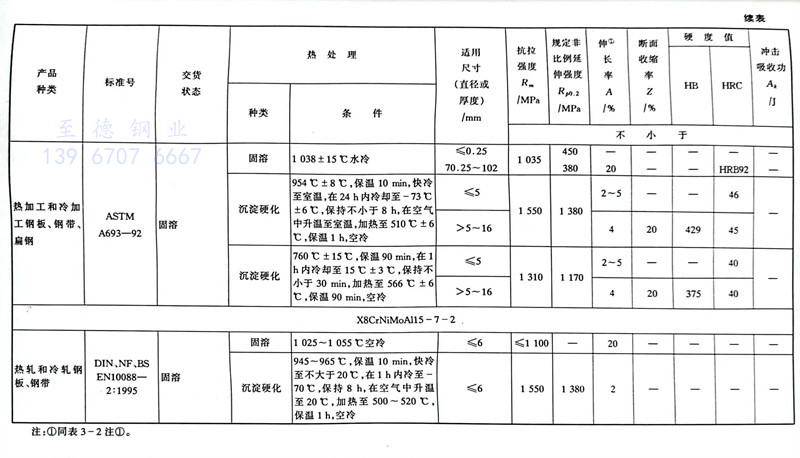

半奧氏體沉淀硬化不銹鋼，是以2％的鉬代替0Cr17Ni7Al鋼中的2％的鉻而開發(fā)的鋼種，其基本性能與0Cr17Ni7A1鋼相似，但綜合性能比0Cr17Ni7A1鋼好。在奧氏體狀態(tài)下可以承受各種冷成型工藝和焊接工藝，再經(jīng)熱處理又可獲得最高的強度；在550℃以下有優(yōu)良的高溫強度；與0Cr17Ni7A1鋼相同，用熱處理方法控制奧氏體與馬氏體的數(shù)量，從而可得到不同的強度、塑性、韌性的配合，但其化學成分和熱處理工藝控制范圍很窄，熱處理工藝復雜，性能易于波動，低溫韌性較差，低于零下100℃變脆，易加工硬化，通常需多次中間退火。
用于制造航空薄壁結(jié)構(gòu)件，各種容器、不銹鋼管道、彈簧、閥膜、船軸、壓縮機盤、反應堆部件，以及多種化工設備等結(jié)構(gòu)件。
