一、公稱直徑(Nominal Diameter) DN


  公稱直徑表示管子、管件等管道器材元件的名義上的直徑,同一公稱直徑的管子采用不同的標準體系,外徑則可能有差異。對于同一標準、公稱壓力和公稱直徑相同的管子和法蘭是相同的連接尺寸。公稱直徑的單位,美國采用英寸,中國采用毫米,日本則并列兩種單位。

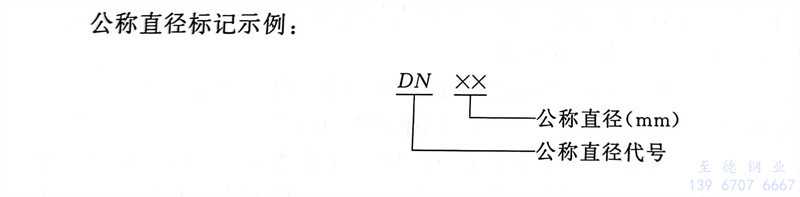

  公稱直徑標記示例:


    DN 公稱直徑代號    ×× 公稱直徑





二、GB/T1047《管道元件DN(公稱尺寸)的定義和選用》管徑系列


  GB/T 1047-2005《管道元件DN(公稱尺寸)的定義和選用》DN:用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN和后面無量綱的整數數字組成。這個數字與端部連接件的孔徑或外徑(用mm表示)等特征尺寸直接相關。


 說明如下:


   ①. 除在相關標準中另有規定,字母DN后面的數字不代表測量值,也不能用于計算目的。


   ②. 采用DN標識系統的那些標準,應給出DN與管道元件的尺寸關系,如DN/OD或DN/ID。


  GB/T 1047《管道元件DN(公稱尺寸)的定義和選用》DN系列優先選用的DN數值如下:DN6、DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1100、DN1200、DN1400、DN1500、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600、DN2800、DN3000、DN3200、DN3400、DN3600、DN3800、DN4000。



三、SH/T 3059《石油化工管道設計器材選用規范》管徑系列


  SH/T 3059《石油化工管道設計器材選用規范》管子公稱直徑DN系列,應按以下系列優先選用:15、20、25、40、50、80、100、150、200、250、300、350、400、450、500、600、700、800、900、1000(mm)。公稱直徑大于1000mm時,宜按200mm遞增。
