就法蘭系列標準而言：一類是以200℃作為計算基準溫度，而壓力等級按PN0.1、PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN25.0、PN40.0等分級的“歐式法蘭”。另一類則是以大約430℃（對Class 150級則是300℃）作為計算基準溫度，而壓力等級按PN2.0（Class 150）、PN5.0（Class 300）、PN6.8(Class 400)、PN10.0(Class 600)、PN15.0(Class 900)、PN25.0(Class1500）、PN42.0（Class 2500）分級的“美式法蘭”。


  無論是管子還是法蘭，上述的兩個系列或兩個體系是不能相互混用的。

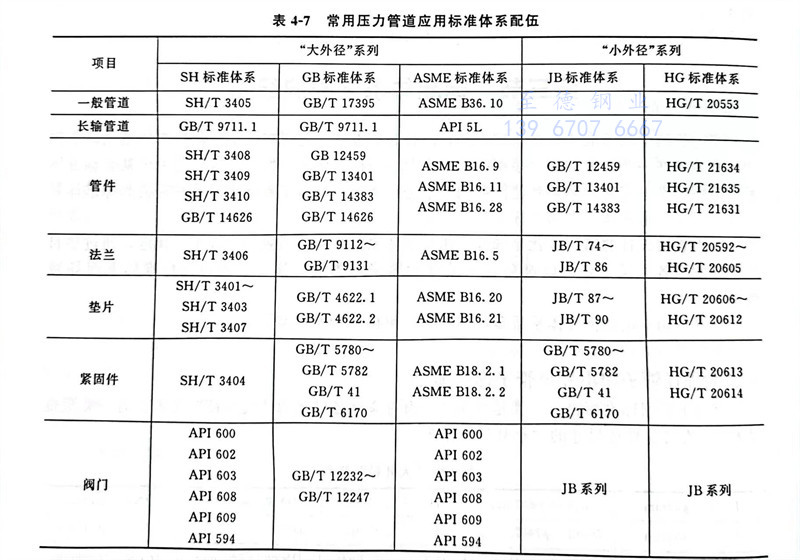

  常用壓力管道應用標準體系配伍見表4-7。




 上述各標準體系間的標準配合時應注意下面一些問題。


 ①. GB法蘭與SH法蘭，兩者引用的材料標準不盡相同。


 ②. SH標準體系中引用API閥門時，應注意兩者的溫度-壓力值的差別。尤其是碳素鋼和鉻鉬鋼材料，由于兩者應用的材料的可比性較差，往往會出現(xiàn)這種情況：對同一個公稱壓力等級，SH法蘭卻比同一溫度下API閥門的許用壓力值低很多，此時就應適當提高法蘭材料的強度等級，否則會造成閥門能力的浪費。


 ③. GB和SH標準體系中，管子尺寸系列有少量的差異，應用時應加以注意。
