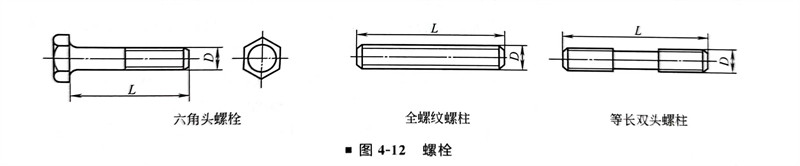

根據結構形式的不同,螺栓可分為六角頭螺栓(又稱單頭螺栓)和螺柱(又稱雙頭螺栓)兩類,而雙頭螺栓又分為通絲和非通絲兩種,如圖4-12所示。


圖 12.jpg


1. 六角頭螺栓(Hexagonal Head Bolt)


  常與平焊法蘭和非金屬墊片配合,用于操作較緩和的工況下。常配 H=0.8D 螺母。六角頭螺栓常用材料是BL3或者是Q235B。石化工業中一般用在壓力、溫度較低的冷卻水、空氣等公用工程管道上。


2. 螺柱(Stud Bolt)


  常與對焊法蘭配合,使用在操作條件比較苛刻的工況下。


  螺柱本身又分全螺紋螺柱(通絲型)和等長雙頭螺柱(非通絲型),其中,因?yàn)橥ńz型雙頭螺栓上沒有截面形狀的變化,故其承載能力強,而非通絲型雙頭螺栓則相對承載能力較弱。螺柱適用于所有公稱壓力等級的管法蘭,以往規定PN2.5MPa的法蘭可配六角頭螺PN≤2.5MP栓,也可配螺柱,而PN≥4.0MPa的法蘭只配螺柱。


《石油化工管道設計器材選用通則》(SH 3059)規定除PN<5.0MPa,采用軟質墊片的法蘭連接可選用六角頭螺栓外,其他法蘭連接均應選用全螺紋螺柱。ASME B16.5也有類似規定,公稱壓力≥400psi法蘭連接均采用螺柱。


  此外,由于同樣直徑螺栓的保證荷載與最小拉力荷載,細牙螺紋均比粗牙螺紋要大,中石化總公司標準規定大于或等于M36一律用螺距為3mm的細牙螺紋?;ば袠I(yè)標準規定螺紋直徑 M10~M27時,采用粗牙螺紋;M30~M45時,采用細牙螺紋?!豆I(yè)金屬管道設計規范》(GB50316)規定法蘭連接用緊固件螺紋的螺距不宜大于3mm,直徑M30以上的緊固件可采用細牙螺紋。
