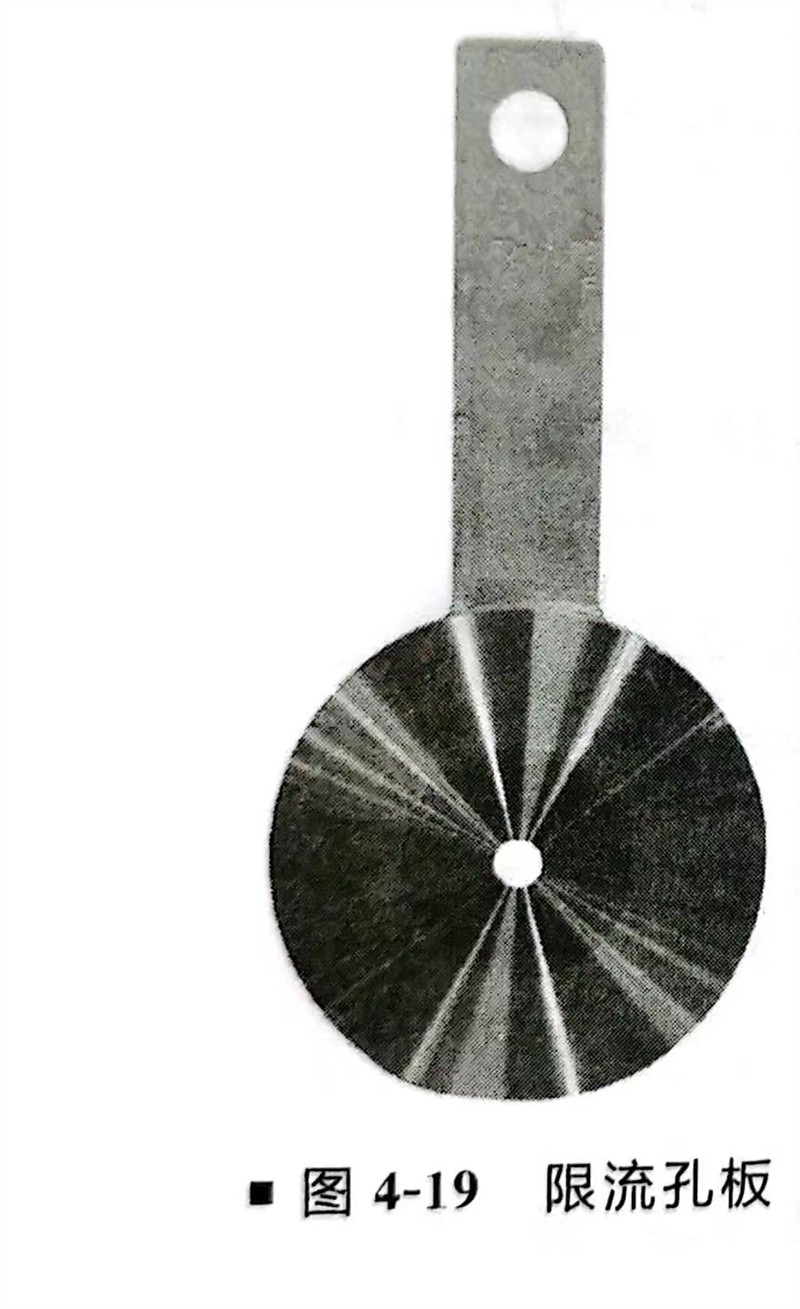

限流孔板（Restriction Orifice）是在板面上開一個小錐孔（該小錐孔的尺寸由工藝專業提出），如圖4-19所示。它也應有兩個和匹配法蘭同樣的密封面。限流孔板可以作為流量測量元件用來測量流量，也可以作為節流元件用來限定流量和降低壓力。當孔板前后存在一定壓差，流體流經孔板，對于一定的孔徑，流經孔板的流量隨著壓差增大而增大。但當壓差超過某一數值（稱為臨界壓差）時，流體通過孔板縮孔處的流速達到音速，這時，無論壓差如何增加，流經孔板的流量將維持在一定數值而不再增加。限流孔板就是根據這一原理來限定流體的流量和降低壓力的。限流孔板按孔板上開孔數量分為單孔板和多孔板；按孔板數量可分為單級和多級。

 限流孔板主要使用在下列場合：

   ①. 工藝物料需要降壓的場合。

   ②. 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。

   ③. 流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道（低流量保護管道）、分析取樣管等場所。

   ④. 需要降壓以減少噪聲或磨損的地方，如放空系統。

  限流孔板有關的標準有：HG/T 20570.15、ISO 5167和GB/T 2624。

 混合孔板（Mixing Orifice）是在板面上開設一個或若干個小孔，以便于兩種介質在經過混合孔板時能充分混合而達到工藝操作的目的。它也應有兩個和匹配法蘭同樣的密封面。
