節流閥（Throttle Valve）也稱針形閥，外形與截止閥并無區別，但閥瓣形狀不同，用途也不同。它以改變通道面積的形式來調節流量和壓力，有直角式和直通式兩種，都是手動的。

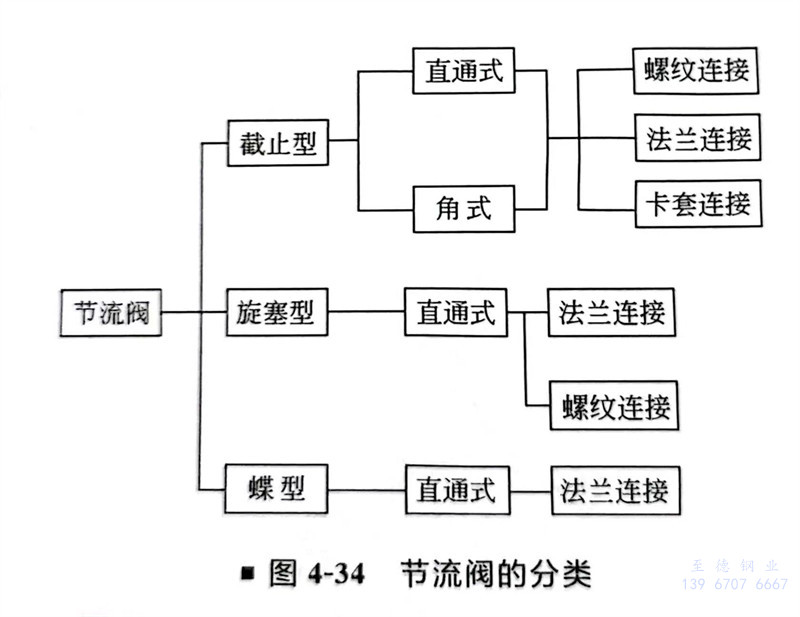

1. 節流閥的分類


圖 34.jpg

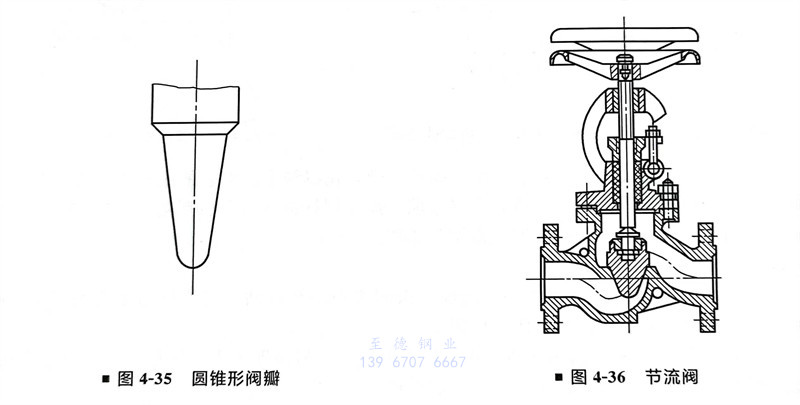

  最常見的節流閥閥瓣為圓錐形的，如圖4-35所示。用這種閥瓣制成的節流閥也是最常見的節流閥（圖4-36）。


圖 35.jpg



2. 節流閥的特點及選用


  ①. 通常用于壓力降較大的場合。


  ②. 但它的密封性能不好，作為截止閥是不合適的。同樣，截止閥雖能短時間粗略調節流量，但作為節流閥也不合適，當形成狹縫時，高速流體會使密封面沖蝕磨損，失去效用。


  ③. 節流閥特別適用于節流，用于改變通道截面積，調節流量或壓力。
