止回閥（Check Valve）又稱單向閥，它只允許介質向一個方向流動，當介質順流時閥瓣會自動開啟，當介質反向流動時能自動關閉。安裝時，應注意介質的流動方向應與止回閥上的箭頭方向一致。

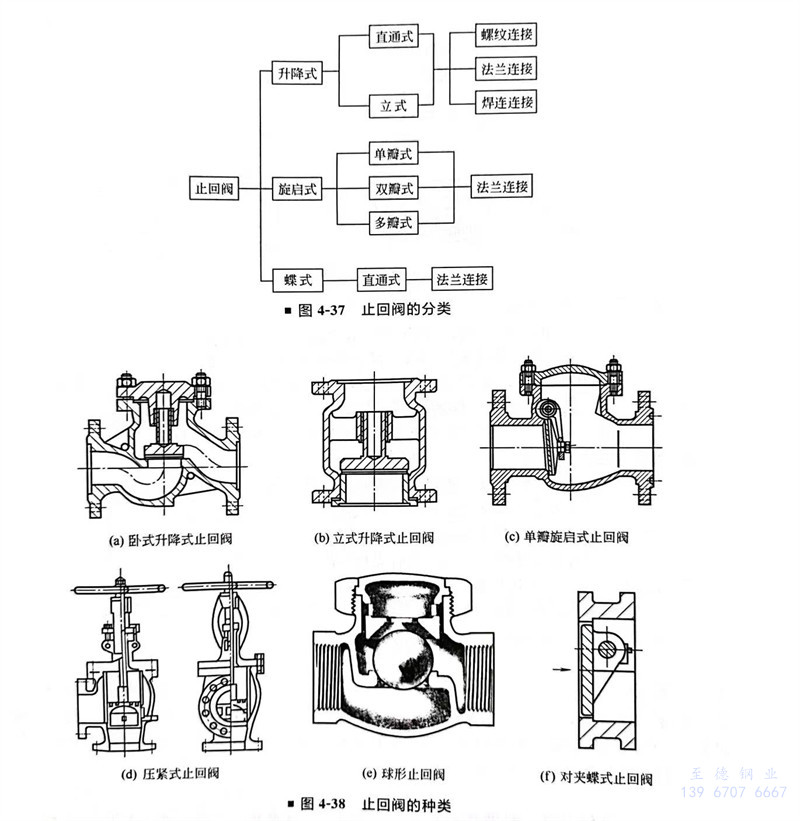

1. 止回閥的分類

 ①. 升降式止回閥（Lift Check Valve）

    是靠介質壓力將閥門打開，當介質逆向流動時，靠自重關閉（有時是借助于彈簧關閉），因此升降式止回閥只能安裝在水平管道上，受安裝要求的限制，常用于小直徑場合（DN≤DN≤40mm)mm)。

 ②. 旋啟式止回閥（Swing Check Valve，F(xiàn)lap Check Valve）

    是靠介質壓力將閥門打開，靠介質壓力和重力將閥門關閉，因此它即可以用在水平管道上，又可用在垂直管道上（此時介質必須是自下而上），常用于DNN≥50m50mm的場合。

 ③. 對夾式止回閥（Wafer Type Check Valve）

    結構尺寸小，制造成本低，常用來代替升降式和旋啟式止回閥。

 ④. 梭式止回閥（Shuttle Check Valve）

    解決DN40的升降式止回閥不能用在豎管上的問題。

 ⑤. 底閥（Foot Valve）

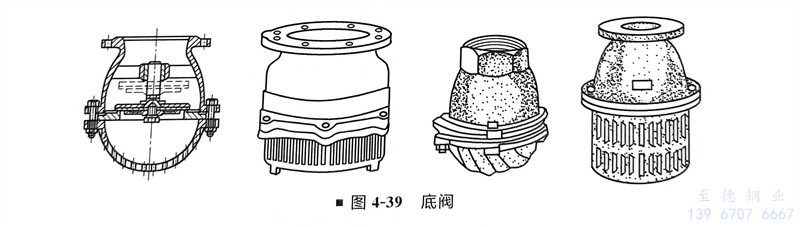

    是在泵的吸入管的吸入口處使用的閥門。為防止水中混有異物被吸入泵內，設有過濾網。使用底閥的目的是：開泵前灌注水使泵與入口管充滿水；停泵后保持入口管及泵體充滿水，以備再次啟動，否則泵就無法啟動。底閥如圖4-39所示。

2. 止回閥的特點及選用

  ①. 對于要求能自動防止介質倒流的場合應選用止回閥。

  ②. DN≤40mm時宜用升降式止回閥（僅允許安裝在水平管道上）。

  ③. DN＝50～400mm時，宜采用旋啟式止回閥（不允許裝在介質由上到下的垂直管道上）。

  ④. DN≥450mm時，宜選用緩沖型（Tilting-Disc）止回閥。

  ⑤. DN＝100～400mm，也可以采用對夾式止回閥，其安裝位置不受限制。

3. 止回閥的主要標準

  ①. GB／T 12233《通用閥門 鐵制截止閥與升降式止回閥》

  ②. GB／T 12235《截止閥與止回閥》

  ③. GB／T 12236《通用閥門 鋼制旋啟式止回閥》

  ④. GB／T 13932《通用閥門 鐵制旋啟式止回閥》

  ⑤. GB／T 8464《水暖用內螺紋連接閥門》

  ⑥. GB／T 8465.4《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制止回閥》

  ⑦. JB／T 53036《止回閥 產品質量分等》
