球閥（Ball Valve）的動作原理與旋塞閥一樣，都是靠旋轉閥芯來使閥門打開或關閉。球閥的閥芯是一個帶孔的球，當該孔的中心軸線與閥門進出口的中心軸線重合時，閥門打開；當旋轉該球90°，使該孔的中心軸線與閥門進出口的中心軸線垂直時，閥門關閉。

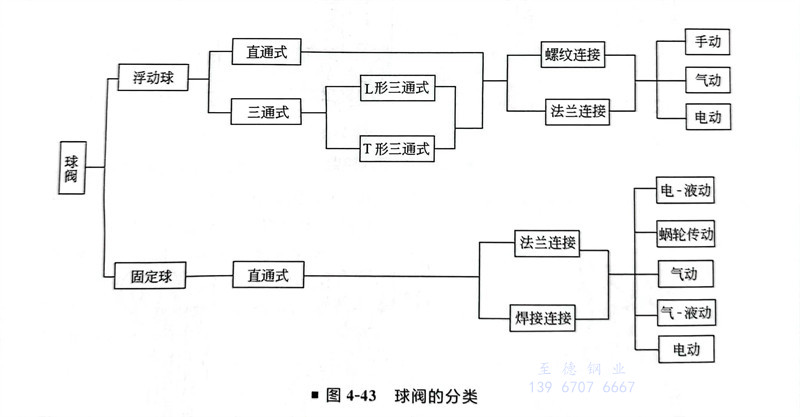

1. 球閥的分類

  球閥可分為兩大類：浮動球閥和固定球閥。

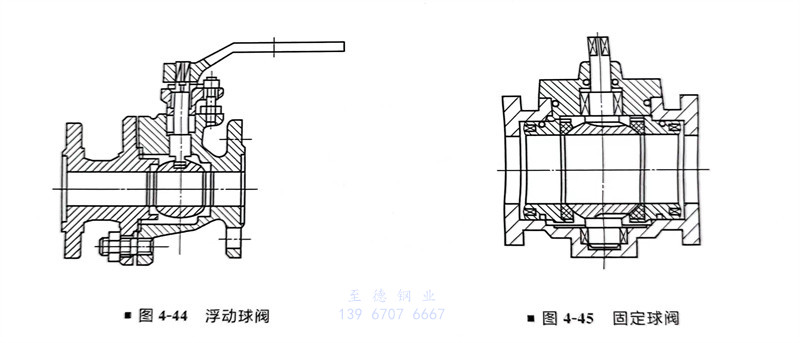

  a. 浮動球閥（圖4-44）

    球體有一定浮動量，在介質壓力下，可向出口端位移，并壓緊密封圈。這種球閥結構簡單，密封性好。但由于球體浮動，將介質壓力全部傳遞給密封圈，使密封圈負擔很重；考慮到密封圈承載能力的限制，又考慮到大型球閥如采用這種結構形式，勢必操作費力，所以只用于中、低壓小口徑閥門。

  b. 固定球閥（圖4-45）

    球體是固定的，不能移動。通常上、下支承處裝有滾動軸承或滑動軸承，開閉較輕便。這種結構適合于制作高壓大口徑閥門。

  閥座密封圈常用聚四氟乙烯制成，因為其摩擦因數小，耐腐蝕性能優異，耐溫范圍寬（-180～＋200℃）。也可用聚三氟氯乙烯，它比前者耐腐蝕性能稍差，但機械強度高。橡膠密封性能很好，但耐壓、耐溫性能較差，只用于溫度不高的低壓管道。大型球閥，可以制成機械傳動，還可以由電力、液力、氣力來操作。球閥與旋塞閥一樣，可以制成直角、三通、四通等形式。

2. 球閥的特點及選用

  ①. 球閥的最大特點是在眾多的閥門類型中其流體阻力最小，流動特性最好。

  ②. 對于要求快速啟閉的場合一般選用球閥。

  ③. 與蝶閥相比，其重量較大，結構尺寸也比較大，故不宜用于直徑太大的管道。

  ④. 球閥與旋塞閥相比，開關輕便，相對體積小，所以可以制成很大口徑的閥門。

  ⑤. 球閥密封可靠，結構簡單，維修方便，密封面與球面常處于閉合狀態，不易被介質沖蝕。

  ⑥. 與蝶閥一樣，長期影響它不能在石化生產裝置上應用的問題是熱脹或磨損后會造成密封不嚴。軟密封球閥雖有較好的密封性能，但當它用于易燃、易爆介質管道上時，尚需進行火災安全試驗和防靜電試驗。因此，石化生產裝置上球閥應用不多。近年來，許多球閥生產廠開發出了一些新型結構的球閥，如軌道球閥、偏心球閥等，一些球閥將閥座設置成金屬彈性閥座，使其在熱脹和磨損的情況下仍有良好的密封。因此，這些球閥已在石化生產裝置上開始應用。

  ⑦. 直通球閥用于截斷介質，三通球閥可改變介質流動方向或進行分配。球閥啟閉迅速，便于實現事故緊急切斷。由于節流可能造成密封件或球體的損壞，一般不用球閥節流。全通道球閥不適于調節流量。

3. 球閥主要標準

  ①. GB/T 12237《石油、石化及相關工業用的鋼制球閥》

  ②. GB/T 15185《鐵制和銅制球閥》

  ③. GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥通用技術條件》

  ④. GB/T 8465.3《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制球閥》

  ⑤. JB/T 53167《球閥產品質量分等》

  ⑥. JB/Z 246《球閥 靜壓壽命試驗規程》
