目前應(yīng)用的不銹鋼，按基體組織大致可分為以下幾類。

1. 奧氏體不銹鋼

    特點(diǎn)是具有單相奧氏體組織，有時(shí)因成分偏析或處理不當(dāng)，會(huì)有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵素體不銹鋼

    這類鋼在加熱和冷卻時(shí)都不發(fā)生α?γ相變，始終保持鐵素體組織，如06Cr11Ti、008Cr27Mo等。

3. 馬氏體不銹鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時(shí)都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時(shí)為γ＋δ，淬火后為馬氏體＋δ鐵素體的復(fù)相組織，習(xí)慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧氏體+鐵素體雙相不銹鋼

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對(duì)量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對(duì)量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達(dá)50％～70％。

5. 沉淀硬化型不銹鋼

  具有馬氏體十鐵素體的基體再加金屬化合物強(qiáng)化相的組織；或者是馬氏體基體加金屬化合物強(qiáng)化相的組織，如07Cr17Ni7Al、09Cr17Ni5Mo3N等鋼。

  為了簡(jiǎn)便起見(jiàn)，將鐵素體形成元素折合成鉻的作用，將奧氏體形成元素折合成鎳的作用，而制成鉻當(dāng)量［Cr］和鎳當(dāng)量［Ni］圖，來(lái)表明鋼的實(shí)際成分和得到的組織狀態(tài)。

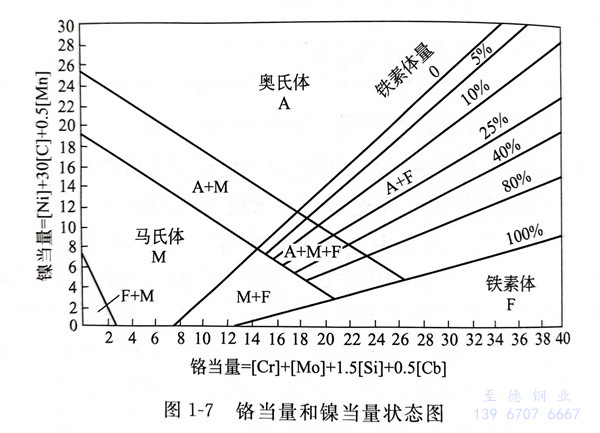

  圖1-7為鉻當(dāng)量和鎳當(dāng)量狀態(tài)圖，該圖適用于Cr-Ni鋼系統(tǒng)，可以根據(jù)鋼的化學(xué)成分換算成鉻當(dāng)量和鎳當(dāng)量，來(lái)估計(jì)鋼的組織狀態(tài)。
