浙江金洲管道工業有限公司φ508~1626mm預精焊螺旋縫埋弧焊鋼管生產線引進德國SMS MEER集團旗下PWS公司國際先進的預精焊(二步法)螺旋焊管生產技術和設備,于2015年1月正式投產,年生產能力20萬噸,生產壁厚6.4mm~25.4mm,最高生產鋼級 L690/X100。


  金州管道不銹鋼焊管生產線控制系統基于工業以太網技術,實現分布式自動化控制,是目前世界上裝備最先進、工藝最成熟、自動化程度最高的螺旋焊管生產線之一,在檢測設備方面生產線配備了112通道100%母材超聲波探傷、32通道焊縫超聲波探傷、數字平板X射線實時成像檢測系統、4000t水壓試驗機等。



一、生產工藝流程

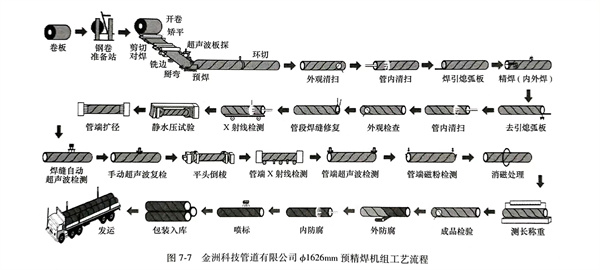

金洲科技管道有限公司ф1626mm預精焊不銹鋼焊管機組工藝流程生產工藝流程如圖7-7所示。





二、主要技術特點


1. 高速成型預焊機組技術


  穩定的鋼帶工作寬度和穩定的遞送狀態是實現穩定高速成型的前提,通過以下各系統的協同工作,使鋼帶以最穩的狀態進入成型器,在高精度模型化的成型系統中實現低應力穩定成型,對外徑、圓度、直度實現高精度控制,為預焊提供穩定的焊接環境。


   a. 鋼帶矯平裝置配備七輥矯平機,矯平高度由電機調節,矯平力大小由液壓缸提供,可對每個矯平輥進行獨立控制,精確調整每個矯平輥位置的壓力,使出口側鋼帶快速達到理想的矯平狀態,其最大矯平力600噸,滿足大壁厚高鋼級的高速矯平。


   b. 剪切對焊機配備伊薩等離子切割系統、板頭尾銑邊機、預焊系統、雙絲自動埋弧焊系統,通過先銑邊后焊接的工藝,有效避免因板頭尾對接人為地產生鐮刀彎。采用Y型焊接坡口,配合預焊+雙絲自動埋弧焊工藝,使得對接接頭達到足夠的熔深和強度,確保對頭焊縫質量,實現鋼帶對接接頭在成型器快速穩定通過。


   c. 自適應銑邊機配備三組鋼帶寬度自適應銑邊機。第一、二組銑邊機為粗銑,寬度自適應系統通過實時檢測鋼帶銑邊前后寬度,合理地分配每組銑邊機切削深度,提高刀片的使用壽命,保證銑邊質量;第三組銑邊機為精銑,根據壁厚和焊接工藝設定銑邊后工作寬度、坡口角度,鈍邊厚度、鈍邊位置,穩定的銑邊控制為后續的焊接提供有利條件。三組銑邊機刀盤在豎直方向具有仿形隨動功能,有效地防止由于帶鋼波動引起的坡口不均勻,保證邊部形狀良好穩定,從而確保成型過程穩定。同時銑邊機銑削速度在3~10m/min的遞送速度下自動進行自適應動態調節,滿足高速預焊的需求。


   d. 鋼帶自動對中系統配備多組鋼帶自動對中裝置,每組對中裝置均配備獨立位置傳感器,實時監測鋼帶的位置信息,系統自動判斷鋼帶位置狀態和變化趨勢,通過先進的PI閉環控制算法,實時動態分配各組對中輥推力,實現鋼帶自動對中,通過數據對比自動分析鋼帶鐮刀彎程度,實時糾偏,保證成型過程穩定。


   e. 主驅動是整個成型預焊機組的唯一動力,由兩臺210kW交流電機提供,動力通過行星齒輪傳輸?shù)津?qū)動輥,最大驅動扭矩480kN·m,兩輥夾送壓力由液壓缸提供,液壓回路中的蓄能裝置可有效吸收焊縫通過輥子時的壓力變化,提供穩定的遞送速度。


   f. 高精度成型機主要由三輥彎曲系統和外控輥系統組成,最大成型力300t,各成型輥梁均配置伺服電機和絕對值編碼器,采用PWS先進的成型模型算法,通過精確定位各成型輥位置,實現高速穩定成型,同時各位置信息通過PLC儲存,可重復調用,提高成型效率。


   g. 數字式預焊系統采用CO2氣體保護焊,由兩臺1500A數字式焊接電源串聯而成,內置專家級焊接數據庫,根據壁厚和焊絲直徑不同,選擇合適的焊接程序,程序自動調用數據庫參數,并在焊接過程中對參數進行PI閉環控制,其控制了頻率達到5kHz,確保參數輸出穩定。焊接過程采用潛弧式的過渡形式,配合活性保護氣體,可在較高的焊接速度下保持穩定的熔深,確保于焊縫的強度,最高焊接速度達10m/min。預焊系統配備激光自動跟蹤系統和視頻監控系統,可對焊點位置和預焊縫狀態實時監控,實現自動化焊接。


 2. 雙環噴水式等離子環切機


  配備雙環噴水式等離子切割機。其雙環即夾持環和切割環,夾持環包含3組抱夾裝置,同時環切機具備長度測量系統,控制精度達到1mm,當鋼管長度達到切割所設定的長度時,夾持環夾緊鋼管,使切割系統與不銹鋼焊管以同樣的速度前進,隨后切割環實施環切作業。雙環等離子切割系統使切割系統與鋼管形成一個相對速度為0的狀態,提供穩定的切割環境,使得切口更加整齊;其噴水系統一方面對等離子弧進行收弧聚能,使切割能量更加集中,提高切割效率,另一方面對切割周圍進行冷卻,減少切割熱影響區,保證管端母材性能。


3. 精焊機(FWM)


  配備3條精焊線,每條精焊線配置內焊三絲和外焊雙絲的焊接系統,內焊和外焊均配置獨立的焊縫激光自動跟蹤系統、視頻監視系統、焊槍高度跟蹤系統、焊接參數控制系統等,通過各結構聯動,實現自動的、實時的焊頭位置調節和校正,確保每一條焊縫的焊接質量,同時每支不銹鋼焊管的焊接參數實時曲線可獨立存檔、回放,通過參數曲線可提前發現焊縫存在的隱患點,以進行針對性檢測。


4. PWS數字焊接系統


  預焊和精焊工藝均配備了PWS數字焊接系統,即焊接電源和焊接工藝均通過微處理器控制,從起弧到整個焊接過程,微處理器均以5kHz的頻率對焊接工藝進行分析和優化。焊接工藝過程采取極高的頻率不斷進行分析和優化,實現了對整個焊接過程實時精確的PI閉環控制,其直接效果使得焊接過程十分穩定,減少了焊縫缺陷和管端焊接缺陷。


5. 112通道在線鋼管超聲波檢測系統


  生產線配備112通道在線鋼管超聲波檢測系統,采用8×30mm雙晶組合探頭,共25組,100通道,探頭固定梳狀掃查方式對鋼板100%探傷,用于檢測平行于軋制方向線性缺陷。同時鋼板兩邊200mm范圍內各有5個橫波探頭,用于檢測鋼板邊緣與軋制方向平行的缺陷。鋼板兩側各15mm范圍內各有1個橫波探頭,用于檢測鋼板邊緣與軋制方向垂直的缺陷。設備具有聲、光報警系統,缺陷自動噴標系統,以及各通道的耦合監視系統,缺陷檢出率100%。


6. 32通道焊縫超聲波檢測系統


  生產線配備32通道焊縫超聲波檢測系統,具有24個探傷通道和8個耦合監視通道,采用雙探架設計,配備激光圖像自動跟蹤系統,確保檢測過程穩定性。布局探頭有X型和串列型,可檢測焊縫內縱向、橫向、斜向、焊縫中間缺陷以及焊縫兩側50mm范圍內的熱影響區分層缺陷。


7. X射線實時成像檢測系統


  生產線配備數字平板X射線實時成像檢測系統,采用美國珀金埃爾默公司的8in非晶數字平板系統XRD 0822 AP,空間分辨率優于3.0p/mm,具有全焊縫實時存圖及回放功能,檢測靜態靈敏度1.0%~1.5%,動態靈敏度2.2%~2.5%。


8. 自動化鋼管輸送控制系統


  輸送系統由輸送輥道、橫移小車、存管臺架構成,輸送輥道每4個為一組,存管臺架采用V形臺架,每組輥道、橫移小車和每個V形臺架均配置傳感器,用于檢測鋼管位置,鋼管自動化輸送控制系統由中央控制室進行監控,并自動選擇最優程序?qū)崿F(xiàn)整個車間鋼管的運輸和存放,提高車間作業效率。


9. ERP信息化管理系統


  ERP系統包括制造數據管理、計劃排產管理、生產調度管理、庫存管理、質量管理、工藝過程管理、采購管理、成本管理、生產過程控制、質量數據集成分析。實現從訂單下達到產品完成的整個生產過程的優化管理,改善各個環節的銜接效率,對生產進度、產品質量數據實時反饋,從而保障產品質量和工廠及時交貨能力。


10. 機器人自動噴標系統


  生產線配備機器人自動噴標系統,實現生產過程鋼管信息的自動讀取和收集,中控匯總鋼管的過程狀態信息,同時產品標識更加美觀、規范、準確。通過機器換人,降低工人勞動強度。


三、技術水平與業績


  自2015年投產以來,金洲管道以預精焊生產線為依托,成立了能源管道研究所,焊接實驗室等研發部門,整合公司優質資源,通過自主創新和產學研等方式,加快預精焊工藝技術消化吸收再創新,先后試制進行了φ1219mmx16.3mm、X90M,φ1219mmx22mm、X80M,ф1219m219mmx25.425.4mm、Q345B,φ508mmx6.4mm,X65M等規格,參與了新粵浙管線φ1219x18.4,X80M管線的單爐試制,在高鋼級大壁厚的螺旋不銹鋼焊管生產工藝上積累一定的經驗。針對預焊飛濺、精焊質量、生產效率等重點難點問題,進行了專項技術攻關,通過多項科研成果的應用,金洲管道預精焊工藝技術水平達到國內領先水平。產品廣泛用于石油、天然氣輸送、海底管線、城市管網以及大型鋼管樁管等領域。先后承接了惠州海底管道項目、金麗溫省級天然氣管道工程、海南環島管線工程、江陰燃氣管道工程、馬來西亞管網項目、文萊管線項目、伊朗管線項目,以及港華燃氣、中燃燃氣、華潤燃氣等各大城市管網工程。
