1. 耐熱鋼的冶煉

  冶煉耐熱鋼一般是使用電弧爐或感應(yīng)爐熔煉。質(zhì)量要求更高的往往采用真空精煉和爐外精煉工藝。

2. 耐熱鋼的鑄造

  某些鑄造高合金耐熱鋼構(gòu)件，難以進(jìn)一步加工變形，但是生產(chǎn)鑄件不僅比軋材經(jīng)濟(jì)合算，而且鑄件還有較高的持久強(qiáng)度。所以在耐熱鋼中，耐熱鋼鑄件占有相當(dāng)大的比例。鑄造方法除采用砂型鑄造外，還可用精密鑄造工藝以獲得表面光滑、尺寸精確的產(chǎn)品。對(duì)合成氨和乙烯裂解用的高溫爐管往往采用離心鑄造的方法。

3. 耐熱鋼熱處理

  馬氏體耐熱鋼的熱處理使用調(diào)質(zhì)處理，以穩(wěn)定組織，得到良好的綜合力學(xué)性能和高溫強(qiáng)度。

  鐵素體鋼不能通過(guò)熱處理強(qiáng)化。為消除因冷塑性變形加工和焊接所導(dǎo)致的內(nèi)應(yīng)力，可在650～830℃進(jìn)行退火處理，退火后快速冷卻，以便迅速地經(jīng)過(guò)475℃脆性溫度范圍。

  奧氏體抗氧化不銹鋼大多采用高溫固溶熱處理，以獲得良好的冷變形性。奧氏體熱強(qiáng)鋼則先用高溫固溶處理，然后再在高于使用溫度60～100℃條件下進(jìn)行時(shí)效處理，使組織穩(wěn)定化，同時(shí)析出第二相，以強(qiáng)化基體。

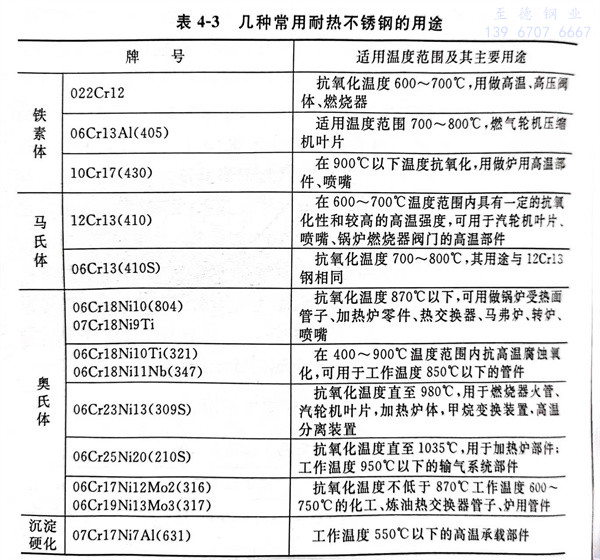

  耐熱鑄鋼大多是在鑄造態(tài)下使用，也有的可根據(jù)耐熱鋼的種類采用相應(yīng)的熱處理工藝進(jìn)行熱處理。耐熱不銹鋼的用途見(jiàn)表4-3。
