硝酸是重要的化工原料，它廣泛應(yīng)用于國民經(jīng)濟(jì)的許多部門。無論是生產(chǎn)硝酸還是使用硝酸，都會(huì)遇到硝酸的腐蝕問題。硝酸是強(qiáng)氧化性酸，即使是稀硝酸也具有很強(qiáng)的氧化性。不銹鋼由于在稀硝酸中極易鈍化，因而具有良好的耐蝕性?？梢哉f幾乎所有的不銹鋼在稀硝酸中均有相當(dāng)好的耐蝕能力。由于18-8型Cr-Ni奧氏體不銹鋼，例如，06Cr19Ni9、022Cr19Ni11、06Cr18Ni11Ti（或1Cr18Ni9Ti等）既具有優(yōu)異的耐稀硝酸性能，又有良好的力學(xué)、加工成形、焊接等綜合性能。因而在≤65％的稀HNO3中，它們是用量最大，應(yīng)用范圍最廣的不銹鋼。同時(shí)，不含Mo的雙相不銹鋼，如022Cr25Ni6Ti、022Cr25Ni6N等也取得很好的使用效果。
20世紀(jì)70年代以來所出現(xiàn)的硝酸級(jí)不銹鋼主要指 碳≤0.015%、硅≤0.10%、硼≤10×10-6、磷≤0.02%、鉬≤0.2%的 00Cr19Ni11 和 碳 ≤0.02%、硅]≤0.20%、磷≤0.020、鉬≤0.2％的022Cr25Ni20 不銹鋼。在≤65％稀HNO3中，它們不僅耐敏化態(tài)晶間腐蝕的性能顯著提高（見晶間腐蝕）。而且耐一般腐蝕的性能也有顯著改善。例如，在沸騰的65％HNO3中，硝酸級(jí)18-8鋼固溶態(tài)，腐蝕率僅0.06～0.14mm/a，敏化態(tài)也僅0.3mm/a。
隨硝酸濃度的增加。特別是當(dāng)濃度在其沸濃度68.4％以上時(shí)，一般18-8型鋼已不能滿足要求；當(dāng)濃度≤85％時(shí)。通?？蛇x用Cr25Ni20型不銹鋼。但濃度再高，由于硝酸的過氧化作用和僅含Cr的不銹鋼本身的過鈍化，18-8鋼和Cr25Ni20鋼均會(huì)受到嚴(yán)重腐蝕。因此，高Si的Cr-Ni 不銹鋼，例如，含Si：4％的Cr18Ni9Si4、 10Cr17Ni11Si4AlTi、022Cr14Ni14Si4(Ti)、022Cr17Ni14Si4（Ti、Nb）、022Cr20Ni24Si4Ti等常常用于溫度≤80℃下的濃硝酸和發(fā)煙硝酸中，溫度再高，則需要選含Si量達(dá)6％的不銹鋼，例如，00Cr17Ni7Si6。

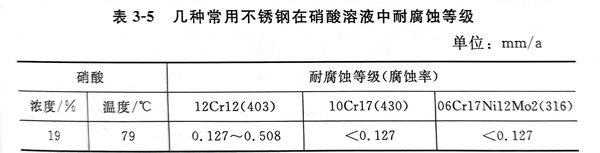

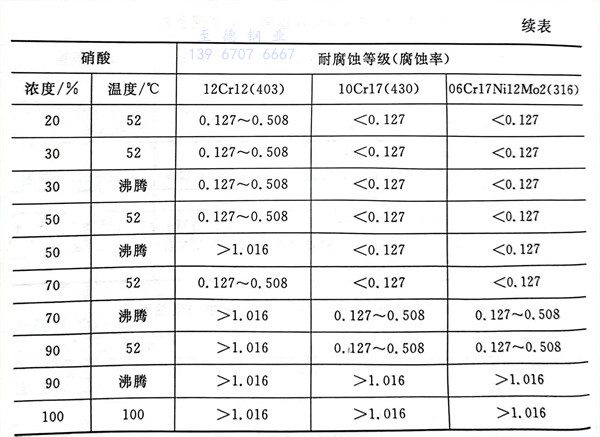

研究已表明，當(dāng)HNO3中含有Cr6+時(shí)，18-8型不銹鋼腐蝕速度急劇提高，此時(shí)高Si為4％和6％的不銹鋼是最佳含Mo不銹鋼，一般不用于耐HNO3腐蝕。但是，當(dāng)硝酸中有Cl-時(shí)，為了防止點(diǎn)蝕，則常常選用含Mo的不銹鋼。具體牌號(hào)取決于鋼中Cr、Mo含量，隨著HNO3濃度、Cl-含量和介質(zhì)溫度而定。常用不銹鋼在硝酸溶液中耐腐蝕等級(jí)見表3-5。
