家用電器不銹鋼化的首要問(wèn)題就是可能會(huì)增加成本。即便如此,全自動(dòng)不銹鋼桶洗衣機(jī)、滾筒式洗滌干燥機(jī)由于其清潔性,耐用性銷(xiāo)售量爆發(fā)式大增,繼而家用電器全部不銹鋼化,就連衣類(lèi)干燥機(jī)也由表面處理鋼板改為不銹鋼。
1. 洗衣機(jī)
無(wú)論何種洗衣機(jī)都是要和水接觸,因此大多數(shù)洗衣機(jī)都是先用不銹鋼的代表鋼種06Cr19Ni10(304)。也可以選用0022Cr18Ti(439)、019Cr17MoNb(436L)等可進(jìn)行深度拉深的鋼種,可作為洗衣機(jī)的首選鋼種。它在制造洗衣機(jī)洗滌桶時(shí),無(wú)論是采用焊接結(jié)構(gòu)或是鉚接結(jié)構(gòu),均可以確保有足夠的耐腐蝕性能。
洗衣機(jī)加工時(shí)使用厚度0.5mm或0.6mm的不銹鋼薄板,采用焊接方法或是鉚接方法制造。洗滌桶的中間桶體可以采用不銹鋼卷材或板材采用壓沖工藝進(jìn)行連續(xù)加工業(yè)。為脫水而設(shè)置許多小孔,使用沖床的沖頭(凸模)進(jìn)行沖孔,為了使洗滌物不被劃傷,要施行去毛刺工序,將所有沖孔的毛刺、銳邊、尖角去除,然后壓制出像洗衣板樣的凸點(diǎn),接著進(jìn)行桶體卷圓成形。對(duì)接部分采用TIG焊接方式和鉚接方式進(jìn)行連接。然后,桶腹部的上沿其邊緣要進(jìn)行卷邊,使其形成圓形邊緣。下部分則要和不銹鋼桶底相接合。不銹鋼桶底,采用鉚接方式較多。鉚接方式有如上所述幾種加工工序,為了防止產(chǎn)生毛刺、銳角或尖邊,加工時(shí)需要潤(rùn)滑,大多數(shù)是采用在不銹鋼薄板上貼附表面保護(hù)薄膜的狀態(tài)下,進(jìn)行加工。但是,如采用TIG焊接方式,因表面保護(hù)薄膜而不利于焊接,可改用在焊接過(guò)程中自行揮發(fā)狀態(tài)的揮發(fā)性加工油,以實(shí)現(xiàn)連續(xù)性批量生產(chǎn)。采用TIG焊接方式的焊接速度是產(chǎn)量和生產(chǎn)成本的關(guān)鍵工序。
滾筒式洗滌干燥機(jī),由于具有干燥功能,要進(jìn)行加熱干燥,所以必須使用不銹鋼桶。因不銹鋼桶是雙層結(jié)構(gòu),所以一臺(tái)不銹鋼用量相當(dāng)于原來(lái)的2臺(tái)以上。在選定材料和加工方法方面,基本上和上述全自動(dòng)洗滌機(jī)類(lèi)似。
2. 電熱水器
制作不銹鋼熱水罐曾沿用06Cr19Ni10(304),但多次發(fā)生應(yīng)力腐蝕開(kāi)裂問(wèn)題。鐵素體系列不銹鋼019Cr19Mo2NbTi(444),對(duì)防止應(yīng)力腐蝕開(kāi)裂是一種完美對(duì)策。雖然使用鐵素體系列不銹鋼,但熱水罐上下封頭與筒體接合處仍有零星間隙腐蝕發(fā)生,加強(qiáng)焊接質(zhì)量及接合部間隙的管理問(wèn)題即可解決。
裝配間隙過(guò)于狹窄是造成間隙腐蝕的原因。所以有必要適當(dāng)加大裝配間隙。對(duì)回收的舊電熱水器熱水罐內(nèi)部進(jìn)行調(diào)查,由于使用了019Cr19Mo2NbTi(444)而使熱水罐內(nèi)部幾乎沒(méi)有腐蝕,質(zhì)量事故多使其他零部件損壞而不能使用??梢哉f(shuō),電熱水器筒體的不銹鋼化,是“機(jī)能材料選定”最適合的產(chǎn)品。
加工方面:上、下封頭使用厚度為1.0~1.2mm的不銹鋼薄板,沖壓而成。筒體選用0.6~0.8mm的不銹鋼薄板,采用TIG焊接。考慮到熱水器上部因水位高低的變化,使得氣相和液相在上部反復(fù)交替變化,進(jìn)而氯離子濃度在逐漸變濃,易產(chǎn)生腐蝕,所以上部的焊縫應(yīng)從內(nèi)部焊接。

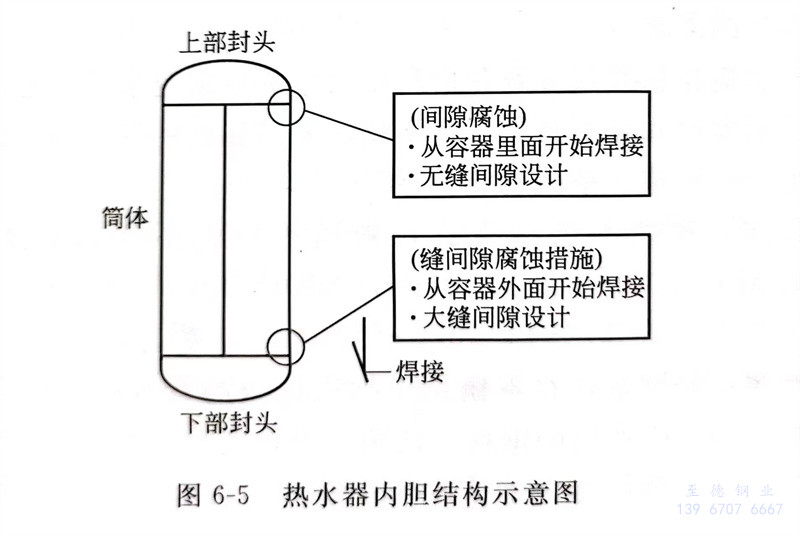

圖6-5是熱水器內(nèi)結(jié)構(gòu)膽示意圖及可能出現(xiàn)腐蝕。
熱水器內(nèi)膽加工工藝流程:下料→沖壓封頭→加工出入水孔→卷筒→焊接筒體→焊接上下封頭→耐壓檢驗(yàn)。
